تفاصيل المنتج:
|
| منتج: | شاشة 4 بوصة IPS TFT LCD | القرار: | 540 × 1080 بكسل |
|---|---|---|---|
| اتجاه الرؤية: | IPS جميع زوايا الرؤية | شاشة اللمس: | بدون، مقاوم وPCAP اختياري |
| غطي العدسة: | يمكن تخصيص | إضاءة السطح: | 350 شمعة/م2 (قابلة للتخصيص) |
| واجهة: | MIPI (قابل للتخصيص) | الرقم السري: | 30 دبابيس |
| الاتصال: | نوع الموصل (قابل للتخصيص) | سائق IC: | ST7703 |
| درجة الحرارة التشغيل.: | -20 درجة إلى +70 درجة | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | 4 بوصة IPS TFT LCD,540x1080 IPS TFT LCD,30 دبوس 4 بوصة TFT LCD |
||
4 بوصة 540×1080 PPI عاليةIPSTFT LCD ST7703S واجهة MIPI مقدمة المنتج
تقنية SAEF SF-TO400AS-8986A-N هي شاشة TFT-LCD كاملة بطول 4 بوصات مع 540 (RGB) X 1080 نقطة (540 أفقي بواسطة 1080 مجموعة من البكسلات العمودية).الجهد التغذوي (VCC) من لوحة LCD القيادة هو من هو 2.4 فولت إلى 3.3 فولت ، والجهد النموذجي هو 2.8 فولت. ودعم واجهة MIPI. يمكن استخدامه في الأنظمة المدمجة ، والأتمتة ، و GPS ، والمعدات الطبية ، والأجهزة الصناعية ، والمنازل الذكية ،معدات الأمن التي تتطلب عرض TFT بجودة عالية وصورة ملونة.
SF-TO400AS-8986A-N هو نوع IPS-LCD (IPS يعني In-plane Switching) TFT مع سطوع 350 cd / m2 (القيمة النموذجية). يمكن تخصيص الوضوح للوصول إلى 1000 نيت. يرجى الاتصال بمبيعاتنا لمزيد من التفاصيل.يمكن أن تعمل في درجات حرارة من -20 °C إلى +70 °Cتتراوح درجات حرارة تخزينها من -30°C إلى +80°C.
خصائص المنتج
| المنتج: | 4 بوصة IPS TFT LCD | القرار: | 540×1080 بكسل |
|---|---|---|---|
| اتجاه المشاهدة: | IPS جميع زوايا الرؤية | شاشة لمسة: | بدون مقاومة و PCAP اختياري |
| عدسة الغطاء: | يمكن تخصيصها | ضوء السطح: | 350 Cd/m2 (يمكن تخصيصها) |
| واجهة: | MIPI (يمكن تخصيصها) | رقم الدبوس: | 30 دبوس |
| الاتصال: | نوع الجهاز (يمكن تخصيصه) | مركز التحكم بالشاحنة: | ST7703 |
| درجة الحرارة العملية: | -20°C إلى +70°C | الامتثال: | متوافقة مع REACH و RoHS |
لماذا تختارنا
1نحن نقدم حلول مخصصة لشاشة LCD
هل لدى منتجك متطلبات تطبيق خاصة، أو مواصفات كهربائية، أو مواصفات بصرية، أو ميزات لمسة، أو أبعاد ميكانيكية تتطلب شاشات عرض مخصصة؟SAEF يمكن أن تلبي متطلبات LCD المخصصة الخاصة بك.
2الحلول الكاملة لشاشة اللمس والعرض
هل أنت قلق حول تجميع الشاشة اللمسية وشاشة العرض؟يمكن لـ SAEF توفير شاشة لمسة مخصصة ومعيارية بما في ذلك حلول متعددة اللمس المقاومة والمكثفة بما في ذلك خدمة الربط الجوي والبصري.
3الالتزام بالجودة الموثوقة
مؤهلة من قبل ISO9001: 2015 و ISO14000، تلبية RoHS، REACH وغيرها من القواعد البيئية في الأسواق العالمية. نحن نضمن الجودة من خلال تصنيع IQC،PQC وإدارة OQC،اختبار الموثوقية والشيخوخة.
4إمدادات طويلة الأجل
في الظروف العادية، يمكن توفير المنتجات التي نوصي بها لأكثر من 5 سنوات.سنقوم بعمل خطط بديلة مسبقاً لضمان احتياجاتك الطويلة الأجل.
4 بوصة 540×1080 PPI عاليةIPSTFT LCD ST7703S واجهة MIPI رسم المنتج
| لا | الرمز | الوظيفة |
| 1 | RST_LCM | هذه الإشارة ستعيد تعيين الجهاز ويجب أن تطبق لتفعيل الشريحة بشكل صحيح. الإشارة نشطة منخفضة. |
| 2 | TE_LCM | تستخدم إشارة تأثير التمزق لمزامنة MCU لتأطير كتابة الذاكرة. |
| 3 | الـ GND | أرضية الطاقة |
| 4 | TDP0 | مسار بيانات MIPI |
| 5 | TDN0 | مسار بيانات MIPI |
| 6 | الـ GND | أرضية الطاقة |
| 7 | TDP1 | مسار بيانات MIPI |
| 8 | TDN1 | مسار بيانات MIPI |
| 9 | الـ GND | أرضية الطاقة |
| 10 | TDP2 | مسار بيانات MIPI |
| 11 | TDN2 | مسار بيانات MIPI |
| 12 | الـ GND | أرضية الطاقة |
| 13 | TDP3 | مسار بيانات MIPI |
| 14 | TDN3 | مسار بيانات MIPI |
| 15 | الـ GND | أرضية الطاقة |
| 16 | TCP | MIPI Clk |
| 17 | الـ TCN | MIPI Clk |
| 18 | الـ GND | أرضية الطاقة |
| 19 | IOVCC1.8 فولت | إمدادات الطاقة لنظام الإدخال / الإخراج IOVCC = 1.65V ~ 3.3V |
| 20 | LEDA | الـ LED Anode |
| 21 | LEDK | الكاثود LED |
| 22 | ID1 | هوية |
| 23 | NC | NC |
| 24 | VDD2V8 | إمدادات الطاقة لـ Analog، VDD = 2.5V ~ 3.3V. |
| 25 | NC | NC |
| 26 | SDA_CTP | إشارة بيانات I2C من لوحة اللمس، إذا لم يتم استخدامها، دع هذا الدبوس مفتوحا. |
| 27 | SCL_CTP | إشارة ساعة I2C من لوحة اللمس، إذا لم يتم استخدامها، دع هذا الدبوس مفتوحا. |
| 28 | EINT_CTP | انقطاع إشارة إلى المعالج الرئيسي من لوحة اللمس، إذا لم تستخدم، دع هذا الدبوس مفتوحا. |
| 29 | RST_CTP | إعادة تعيين نظام لوحة اللمس، إذا لم يتم استخدامه، دع هذا الدبوس مفتوحا. |
| 30 | VDD2.8_CTP | إمدادات الطاقة لـ Analog، VDD = 2.4V ~ 3.3V. |
| البند | الرمز | دقيقة. | (ماكس) | الوحدة | |
| فولتاج التغذية | إمدادات الطاقة | VDD | -صفر3 | +46 | V |
| التناظرية | | | | V | |
| 0 0 | الـ IOVDD | -صفر3 | +46 | V | |
| الجهد المدخل | (في) | -صفر3 | (إي أو في دي + 0)3 | V | |
| درجة حرارة التخزين | Tstg | -30 | +70 | oC | |
| درجة حرارة العمل | Tأوب | -20 | +60 | oC | |
| رطوبة التخزين | هـstg | 10 | الملاحظة 1 | %RH | |
| رطوبة العمل | هـأوب | 10 | الملاحظة 1 | %RH | |
| البند | الرمز | دقيقة. | -أجل. | (ماكس) | الوحدة | |
| فولتاج التغذية | إمدادات الطاقة | VDD | 2.4 | 2.8 | 3.3 | V |
| التناظرية | مؤسسات رأس المال | 2.4 | 2.8 | 3.3 | V | |
| 0 0 | الـ IOVDD | 1.65 | 1.8/2.8 | 3.3 | V | |
| المنطق الجهد الدخالي المنخفض | VIL | -0.3IOVDD | | 0.3IOVDD | V | |
| المنطق الجهد المدخل العالي | فيروس نقص المناعة | 0.7IOVDD | | الـ IOVDD | V | |
| المنطق الجهد الخارجي المنخفض | VOL | | | 0.2IOVDD | V | |
| المنطق الجهد الخارجي العالي | VOH | 0.8IOVDD | | | V | |
| الاستهلاك الحالي | العرض الطبيعي | إيفد | | 50 | | mA |
| وضع الاستعداد | إيفد | | 30 | | يو إيه | |
| تردد الإطار | fFR | | 60 | | هرتز | |
المواصفات البصرية
| الضوء الخلفي يعمل (وضع الإرسال) | البند | الرمز | الحالة | المواصفات | الوحدة | |||
| دقيقة. | -أجل. | (ماكس) | ||||||
|
الضوء على السطحأناf=20mA) |
(إلف) |
عادةً مشاهدة الزاوية θإكس= θY=0o |
- |
350 |
- |
cd/m2 |
||
| نسبة التباين | CR | - | 600 | - | - | |||
| وقت الاستجابة | TR | - | 10 | 20 |
ms |
|||
| TF | - | - | 20 | 30 | ||||
|
الصبغية المنقولة |
أحمر | إكسR |
- |
0.614 | 0.644 | 0.674 | - | |
| YR | 0.290 | 0.320 | 0.350 | - | ||||
| أخضر | إكسG | 0.270 | 0.300 | 0.330 | - | |||
| YG | 0.540 | 0.570 | 0.600 | - | ||||
| الأزرق | إكسب | 0.104 | 0.134 | 0.164 | - | |||
| Yب | 0.097 | 0.127 | 0.157 | - | ||||
| الأبيض | إكسW | 0.267 | 0.297 | 0.327 | - | |||
| YW | 0.302 | 0.332 | 0.362 | - | ||||
|
المشاهدة الزاوية |
الأفقي | θX+ |
المركز CR≥10 |
- | 80 | - |
دج. |
|
| θX- | - | 80 | - | |||||
| عمودي | θY+ | - | 80 | - | ||||
| θY- | - | 80 | - | |||||
| NTSC نسبة ((Gamut) | - | - | - | 60 | - | % | ||

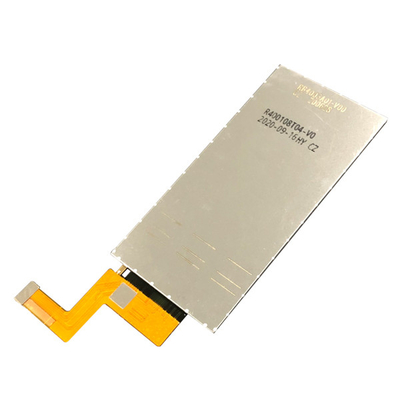

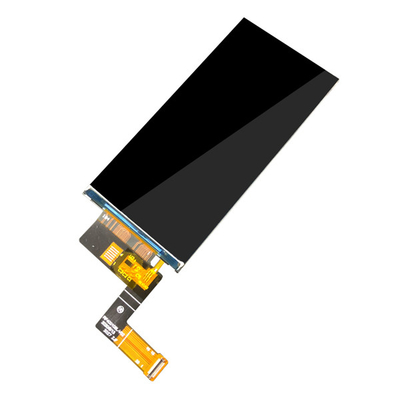

4 بوصة 540×1080 PPI عاليةIPSصورة منتج واجهة TFT LCD ST7703S MIPI
