تفاصيل المنتج:
|
| المنتج: | شاشة IPS TFT LCD دائرية مقاس 2.1 بوصة | دقة: | 480x480 نقطة |
|---|---|---|---|
| واجهه المستخدم: | 3 خط SPI + 18 بت RGB | شاشة لمسية: | يمكن تخصيص |
| عرض الاتجاه: | IPS (80/80/80/80) | سائق IC: | ST7701S |
| الرقم السري: | 40 دبابيس | حجم الوحدة: | 56.18 × 59.71 × 2.3 ملم |
| منطقة نشطة: | قطر 53.28 ملم | اتصال: | يسد (يمكن تخصيصها) |
| إضاءة السطح: | 300 شمعة / م 2 (شمعة) | درجة الحرارة التشغيل.: | -20 درجة إلى +70 درجة |
| عمر الصمام: | 40000 ساعة | الالتزام: | متوافق مع REACH & RoHS |
| إبراز: | شاشة IPS TFT LCD مستديرة,480x480 IPS TFT LCD,شاشة RGB دائرية TFT LCD |
||
2.1 "بوصة مستديرة TFT 480x480 شاشة عرض LCD ST7701S تحكم IC IPS جميع زوايا العرض SPI + واجهة RGB
2.1 بوصة شاشة TFT LCD دائرية ، شاشة TFT LCD 2.1 بوصة وصف
Saef Tech SF-TC210B-8947A-N عبارة عن وحدة TFT LCD دائرية بحجم قطري 2.1 بوصة بدقة 480x480 بكسل. هذه الوحدة مدمجة مع ST7701S IC ؛ تشتمل على وظائف IC للتحكم والسائق ، وتدعم 18 بت RGB و 3 أسطر SPI تتراوح الواجهة ، والجهد الكهربائي (Vdd) من 2.5 فولت إلى 4.8 فولت ، 2.8 فولت نموذجي.
وحدة SF-TC210B-8947A-N TFT LCD هي وضع دائري مع سطوع 300 شمعة في المتر المربع (القيمة النموذجية).الوحدة متاحة أيضًا لشاشة اللمس المقاومة وشاشة اللمس بالسعة المسقطة الاختيارية.SF-TC210B-8947A-N يمكن أن تعمل في درجات حرارة من -20 ℃ إلى + 70 ؛تتراوح درجات حرارة التخزين من -30 إلى + 80.تستخدم وحدة TFT LCD مقاس 2.1 بوصة على نطاق واسع في آلة القهوة ، وفرن الموجات الدقيقة ، والماسح الضوئي ، وأتمتة المنزل ، ونظام التحكم في الوصول ، ومعدات المراقبة ، والمحللات ، ونظام الأمان ، ونظام ري الحدائق ، وما إلى ذلك.
| المنتج: | شاشة IPS TFT LCD دائرية مقاس 2.1 بوصة | دقة: | 480x480 نقطة |
|---|---|---|---|
| واجهه المستخدم: | 3 خط SPI + 18 بت RGB | شاشة لمسية: | يمكن تخصيص |
| عرض الاتجاه: | IPS (80/80/80/80) | سائق IC: | ST7701S |
| الرقم السري: | 40 دبابيس | حجم الوحدة: | 56.18 × 59.71 × 2.3 ملم |
| منطقة نشطة: | قطر 53.28 ملم | اتصال: | يسد (يمكن تخصيصها) |
| إنارة السطح: | 300 شمعة / م 2 (شمعة) | درجة الحرارة التشغيل.: | -20 ℃ إلى +70 ℃ |
| عمر LED: | 40.000 ساعة | الالتزام: | متوافق مع REACH & RoHS |
تعريف دبوس
Pin1 ، LEDA ، LED الأنود.
Pin2 ، LEDK ، الصمام الكاثود.
Pin3 ، LEDK ، الصمام الكاثود.
Pin4 ، GND ، الأرض.
Pin5 ، VCI ، مزود الطاقة.
Pin6 ، RST ، إعادة تعيين الإشارة ، نشط منخفض.
Pin7 ، NC.
Pin8 ، NC.
Pin9 ، SDA ، إشارة بيانات SPI.
Pin10 ، SCK ، إشارة الساعة SPI.
Pin11 ، CS ، تحديد رقاقة SPI إشارة.
Pin12 ، PCLK ، إشارة ساعة نقطة RGB.
Pin13 ، DE ، بيانات RGB تمكين الإشارة.
Pin14 ، VSYNC ، إشارة مزامنة إطار RGB.
Pin15 ، HSYNC ، إشارة تزامن خط RGB.
Pin16 ~ Pin33 ، إشارة بيانات RGB.(DB0: أزرق LSB ؛ DB5: أزرق MSB ؛ DB6: أخضر LSB ؛ DB11: أخضر MSB ؛ DB12: أحمر LSB ؛ DB17: أحمر MSB)
Pin34 ، GND ، الأرض.
Pin35 ، TP_INT ، المقاطعة التي تعمل باللمس.
Pin36 ، TP_SDA ، المس إشارة بيانات I2C.
Pin37 ، TP_SCL ، المس إشارة الساعة I2C.
Pin38 ، TP_RST ، المس إشارة إعادة تعيين I2C.
Pin39 ، TP_VCI ، مصدر طاقة يعمل باللمس
Pin40 ، GND ، الأرض
2.1 بوصة مستديرة TFT LCD ، دائرية TFT LCD 2.1 "الرسم

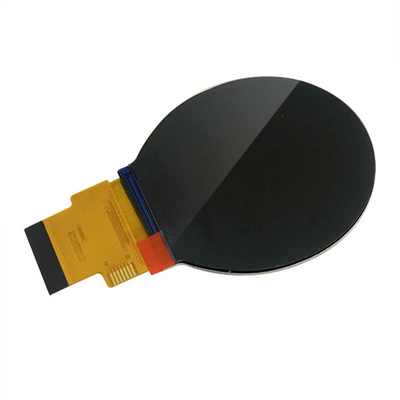

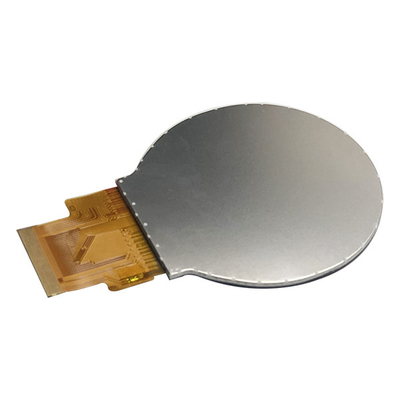

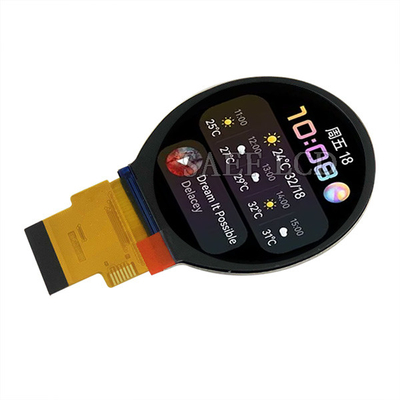

شاشة TFT دائرية مقاس 2.1 بوصة ، شاشة دائرية TFT LCD مقاس 2.1 بوصة صورة المنتج الحقيقي
