تفاصيل المنتج:
|
| المنتج: | 3.97 بوصة (4") شاشة TFT | القرار: | 480 × 800 نقطة |
|---|---|---|---|
| سائق IC: | NT2مستوى الجودة | مخطط خافت.: | 57.14x96.85x2.2 ملم |
| شاشة لمسة: | بدون شاشة تعمل باللمس (اختياري) | أبعاد الغطاء الزجاجي: | قابلة للتخصيص |
| اتجاه الرؤية: | IPS جميع زوايا الرؤية | واجهة: | SPI + RGB 24 بت (يمكن تخصيصها) |
| الاتصال: | التوصيل (قابل للتخصيص) | الرقم السري: | 51 دبوس (يمكن تخصيصها) |
| إضاءة السطح: | 400 شمعة/م2 (نيت) | نوع الإضاءة الخلفية: | الصمام الأبيض |
| عمر LED: | 40000 ساعة | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | 480x800 IPS TFT LCD,24 بت IPS TFT LCD,شاشة 3.97 بوصة IPS TFT |
||
4 بوصة (3.97") 480x800 TFT شاشة LCD SPI RGB 24 بت واجهة IPS NT35510 العرض
TFT 4 بوصة WVGA SPI و RGB شاشة LCD وصف
1. SF-TC397B-8774C-N هي TFT LCD وحدة هي 3.97 ′′ ((4.0 ′′ بوصة) حجم قطري، WVGA 480x800، كامل لون TFT شاشة LCD، ويمكن تصميمها لتكون مع الشاشة اللمسية المقاومة أو PCAP،أرقام قسمنا هي SF-TC397B-8774C-T و SF-TC397B-8774C-CT.
2. تدعم هذه الوحدة SPI و RGB 24 بت الواجهة. نموذج SF-TC397B-8774C-N لديه مقاس الوحدة 57.14 * 96.85 مم وحجم المنطقة النشطة 51.84 x 86.40 مم.يتم دمج SF-TC397B-8774C-N مع جهاز تحكم NT35510 على الوحدة، وتتراوح جهد إمداداتها المنطقية من 2.6 فولت إلى 3.3 فولت. هذه الوحدة IPS TFT هي وحدة LCD في وضع صورة ، مع 400 cd / m2 من الضوء.إذا كنت ترغب في استخدامه كوضع صورة أو ضبط سطوع، يرجى الاتصال بنا للحصول على مزيد من الدعم الفني. يمكن تحقيق سطع الوضوح إلى 1000 cd / m2 (نيت).
المواصفات الميكانيكية
| البند | المواصفات | الوحدة |
| حجم العرض | 3.97 | بوصة |
| الأبعاد الخارجية | 57.14*96.85*22 | ملم |
| مركز التحكم بالشاحنة | NT2مقاطعة | - |
| نوع الواجهة | RGB-24Bit | - |
TFT 4 بوصة WVGA SPI و RGB رسم شاشة LCD
وصف الدبوس
| لا. | الاسم الرمزي | إدخال/خروج | الوصف |
| 1 | LEDK | أوه | الكاثود LED |
| 2 | LEDA | أوه | الـ LED Anode |
| 3 | يو يو | أنا | إشارة مدخل لوحة اللمس |
| 4 | XL | أنا | إشارة مدخل لوحة اللمس |
| 5 | يو دي | أنا | إشارة مدخل لوحة اللمس |
| 6 | XR | أنا | إشارة مدخل لوحة اللمس |
| 7 | الـ GND | أنا | الأرض |
| 8 | مؤسسات رأس المال | أنا | إمدادات الطاقة 2.8 فولت |
| 9 | NC | - | افتح |
| 10 | الـ IOVCC | أنا | إمدادات الطاقة 1.8 فولت |
| 11 | الـ TE | أنا | إنتاج تأثير التمزق |
| 12 | SDO | - | SPI واجهة مدخل / مخرج دبوس |
| 13 | SDI | أنا | SPI واجهة مدخل / مخرج دبوس |
| 14 | WR/SCL | - | إشارة ساعة SPI |
| 15 | CSX | أنا | دبوس الدخول لإشارة اختيار الشريحة |
| 16 | RESX | أنا | إشارة الدخول LCM إعادة تعيين |
| 17-40 | DB23-DB0 | إدخال/خروج | عرض بيانات إدخال/خروج |
| 41 | إمكاني | أنا | إشارة تمكين البيانات في وضع RGB I/F 1. |
| 42 | DOTCLK | أنا | إشارة الساعة لعينة كل تاريخ |
| 43 | HSYNC | أنا | إشارة مزامنة أفقية |
| 44 | VSYNC | أنا | إشارة المزامنة العمودية |
| 45 | LEDPWM | أنا | هذا الدبوس متصل بجهاز تشغيل LED الخارجي |
| 46 | LWDON | أنا | تستخدم لتشغيل / إيقاف تشغيل التحكم في الضوء الخارجي LED. |
| 47 | RS | أنا | سجل إشارة تحديد |
| 48 | RD | أنا | قراءة إشارة القابض |
| 49 | IM0 | أنا | حدد وضع الواجهة |
| 50 | IM1 | أنا | حدد وضع الواجهة |
| 51 | الـ GND | أنا | الأرض |
خصائص الضوء الخلفي
| البند | الرمز | MIN | النوع | ماكس | الوحدة |
الاختبار الحالة |
ملاحظة |
| فولتاج التغذية | Vf | 25.6 | V | إذا= 20 مآ | - | ||
| تيار التوريد | إذا | - | 20 | - | mA | - | - |
| الجهد العكسي | Vr | - | - | 5 | V | - | |
| تبديد الطاقة | Pd | - | 512 | - | mW | - | |
| كثافة الضوء لـ LCM |
- |
400 | - | Cd/m2 | إذا = 20mA | - | |
| التوحيد لـ LCM | - | 80 | - | - | % | إذا= 20 مآ | - |
| لون الضوء الخلفي | الأبيض | ||||||
الخصائص الكهربائية البصرية
| لا، لا، لا | البند | الرمز | الشروط | المواصفات | الوحدة | ملاحظة | |||
| دقيقة | النوع | ماكس | |||||||
| 1 | وقت الاستجابة | Tr+Tf | 25 درجة مئوية | - | 35 | - | السيدة | (1) (((2) | |
| 2 | النقل (مع PL) | T ((%) | - | - | 5 | - | - | - | |
| 3 | معدل التباين | سي سي |
θ=0، زاوية مشاهدة طبيعية |
550 | - | - | - | (1) (((3) | |
| 4 |
المشاهدة الزاوية
|
هُو. | θR | CR>10 | 85 | - | درجة | - | |
| θL | 85 | - | |||||||
| (فير) | Θ+ | 85 | - | ||||||
| ـ ـ | 85 | - | |||||||

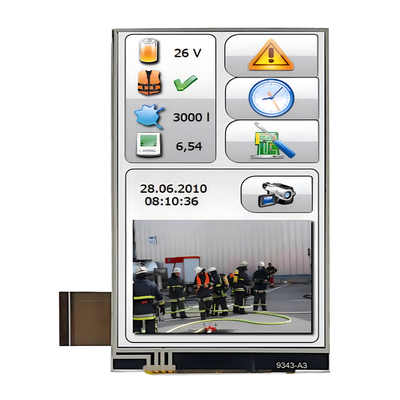

TFT 4 بوصة WVGA SPI و RGB شاشة LCD صورة المنتج
