تفاصيل المنتج:
|
| الكلمات الرئيسية: | شاشة تي اف تي 7 بوصة | شاشة اللمس: | CTP (شاشة تعمل باللمس بالسعة) |
|---|---|---|---|
| القرار: | 1024 × 600 نقطة | أبعاد الغطاء الزجاجي: | يمكن تخصيص |
| واجهة Lcm: | MIPI | إضاءة السطح: | 300 شمعة / م 2 |
| عمر LED: | 40000 ساعة | دبابيس: | 30 دبابيس |
| اتجاه الرؤية: | جميع زوايا المشاهدة (80/80/80/80) | واجهة CTP: | I2C |
| درجة الحرارة التشغيل.: | –20 إلى +70 | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | شاشة MIPI 7 بوصة TFT LCD تعمل باللمس,شاشة IPS 7 بوصة TFT LCD تعمل باللمس,CTP 7 بوصة تعمل باللمس TFT LCD |
||
TFT LCD Module 7" بوصة 1024x600 واجهة MIPI IPS مع CTP رسم المنتج مقدمة المنتج
تفاصيل سريعة عن المنتج:
1حجم شاشة LCD: 7 ′′ بوصة TFT
2دقة: 1024×600
3زاوية الرؤية: حرة
4-حجم المخطط: 164x97x2.6ملم
5نوع واجهة LCM: MIPI
6نوع واجهة CTP: I2C
7درجة الحرارة: أعلى -20°C إلى +70°C؛ Tst -30°C إلى +80°C
8لوحة لمسة: شاشة لمسة سعة ((CTP))
تكنولوجيا SAEF SF-TO700B-8857A-CT هو شاشة LCD TFT ذات زاوية مشاهدة كاملة من نوع IPS بطول 7 بوصات بدقة QVGA 1024x600 بكسل.والزجاج الغطاء هو قابلة للتخصيص.
هذه الوحدة LCD لها أبعاد الخطوط العريضة من 164 * 97 * 2.6 ملم ، وحجم AA من 154.21 × 85.92 ملم. هذه 7 " TFT LCD مع PCAP ((شاشة لمس سعة).واجهة SF-TO700B-8857A-CT LCM مع واجهة MIPI، 30 دبوس. واجهة CTP هي I2C. SF-TO700B-8857A-CT مع 300cd / m2 (nits) سطع الوضوح، يمكن أن تعمل هذه وحدة شاشة LCD في درجات الحرارة من 20 ° C إلى + 70 ° C.
تستخدم هذه الوحدة 7 ′′ TFT LCD على نطاق واسع في معدات القياس والأجهزة الطبية وأجهزة الأتمتة المنزلية ونظام أمن الوصول وعلامة سعر السوبر ماركت والأجهزة المنزلية وأجهزة GPS وما إلى ذلك.
| الكلمات الرئيسية: | 7 بوصة TFT | شاشة لمسة: | CTP ((شاشة لمسة سعة) |
|---|---|---|---|
| القرار: | 1024×600 نقطة | مقاس الزجاج الغطاء: | يمكن تخصيصها |
| واجهة LCM: | MIPI | ضوء السطح: | 300 Cd/m2 |
| مدة حياة LED: | 40000 ساعة | الدبابيس: | 30 دبوس |
| اتجاه المشاهدة: | كل زاوية الرؤية ((80/80/80/80) | واجهة CTP: | I2C |
| درجة الحرارة العملية: | 20°C إلى +70°C | الامتثال: | متوافقة مع REACH و RoHS |
ضمان الجودة
1لكل قطعة لدينا 3 اختبارات 100% لضمان جودة جيدة
2مدير مراقبة الجودة يعمل في صناعة شاشة LCD منذ أكثر من 14 عاماً. ويعمل أساسيون في مجال التصنيع و مراقبة الجودة في صناعة شاشة LCD منذ أكثر من 7-8 سنوات.فريقنا جميعهم محترفون جدا وذوي خبرة في الجودة الملفات LCD لضمان للعملاء.
الأسئلة الشائعة
هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة. عينة مختلطة من أرقام البنود المختلفة مقبولة.
س2: ماذا عن الوقت المحدد؟
ج: بالنسبة للمنتجات غير المتوفرة، العينات الموجودة في المخزون على الفور. 1-1.5 أسابيع لإعادة صنع العينات. 4-6 أسابيع للإنتاج الجماعي. للمنتجات المصممة، 2-3 أيام لمقترح الرسم المقابل.2 أوقات لصنع العينات عند التصديق على الرسم؛ 5-6 أسابيع للجربة / الإنتاج الضخم عند الموافقة على العينة.
هل لديك أي حد MOQ للنموذج والإنتاج؟
ج: MOQ منخفضة. 3-5pcs للتحقق من العينات متوفرة. MOQ الإنتاج الجماعي عادة 1K / الكثير. نحن ندعم كمية أقل من MOQ MP لطلب المسار / PP.
س4: كيف تقومون بشحن البضائع وكم من الوقت يستغرق وصولها؟
ج: الشحن عن طريق DHL أو UPS أو FedEx أو TNT. يستغرق الوصول 5-7 أيام. الشحن الجوي والبحري اختياري أيضًا.
كيفية إجراء طلب لوحدة LCD؟
ج: أولاً دعونا نعرف متطلباتك أو طلبك.
ثانيا نحن نقوم بالاقتباس وفقا لمتطلباتك أو اقتراحاتنا.
ثالثاً العميل يؤكد العينات ويضع الإيداع للطلب الرسمي
رابعاً نحن نرتب الإنتاج
س6: هل من الممكن طباعة شعاري على منتج LCD؟
ج: نعم. يرجى إعلامنا رسميا في مرحلة التصميم، وسوف نجعل عينات مع شعارك لاختبار العينة والموافقة. عند الموافقة على العينة، فإن الإنتاج الضخم سوف تتبع العينات المعتمدة.
س7: هل تقدمون ضمانات للمنتجات؟
ج: نعم، نحن نقدم ضمان لمدة سنة واحدة لمنتجاتنا.
س8: كيف تتعامل مع العيب؟
ج: أولاً ، يتم إنتاج منتجاتنا في نظام مراقبة جودة صارم وسيكون معدل العيب أقل من 0.2٪.
ثانياً، خلال فترة الضمان، سنرسل لك شاشات LCD جديدة مع طلب جديد للكميات الصغيرة.سنقوم بإصلاحها وإرسالها إليك أو يمكننا مناقشة الحل بما في ذلك إعادة الاتصال وفقًا للموقف الحقيقي.
TFT LCD Module 7 " بوصة 1024x600 واجهة MIPI IPS مع CTP رسم المنتج
| رقم البين | الرمز | الوظيفة |
| 1 | VLED + | الـ LED Anode |
| 2 | VLED + | الـ LED Anode |
| 3 | VGH | الطاقة الإيجابية لـ TFT |
| 4 | VGL | الطاقة السلبية لـ TFT |
| 5 | UPDN | البوابة فوق أو أسفل التحكم في المسح. UPDN = L ، STV2 الخروج عمودي نبض البدء و UD دبوس الخروج المنطقية L إلى مدرب البوابة. (تعريف افتراضي) UPDN = HH، STV1 الخروج عمودي نبض بدء و UD دبوس الخروج المنطقي HH إلى محرك البوابة |
| 6 | SHLR | المصدر يمين أو يسار تسلسل التحكم. SHLR = L ، التحول يسارا: آخر بيانات = S1←S2←S3..........←S1536 = البيانات الأولى. SHLR = H , التحول إلى اليمين: البيانات الأولى = S1→S2→S3........→S1536 = البيانات الأخيرة. |
| 7 | VLED- | الكاثود LED |
| 8 | VLED- | الكاثود LED |
| 9 | AVDD | طاقة الدوائر التناظرية |
| 10 | الـ GND | الأرض |
| 11 | D3P | إدخال بيانات MIPI |
| 12 | D3N | إدخال بيانات MIPI |
| 13 | الـ GND | الأرض |
| 14 | D2P | إدخال بيانات MIPI |
| 15 | D2N | إدخال بيانات MIPI |
| 16 | الـ GND | الأرض |
| 17 | CLKP | مدخل ساعة MIPI |
| 18 | CLKN | مدخل ساعة MIPI |
| 19 | الـ GND | الأرض |
| 20 | D1P | إدخال بيانات MIPI |
| 21 | D1N | إدخال بيانات MIPI |
| 22 | الـ GND | الأرض |
| 23 | D0P | إدخال بيانات MIPI |
| 24 | D0N | إدخال بيانات MIPI |
| 25 | الـ GND | الأرض |
| 26 | STBYB | وضع الاستعداد STBYB = HH، التشغيل الطبيعي (الوضع الافتراضي) STBYB = LL، وحدة التحكم في التوقيت، وسوف يتم إيقاف تشغيل السائق المصدر، جميع المخرجات هي GND. |
| 27 | إعادة تعيين | دبوس إعادة التعيين العالمي. فعال منخفض للدخول إلى حالة إعادة التعيين. عادة سحب عالية. الاتصال مع مدار إعادة التعيين RC للاستقرار. |
| 28 | VDD ((1.8 فولت) | الدائرة الرقمية |
| 29 | VDD ((1.8 فولت) | الدائرة الرقمية |
| 30 | VCOMIN | الجهد المشترك |

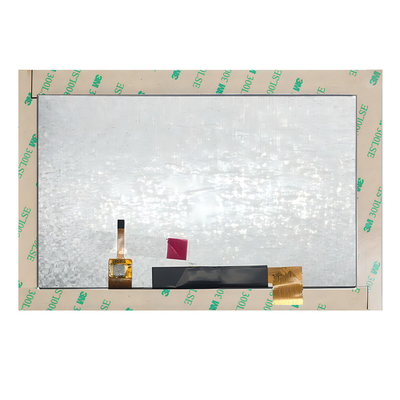

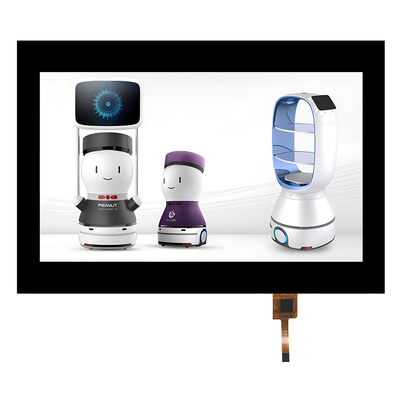

TFT LCD Module 7 " بوصة 1024x600 واجهة MIPI IPS مع صورة المنتج CTP
