تفاصيل المنتج:
|
| منتج: | شاشة لمس IPS TFT مقاس 3 بوصة | القرار: | 240×400 بكسل |
|---|---|---|---|
| اتجاه الرؤية: | IPS جميع زوايا الرؤية | شاشة اللمس: | مع شاشة تعمل باللمس PCAP |
| غطي العدسة: | قابلة للتخصيص | إضاءة السطح: | 300 شمعة/م2 (قابلة للتخصيص) |
| واجهة: | MCU 8/16 بت | الرقم السري: | 40 دبابيس |
| الاتصال: | التوصيل / ZIF (قابل للتخصيص) | سائق IC: | S6D04D1 |
| درجة الحرارة التشغيل.: | -20 درجة إلى +70 درجة | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | شاشة لمسة LCD 240x400 TFT,شاشة PCAP TFT LCD لمسة,شاشة لمسة 3 بوصة TFT LCD,PCAP TFT LCD Touch Screen,3 Inch TFT LCD Touch Screen |
||
شاشة لمسة 3 بوصة IPS TFT PCAP 240x400 دقة وصف المنتج
استعراض سريع للمنتج
رقم الطرازSF-TC300D-8974A-CT
"حجم: 3"
الوضوح: 240×400 نقطة
اتجاه الرؤية: IPS
الواجهة:واجهة MCU 8 بت و 16 بت
إختصاصات المحرك:S6D04D1
مجلس التحكم: لا
ضوء ((cd/m2): 300
الإطار من خلال الثقب: لا
شاشة لمسة: مع شاشة لمسة سعة
الوصف
SAEF TECHNOLOGY SF-TC300D-8974A-CT هو شاشة TFT-LCD كاملة بطول 3 بوصات بدقة 240 × 400 (240 أفقيًا بمجموعة 400 بكسل عمودي). يدعم هذا الطراز واجهة MCU 8 بت و 16 بت.فولتاج التغذية (VCC) لوحة LCD القيادة هو من 2.5 فولت إلى 3.3 فولت. القيمة النموذجية هي 2.8 فولت. يمكن استخدامها في الأنظمة المضمنة، والأتمتة، وGPS، والمعدات الطبية، والأجهزة الصناعية،معدات الأمن التي تتطلب عرض TFT بجودة عالية وصورة ملونة.
SF-TC300D-8974A-CT هو TFT من نوع IPS-LCD مع سطوع 300 cd / m2 (القيمة النموذجية). يمكن تخصيص السطوع للوصول إلى 1000 نيت. يمكن تشغيله في درجات الحرارة من -20 ° C إلى +70 ° C.درجة حرارة تخزينها تتراوح من -30°C إلى +80°C.
الخصائص
| المنتج: | شاشة لمسة IPS TFT 3 بوصة |
| القرار: | 240×400 بكسل |
| شاشة لمسة: | مع شاشة لمس PCAP |
| ضوء السطح: | 300 Cd/m2 (يمكن تخصيصها) |
| رقم الدبوس: | 40 دبوس |
| مركز التحكم بالشاحنة: | S6D04D1 |
| اتجاه المشاهدة: | IPS جميع زوايا الرؤية |
| عدسة الغطاء: | قابلة للتخصيص |
| واجهة: | MCU 8/16 بت |
| الاتصال: | التوصيل / ZIF (يمكن تخصيصه) |
| درجة الحرارة العملية: | -20°C إلى +70°C |
| الامتثال: | متوافقة مع REACH و RoHS |
شاشة لمسة 3 بوصة IPS TFT PCAP 240x400 دقة رسم المنتج
تعريف الدبوس
(بين1) (GND Ground)
الدبوس2 A BL LED A
PIN3 K BL LED K
"بين 4" أرضية GND
إعادة ضبط إشارة إعادة ضبط
Pin6 VDD طاقة النظام2.8-3.3V
Pin7 VDD طاقة النظام2.8-3.3V
PIN8 IM1 IM1 = 0.8 بت IM1 = 1.16 بت
PIN9-Pin16 D7-0 MCU L8 بت حركة البيانات
اشارة تحديد الشريحة
PIN18 RS طاقة النظام1.8-3.3V
قم بتشغيل Pin19 WR Write
قراءة الدبوس 20 RD تمكين منخفض النشاط.
(بين 21) (GND Ground)
Pin22-Pin29 D15-8 MCU H8 بت حافلة البيانات GND
(بين 30) (GND) الأرض
PIN31 TEFrameme إشارة نبض الرأس، والتي تستخدم عند كتابة البيانات إلى ذاكرة الذاكرة الداخلية.
PIN32-40 NC الدمية

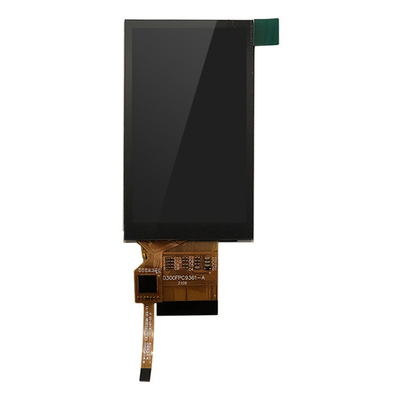

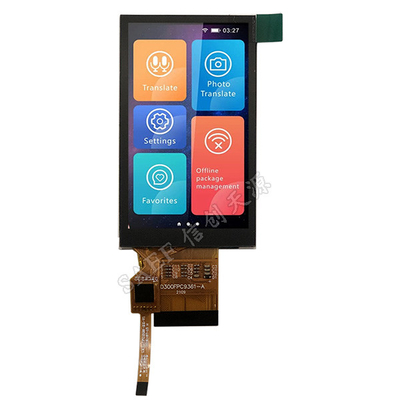

شاشة لمسة 3 بوصة IPS TFT PCAP 240x400 صورة المنتج
منشآت المصنع والشهادات
منتج وحدات شاشة LCD TFT - أكثر من 300 عنصر قياسي TFT على الخط
SAEF Technology هي شركة رائدة عالمياً في تصنيع شاشات TFT LCD مقرها الصين. تقدم SAEF مجموعة واسعة من منتجات وحدات شاشات TFT صغيرة إلى متوسطة الحجم بأحجام تتراوح بين 0.96 "و 1.22 بوصة دائرية، 1.28" حول،1.44، 1.54، 1772" 2.1" مستديرة، 2.2" 2.3" 2.4" 2.6" 2.8" 3" 3.1" 3.2" 3.4" 3.5" 3.6" 3.7" 4" 4.3" 4.6" 5" 5.5" 5.6" 5.7" 6.5" 7" 8" 9" 10.1" 10.2" 10.4" 11.6" 12.1" 12.3" 13.3" 14"15"، 15.6" ، 17" ، 17.3" ، 18.4" ، 18.5" ، 19" ، 21.3" ، 21.5" ، 23.8" ، 24" ، 25" ، 27" ، 28" TFT (حجم قطري للمنطقة النشطة) وهلم جرا. هناك أكثر من 300 نموذج قياسي TFT مدرج على هذا الموقع الإلكتروني.بالإضافة إلى ذلك، تقريبا كل عنصر مقبول لاستقبال من البنود القياسية لتلبية متطلبات العملاء.
شاشات SAEF TFT مؤهلة وفقًا للمعايير الصناعية بما في ذلك وحدات TFT-LCD القياسية ، IPS TFT ، TFT LCD عالية الوضوح (شاشة TFT قابلة للقراءة تحت أشعة الشمس) ، لوحات TFT مع لوحات التحكم ،نوع الشريط TFT، شاشة LCD TFT ذات درجة حرارة واسعة. تشمل هذه الشاشات أوضاع المناظر الطبيعية أو الصور.تتوفر شاشات SAEF TFT LCD في دقة مختلفة بالإضافة إلى شاشة لمسة اختيارية في تقنية المقاومة والمكانيات المتوقعة (شاشة لمسة PCAP)العديد من وحدات العرض TFT لدينا لديها أكثر من واجهة واحدة متاحة بما في ذلك MCU و RGB و TTL و LVDS و MIPI DSI.وحدات SAEF TFT مثالية لعدد من التطبيقات بما في ذلك التحكم الصناعي، آلة القهوة، المعدات الطبية، نظام نقطة البيع، الأتمتة، جهاز تحديد المواقع العالمي، البضائع البيضاء، التحكم في الطاقة، الاتصالات، المعدات الطبية، الخ
