تفاصيل المنتج:
|
| منتج: | شاشة TFT LCD مقاس 2.6 بوصة | شاشة اللمس: | لوحة لمسة مقاومة (RTP) |
|---|---|---|---|
| القرار: | 480X320 | اتجاه الرؤية: | زاوية عرض كاملة IPS (80/80/80/80) |
| سائق IC: | R61531 | الرقم السري: | 40 دبابيس |
| الاتصال: | نوع موصل FPC | إضاءة السطح: | 240 شمعة/م2 (نيت) |
| واجهة: | MCU | عمر LED: | 40000 ساعة |
| درجة الحرارة التشغيل.: | -10 إلى + 60 ℃ | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | IPS TFT LCD 2.6 بوصة,IPS TFT LCD 480x320,أفقي TFT 480x320 |
||

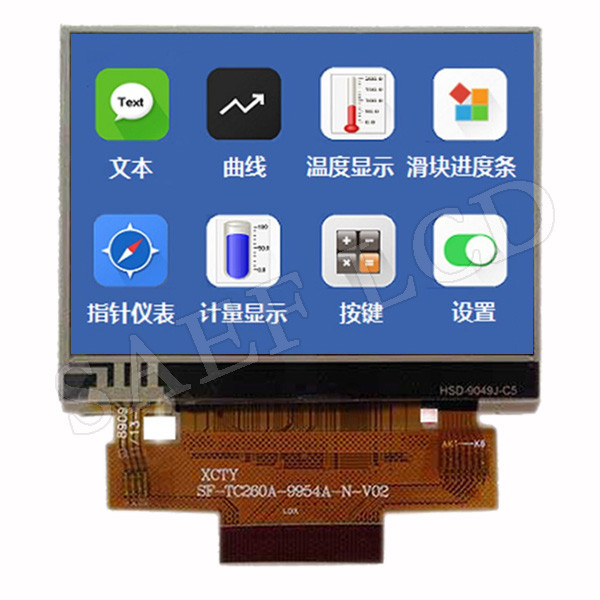

2.6 بوصة TFT شاشة LCD IPS 480x320 بكسل وضع المناظر الطبيعية مقدمة المنتج
Saef Tech SF-TC260T-9954A-T هو شاشة LCD TFT من نوع IPS بحجم قطري 2.6 بوصة. تم تصميم هذه الوحدة LCD TFT البالغة 2.6 بوصة بشاشة لمسة مقاومة.
تفاصيل سريعة عن المنتج:
1حجم شاشة LCD: 2.6 ′′ بوصة TFT
2دقة: 480×320
3زاوية النظر: زاوية النظر الحرة
4أبعاد الخطوط العريضة: 59.60x47.3x3.4 مم
5لوحة التحكم في جهاز تشغيل LCD: R61531
6نوع واجهة LCD: MCU
7درجة الحرارة: أعلى -10°C إلى +60°C؛ Tst -20°C إلى +70°C
8لوحة لمسة: شاشة لمسة مقاومة
خصائص المنتج:
1. SF-TC260T-9954A-T هو TFT LCD وحدة هي حجم قطري 2.6 بوصة، 480x320، كامل اللون TFT شاشة LCD مع شاشة لمس المقاومة (RTP).
2. تدعم هذه الوحدة واجهة MCU. نموذج SF-TC260A-9954A-T يحتوي على حجم الوحدة 59.60x47.3 مم وحجم المنطقة النشطة 55.61 x 37.27 مم.
3يتم دمج SF-TC260T-9954A-T مع R61531 وحدة التحكم على وحدة، ومتوسط التيار الجهدي إمدادات المنطق من 2.6V إلى 3.3V.
4يمكن أن تعمل في درجات حرارة من -10 °C إلى +60 °C؛ درجات حرارة تخزينها تتراوح من -20 °C إلى +70 °C.
5. SF-TC260T-9954A-T هو وحدة LCD في وضع المناظر الطبيعية ، مع 250 cd / m2 ضوء. إذا كنت ترغب في استخدامه كوضع صورة أو زيادة الضوء ، يرجى الاتصال بنا للحصول على مزيد من الدعم الفني.
6. SF-TC260T-9954A-T FPC يمكن تخصيصها ، وخيارية أن تكون مع أو بدون شاشة لمس مقاومة (RTP).
معلومات عن المنتج:
| المنتج: | 2.6 بوصة TFT شاشة LCD | شاشة لمسة: | لوحة لمسة مقاومة (RTP) |
|---|---|---|---|
| القرار: | 480×320 | اتجاه المشاهدة: | IPS زاوية مشاهدة كاملة ((80/80/80/80) |
| مركز التحكم بالشاحن: | R61531 | رقم الدبوس: | 40 دبوس |
| الاتصال: | نوع رابط FPC | ضوء السطح: | 240 Cd/m2 (نيت) |
| واجهة: | وحدة التداول | مدة حياة LED: | 40000 ساعة |
| درجة الحرارة العملية: | -10°C إلى +60°C | الامتثال: | متوافقة مع REACH و RoHs |
2.6 بوصة TFT شاشة LCD IPS 480x320 بكسل وضع المناظر الطبيعية المنتجالرسم
تعريف الدبوس:
| البين لا | الرمز | إدخال/خروج | الوصف |
| 1 | يو يو | إدخال/خروج | إشارة مدخل لوحة اللمس |
| 2 | XL | إدخال/خروج | إشارة مدخل لوحة اللمس |
| 3 | يو دي | إدخال/خروج | إشارة مدخل لوحة اللمس |
| 4 | XR | إدخال/خروج | إشارة مدخل لوحة اللمس |
| 5 | الـ GND | (ب) | الأرض |
| 6 | الـ IOVCC | (ب) | إمدادات الطاقة 2.8 فولت/1.8 فولت |
| 7 | مؤسسات رأس المال | (ب) | إمدادات الطاقة2.8 فولت |
| 8 | IM0 | أنا | 8BIT/16BIT اختيار |
| 9 | الـ GND | (ب) | الأرض |
| 10 | إعادة تعيين | أنا | إشارة الدخول LCM إعادة تعيين |
| 11 | CS | أنا | دبوس الدخول لإشارة اختيار الشريحة |
| 12 | RS | أنا | إشارة تحديد القيادة / البيانات |
| 13 | الـ GND | (ب) | الأرض |
| 14 | WR | أنا | اكتب إشارة الشعاع |
| 15 | RD | أنا | اقرأ إشارة الضوء |
| 16~31 | DB0-DB15 | إدخال/خروج | إشارة البيانات |
| 32 | الـ GND | (ب) | الأرض |
| 33 | LED_A | (ب) | الـ LED Anode |
| 34 | LED_K1 | (ب) | الكاثود LED |
| 35 | LED_K2 | (ب) | الكاثود LED |
| 36 | LED_K3 | (ب) | الكاثود LED |
| 37 | LED_K4 | (ب) | الكاثود LED |
| 38 | LED_K5 | (ب) | الكاثود LED |
| 39 | LED_K6 | (ب) | الكاثود LED |
| 40 | الـ GND | (ب) | الأرض |

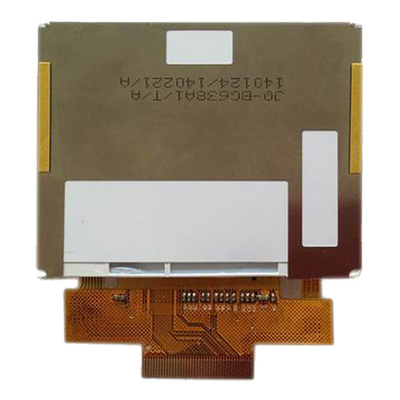

2.6 بوصة TFT شاشة LCD IPS 480x320 بكسل وضع المناظر الطبيعية المنتجالصورة
