تفاصيل المنتج:
|
| منتج: | شاشة TFT LCD مقاس 2.0 بوصة | دقة: | QVGA 240 × 320 نقطة |
|---|---|---|---|
| سائق ic: | ST7789V IC أو ما يعادله | شاشة لمسية: | بدون شاشة تعمل باللمس (قابلة للتخصيص) |
| أبعاد الغطاء الزجاجي: | قابل للتخصيص | اتجاه الرؤية: | 00:00 |
| مخطط خافت.: | 38.5 (عرض) × 52.05 (طول) × 2.95 (تي) ملم | منطقة نشطة: | 30.60 × 40.80 ملم |
| واجهه المستخدم: | MCU / SPI / RGB (قابل للتخصيص） | اتصال: | نوع موصل FPC |
| الرقم السري: | 51 دبابيس (قابلة للتخصيص） | إضاءة السطح: | 250 شمعة / م 2 (شمعة) |
| جهد التشغيل: | 2.8 فولت | نوع الإضاءة الخلفية: | الصمام الأبيض |
| عمر الصمام: | 40000 ساعة | الالتزام: | متوافق مع REACH & RoHS |
| إبراز: | 240x320 شاشة TFT LCD,شاشة TFT LCD QVGA,ST7789V QVGA TFT عرض 240x320 |
||
شاشة TFT LCD مقاس 2.0 بوصة QVGA 240x320 TN من النوع TFT مع ST7789V IC TFT LCD
2.0 "TFT 240x320، TFT LCD 2.0 بوصة الوصف
وحدة TFT LCD SF-TC200L-8939A-N عبارة عن وضع عمودي بحجم قطري 2.0 بوصة QVGA 240x320 شاشة ملونة كاملة ، تدعم وحدة SF-TC200L-8939A-N LCD واجهة MCU / SPI / RGB.الواجهة قابلة للتخصيص.نموذج SF-TC200L-8939A-N له أبعاد وحدة تبلغ 38.5 (عرض) × 52.05 (طول) × 2.95 (T) مم ومساحة نشطة بحجم 30.60 × 40.80 مم.
تم دمج SF-TC200L-8939A-N مع ST7789V أو وحدة تحكم IC للسائق المكافئ في الوحدة ، ويتراوح جهد الإمداد المنطقي من 2.6 فولت إلى 3.3 فولت.القيمة النموذجية 2.8 فولت.إنارة السطح هي 250 شمعة / م 2 (قمل).هذا النموذج لديه درجة حرارة التشغيل من -20 إلى 70 درجة ، ودرجة حرارة التخزين من -30 إلى 80 درجة.
تم استخدام النموذج على نطاق واسعد في الأجهزة المحمولة ، ومحطة نقاط البيع ، وقارئ النقد ، والأنظمة المدمجة ، والأتمتة المنزلية ، ونظام تحديد المواقع العالمي ، والمعدات الطبية ، والأجهزة الصناعية ، ومعدات الأمان التي تتطلب شاشة TFT بجودة عالية وصورة ملونة.
| منتج: | شاشة TFT LCD مقاس 2.0 بوصة | القرار: | QVGA 240x320 نقطة |
|---|---|---|---|
| سائق IC: | ST7789V IC أو ما يعادله | شاشة لمسية: | بدون شاشة تعمل باللمس (قابلة للتخصيص) |
| أبعاد غطاء الزجاج: | قابل للتخصيص | عرض الاتجاه: | 00:00 |
| أبعاد المخطط التفصيلي: | 38.5 (عرض) × 52.05 (طول) × 2.95 (تي) ملم | منطقة نشطة: | 30.60 × 40.80 ملم |
| واجهه المستخدم: | MCU / SPI / RGB (قابل للتخصيص) | اتصال: | نوع موصل FPC |
| الرقم السري: | 51 دبابيس (قابلة للتخصيص) | إنارة السطح: | 250 شمعة / م 2 (صئبان) |
| جهد التشغيل: | 2.8 فولت | نوع الإضاءة الخلفية: | الصمام الأبيض |
| عمر LED: | 40.000 ساعة | امتثال: | متوافق مع REACH & RoHS |
تعريف دبوس
Pin1 ، GND ، الأرض
Pin2-3 ، VCI ، مصدر الطاقة 2.8 فولت الجهد
Pin4-5 ، IOVCC ، مزود الطاقة 2.8 فولت / 1.8 فولت
Pin6 ، IM3 ، حدد وضع الواجهة
Pin7 ، IM2 ، حدد وضع الواجهة
Pin8 ، IM1 ، حدد وضع الواجهة
Pin9 ، IM0 ، حدد وضع الواجهة
Pin10 ، RESET ، LCM إعادة تعيين إشارة الإدخال
Pin11 ، CS ، دبوس الإدخال لإشارة اختيار الشريحة
Pin12 ، RS ، تسجيل حدد إشارة
Pin13 ، WR ، اكتب دبوس إدخال إشارة القوية
Pin14 ، RD ، قراءة دبوس إدخال إشارة القوية
Pin15 ، VSYNC ، إشارة التزامن العمودية
Pin16 ، HSYNC ، إشارة التزامن الأفقية
Pin17 ، ENABLE ، بيانات الإدخال تمكن التحكم
Pin18 ، DOTCLK ، إشارة الساعة لأخذ عينات من كل بيانات
Pin19 ، SDA ، إشارة الإدخال التسلسلي
Pin20-37 ، DB0-DB17 ، عرض بيانات الإدخال / الإخراج
Pin38 ، TE ، إخراج تأثير تمزيق
Pin39 ، SDO ، قراءة دبوس إدخال إشارة القوية
Pin40 ، PWM
2 "TFT 240x320 ، TFT LCD 2" بوصة الرسم

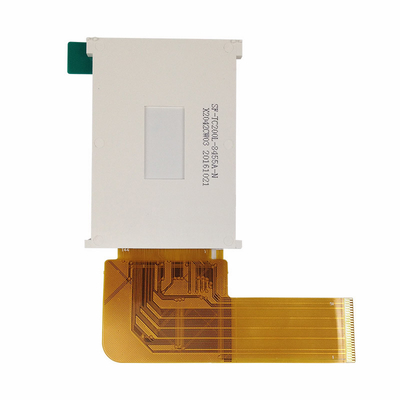

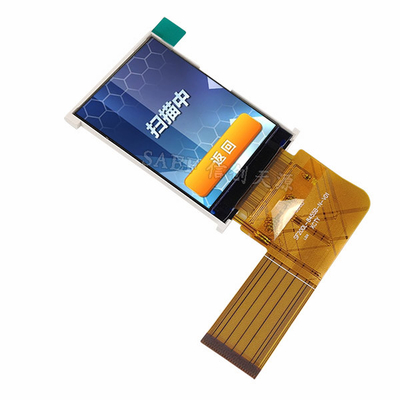

2 "TFT 240x320 ، شاشة TFT LCD 2 بوصة صورة المنتج
