تفاصيل المنتج:
|
| المنتج: | 2.8 بوصة شاشة TFT LCD | القرار: | 480×640 نقطة |
|---|---|---|---|
| سائق IC: | ILI9806E أو ST7701 أو ما يعادلها | شاشة لمسة: | بدون شاشة لمسة (يمكن تخصيصها) |
| أبعاد الغطاء الزجاجي: | قابلة للتخصيص | اتجاه الرؤية: | مجاني(80/80/80/80) |
| مخطط خافت.: | 50 ((W) × 69.2 ((L) × 2.35 ((T) mm | المنطقة النشطة: | 43.20 × 57.60 ملم |
| واجهة: | RGB (قابل للتخصيص) | الاتصال: | نوع موصل FPC |
| الرقم السري: | 40 دبابيس (قابلة للتخصيص) | إضاءة السطح: | 260 شمعة/م2 (نيت) |
| مصدر التيار: | 3.2 فولت | نوع الإضاءة الخلفية: | الصمام الأبيض |
| عمر LED: | 40000 ساعة | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | 480x640 عالية الدقة TFT,2.8 بوصة عالية الدقة TFT,2.8 بوصة شاشة LCD TFT |
||
2.8" TFT 480x640, TFT LCD 2.8 بوصة
SF-TO280PY-8990B-N وحدة TFT LCD هي 2.8 ′′ بوصة شعبة الحجم وضع صورة 480x640 عالية الدقة كاملة الألوان، SF-TO280PY-8990B-N وحدة LCD تدعم واجهة RGB.الواجهة قابلة للتخصيص. نموذج SF-TO280PY-8990A-N لديه أبعاد الوحدة من 50 ((W) x 69.2 ((L) x 2.35 ((T) ملم وحجم المنطقة النشطة من 43.20 x 57.60 ملم.
يتم دمج SF-TO280PY-8990B-N مع ILI9806E ، أو ST7701 أو جهاز تحكم IC المكافئ على الوحدة ، ويتراوح جهد إمدادات المنطق من 2.6V إلى 3.4V. القيمة النموذجية هي 3.2V.ضوء السطح 260 cd/m2 (Nits)هذا النموذج لديه درجة حرارة تشغيل عند -20 إلى 70 درجة، ودرجة حرارة التخزين عند -30 إلى 80 درجة.
تم استخدام النموذج بشكل واسعفي محطة POS، قارئ النقود، الأنظمة المدمجة، الأتمتة، نظام تحديد المواقع، المعدات الطبية، الأجهزة الصناعية، المعدات الأمنية التي تتطلب عرض TFT بجودة عالية وصورة ملونة.
الخصائص
| المنتج: | 2.8 بوصة شاشة TFT LCD | القرار: | 480×640 نقطة |
|---|---|---|---|
| مركز التحكم بالشاحنة: | ILI9806E، أو ST7701 | شاشة لمسة: | بدون شاشة لمسة |
| غطاء الزجاج | قابلة للتخصيص | اتجاه المشاهدة: | مجاناً ((80/80/80/80) |
| الخطوط العريضة: | 50 ((W) × 69.2 ((L) × 2.35 ((T) mm | المنطقة النشطة: | 43.20 × 57.60 ملم |
| واجهة: | RGB (يمكن تخصيصها) | الاتصال: | نوع رابط FPC |
| رقم الدبوس: | 40 دبوس (يمكن تخصيصها) | ضوء السطح: | 260 Cd/m2 ((نيت) |
| تشغيل التيار الكهربائي | 3.2 فولت | نوع الضوء الخلفي: | مصباح ليد أبيض |
| مدة حياة LED: | 40000 ساعة | الامتثال: | متوافقة مع REACH و RoHS |
تعريف الدبوس
| رقم الهاتف | الرمز | الوظيفة |
| 1 | مصباح LED | الضوء الخلفي LED ((كاثود) |
| 2 | LED+ | الضوء الخلفي LED ((الأنود) |
| 3 | الـ GND | الأرض |
| 4 | VDD | إمدادات الطاقة 2.8 فولت |
| 5-12 | DB0-DB7 ((B0-B7) | البيانات الزرقاء RGB |
| 13-20 |
DB8-DB15 ((G0-G7) |
بيانات RGB الخضراء |
| 21-28 |
DB16-DB23 ((R0-R7) |
البيانات الحمراء RGB |
| 29 | الـ GND | الأرض |
| 30 | PCLK | إشارة ساعة نقطة لعملية واجهة RGB |
| 31 | VDD | إمدادات الطاقة 2.8 فولت |
| 32 | HSYNC | إشارة مزامنة خطية لتشغيل واجهة RGB |
| 33 | VSYNC | إشارة مزامنة الإطار لعملية واجهة RGB |
| 34 | DE | إشارة تمكين البيانات لتشغيل واجهة RGB |
| 35 | NC | NC |
| 36 | الـ GND | الأرض |
| 37 | CS | الشريحة تحديد دبوس الإدخال |
| 38 | إعادة تعيين | إدخال إعادة ضبط خارجي |
| 39 | الـ SCL | ساعة واجهة SPI |
| 40 | الـ SDA | إشارة المدخلات المتسلسلة |
2.8 " TFT 480x640، TFT LCD 2.8 بوصة الرسم

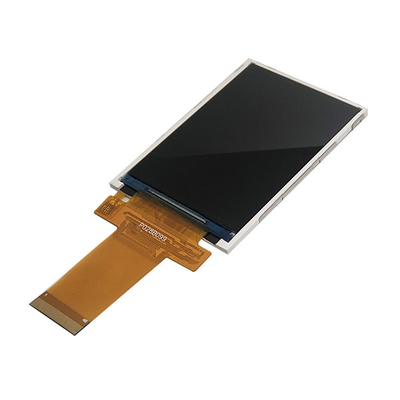

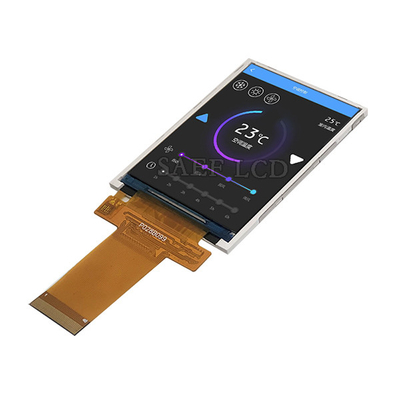

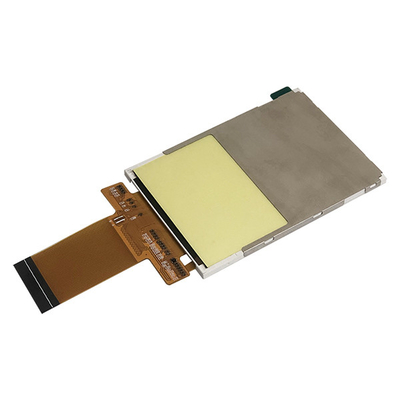

2.8" TFT 480x640, TFT LCD 2.8 بوصة صورة المنتج
