تفاصيل المنتج:
|
| منتج: | شاشة TFT LCD 3.5 " | القرار: | 320 × 480 نقطة |
|---|---|---|---|
| سائق IC: | ILI9488 أو ما يعادله | شاشة اللمس: | مع لمسة مقاومة اختيارية |
| أبعاد الغطاء الزجاجي: | قابلة للتخصيص | اتجاه الرؤية: | 00:00 |
| مخطط خافت.: | 55.26 ((W) × 84.69 ((L) × 2.1 ((T) mm | المنطقة النشطة: | 48.96 × 73.44 ملم |
| واجهة: | وحدة الكهرباء الـ 16 بت (يمكن تعديلها) | الاتصال: | لحام (يمكن تخصيصه) |
| الرقم السري: | 44 دبابيس (يمكن تخصيصها) | إضاءة السطح: | 200 شمعة/م2 (نيت) |
| مصدر التيار: | 3.2 فولت | نوع الإضاءة الخلفية: | الصمام الأبيض |
| عمر LED: | 40000 ساعة | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | شاشة TFT LCD 16 بت,شاشة عرض TFT LCD رأسية,إضاءة خلفية LED TFT 320x480 |
||
شاشة TFT LCD 3.5 بوصة 320x480 صورة TN نوع ILI9488 MCU 16 بت 3.2V ضوء خلفي LED أبيض
3.5" TFT 320x480, TFT LCD 3.5 بوصة
SF-TC350H-9934A-N TFT LCD Module هي وحدة LCD ذات حجم قطري 3.5 ′′ بوصة HVGA وضع صورة 320x480 عرض ملون كامل ، SF-TC350H-9934A-N لديها إصدار آخر وهو مع شاشة لمس مقاومة ،رقم الطراز هو SF-TC350H-9934A-T، ويمكن تصميمها مع PCAP الذي يعد رقم الجزء SF-TC350H-9934A-CT. تدعم هذه الوحدة واجهة MCU 16 بت. نموذج SF-TC350H-9934A-N لديه أبعاد الوحدة 55.26 ((W) x 84.69 ((L) × 2.1 (((T) mm و حجم المساحة النشطة 48.96 × 73.44 mm.
يتم دمج SF-TC350H-9496G-T مع وحدة تحكم ILI9488 على الوحدة ، ويتراوح جهد إمدادات المنطق من 2.6V إلى 3.4V. القيمة النموذجية هي 3.2V.
ضوء السطح هو 200 cd / m2 (Nits). إذا كنت ترغب في استخدامه كوضع صورة أو ضبط الضوء، يرجى الاتصال بنا للحصول على مزيد من الدعم الفني.يمكن تحقيق سطع لامعة 1000 cd/m2 (نيت)تم استخدام النموذج على نطاق واسعd في الأنظمة المدمجة، والأتمتة، وGPS، والمعدات الطبية، والأجهزة الصناعية، ومعدات الأمن التي تتطلب عرض TFT بجودة عالية وصورة ملونة.
| المنتج: | شاشة TFT LCD 3.5 " | القرار: | 320×480 نقطة |
|---|---|---|---|
| مركز التحكم بالشاحن: | ILI9488 أو ما يعادلها | شاشة لمسة: | مع لمسة المقاومة اختياري |
| مقاس الزجاج الغطاء: | قابلة للتخصيص | اتجاه المشاهدة: | الساعة الثانية عشر |
| الخطوط العريضة: | 55.26 ((W) X 84.69 ((L) X 2.1 ((T) mm | المنطقة النشطة: | 48.96 × 73.44 ملم |
| واجهة: | MCU 16 بت (يمكن تخصيصها) | الاتصال: |
الحرار (يمكن تخصيصه) |
| رقم الدبوس: | 44 دبوس (يمكن تخصيصها) | ضوء السطح: | 200 Cd/m2 ((نيت) |
| تشغيل الجهد: | 3.2 فولت | نوع الضوء الخلفي: | مصباح ليد أبيض |
| مدة حياة LED: | 40000 ساعة | الامتثال: | متوافقة مع REACH و RoHS |
تعريف الدبوس
دبوس 1، LED A، LED Anode.
دبوس 2، LED6K، الكاثود LED.
دبوس 3، LED5K، الكاثود LED.
دبوس 4، LED4K، الكاثود LED.
دبوس 5، LED3K، الكاثود LED.
دبوس 6، LED2K، الكاثود LED.
دبوس 7، LED1K، الكاثود LED.
البين 8، غند، الأرض.
(بين9) ، (إل دي 7 كيه) ، افتح
دبوس 10، VCI، إمدادات الطاقة 2.8 فولت.
الدبوس 11، IOVCC، إمدادات الطاقة 2.8 فولت/1.8 فولت.
دبوس 12، /CS، دبوس المدخلات لإشارة اختيار الرقاقة.
البين 13، / WR، اكتب إشارة الشريط الضوئي
البين14، رس، سجل إشارة تحديد.
الدبوس 15، RD، قراءة إشارة الشريط الضوئي مدخل الدبوس.
"بين 16، / ريسيت، إشارة دخول "إل سي إم ريسيت
(بين 17) ، (ان سي) ، افتح
(بين 18) ، (ان سي) ، افتح
PIN19~Pin34، D15-D0، عرض البيانات I/O
(بين 35) ، (إيم0/إن سي) ، افتح
PIN36، IM1 / NC، فتح.
دبوس 37، FMARK، تمزيق تأثير مخرج دبوس لمزامنة MCU إلى إطار الكتابة، تم تنشيطه بواسطة أمر S / W.
(بين38) ، (إل.إد.إتش.إي 8 كيه) ، افتح.
PIN39، GND، الأرض
(بين40) ، (إكس إل) ، افتح
(بين41) ، (وي دي ((ان سي) ، افتح
(بين42) ، (إكس آر ((ان سي) ، افتح
رقم 43، YU ((NC) ، افتح
رقم 44، GND، الأرض
3.5" TFT 320x480, TFT LCD 3.5 بوصة الرسم

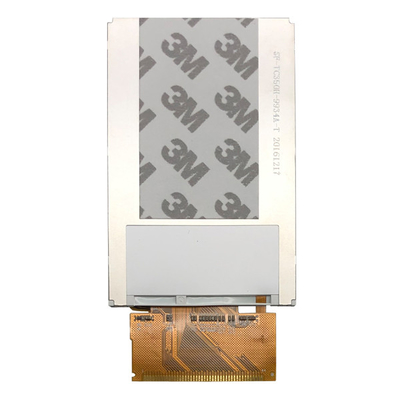

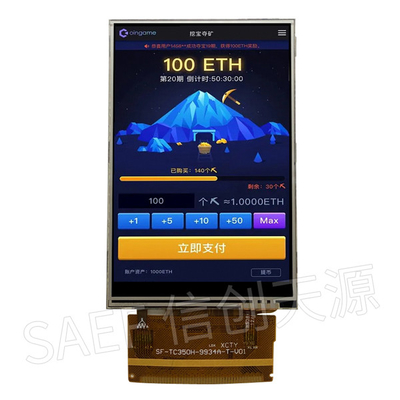

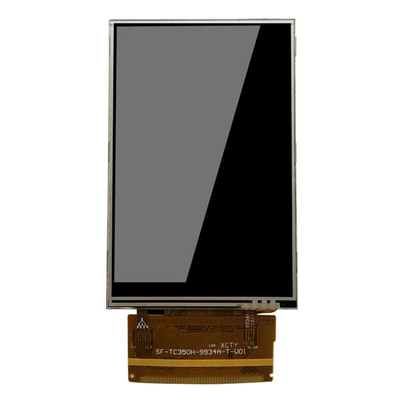

3.5" TFT 320x480, TFT LCD 3.5 بوصة صورة المنتج
