تفاصيل المنتج:
|
| منتج: | 3.7 بوصة IPS TFT LCD | دقة: | 480 × 800 نقطة |
|---|---|---|---|
| واجهه المستخدم: | RGB | شاشة لمسية: | قابل للتخصيص |
| اتجاه الرؤية: | كل زوايا الرؤية (IPS) | سائق ic: | HX8369 |
| الرقم السري: | 40 دبابيس | حجم الوحدة: | 53.48 × 91.72 × 1.6 ملم |
| منطقة نشطة: | 48.24 × 80.4 ملم | اتصال: | نوع الموصل (يمكن تخصيصه） |
| إضاءة السطح: | 200 شمعة / م 2 (شمعة) | درجة الحرارة التشغيل.: | -20 درجة إلى +70 درجة |
| عمر الصمام: | 40000 ساعة | الالتزام: | متوافق مع REACH & RoHS |
| إبراز: | شاشة HX8369 WVGA TFT LCD,شاشة TFT LCD 3.7 بوصة 480x800,480x800 WVGA TFT LCD 3.7 بوصة |
||
3.7 بوصة WVGA 480x800 بورتريه TFT LCD عرض IPS جميع زوايا المشاهدة HX8369 RGB Interface
Portrait 3.7 "TFT LCD Module، 3.7" 480x800 TFT Description
Saef Tech SF-TC370S-9793A-N هي وحدة TFT LCD ذات حجم قطري 3.7 بوصة بدقة 480x800 بكسل.هذه الوحدة مدمجة مع HX8369 IC ؛يتضمن وظائف وحدة التحكم والمحرك IC ، ويدعم واجهة RGB ، ويتراوح جهد الإمداد (Vdd) من 2.6 فولت إلى 3.3 فولت ، 2.8 فولت نموذجي.
وحدة SF-TC370S-9793A-N TFT LCD هي وضع عمودي مع سطوع 200 شمعة في المتر المربع (القيمة النموذجية).الوحدة متاحة أيضًا لشاشة اللمس المقاومة وشاشة اللمس بالسعة المسقطة الاختيارية.SF-TC370S-9793A-N يمكن أن تعمل في درجات حرارة من -20 ℃ إلى + 70 ؛تتراوح درجات حرارة التخزين من -30 إلى + 80.تستخدم وحدة TFT LCD مقاس 3.7 بوصة على نطاق واسع في آلة القهوة ، وفرن الموجات الدقيقة ، والماسح الضوئي ، وأتمتة المنزل ، ونظام التحكم في الوصول ، ومعدات المراقبة ، والمحللات ، ونظام الأمان ، ونظام ري الحدائق ، إلخ.
| منتج: | 3.7 بوصة IPS TFT LCD | القرار: | 480 × 800 نقطة |
|---|---|---|---|
| واجهه المستخدم: | RGB | شاشة لمسية: | قابل للتخصيص |
| عرض الاتجاه: | كل زوايا الرؤية (IPS) | سائق IC: | HX8369 |
| الرقم السري: | 40 دبابيس | حجم الوحدة: | 53.48 × 91.72 × 1.6 ملم |
| منطقة نشطة: | 48.24 × 80.4 ملم | اتصال: |
نوع الموصل (يمكن تخصيص) |
| إنارة السطح: | 200 شمعة / م 2 (صئبان) | درجة الحرارة التشغيل.: | -20 ℃ إلى +70 ℃ |
| عمر LED: | 40.000 ساعة | امتثال: | متوافق مع REACH & RoHS |
تعريف دبوس
Pin1 ، GND ، الأرض.
Pin2 ، AVDD (2.8 فولت) ، مصدر الطاقة 2.8 فولت الجهد.
Pin3 ، VDDIO (1.8 فولت) ، مصدر طاقة 1.8 فولت.
Pin4 ~ Pin9 ، R5-R0 ، عرض بيانات الإدخال / الإخراج.
Pin10 ~ Pin15 ، G5-G0 ، عرض بيانات الإدخال / الإخراج.
Pin16 ~ Pin21 ، B5-B0 ، عرض بيانات الإدخال / الإخراج.
Pin22 ، LCDC_RST ، إعادة تعيين إشارة الإدخال LCM.
Pin23 ، LCDC_VSYNC ، تزامن عمودي.الإشارة في RGB I / F
Pin24 ، LCDC_HSYNC ، مزامنة أفقية.الإشارة في RGB I / F.
Pin25 ، SPI_SDO ، إشارة الإخراج التسلسلي في SPI I / F.
Pin26 ، SPI_SDI ، إشارة الإدخال التسلسلي في SPI I / F.
Pin27 ، SPI_SCLK ، إشارة ساعة متزامنة في SPI I / F.
Pin28 و SPI_CS و Chip حدد دبوس الإدخال (تمكين "منخفض") في SPI I / F.
Pin29 ، LCDC_PCLK ، إشارة ساعة البكسل في RGB I / F.
Pin30 ، LCDC_DEN ، إشارة تمكين البيانات في وضع RGB I / F 1.
Pin31 ، LEDK8 ، LED الكاثود
Pin32 ، LEDK7 ، LED الكاثود
Pin33 ، LEDK6 ، LED الكاثود
Pin34 ، LEDK5 ، LED الكاثود
Pin35 ، LEDK4 ، LED الكاثود
Pin36 ، LEDK3 ، LED الكاثود
Pin37 ، LEDK2 ، LED الكاثود
Pin38 ، LEDK1 ، LED الكاثود
Pin39 ، LEDA ، LED الأنود
Pin40 ، GND ، الأرض
Portrait 3.7 "TFT LCD Module، 3.7" 480x800 TFT الرسم

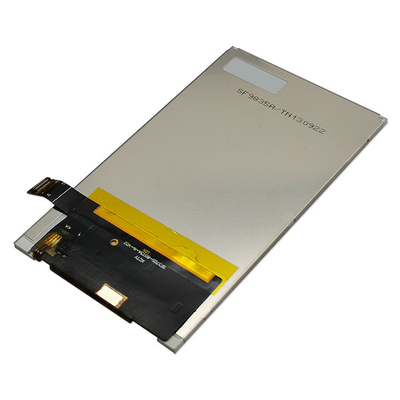

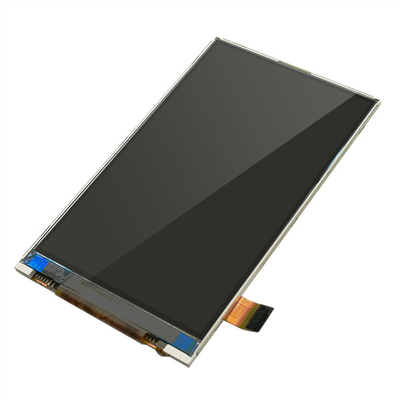

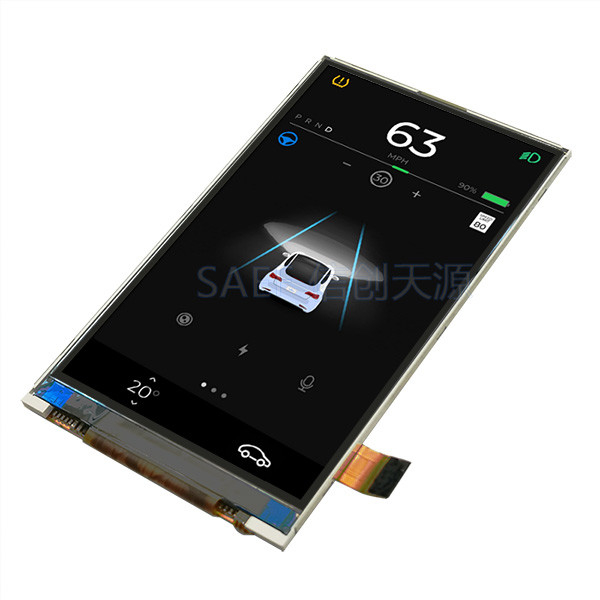

Portrait 3.7 "TFT LCD Module، 3.7" 480x800 TFT صورة المنتج الحقيقية
