تفاصيل المنتج:
|
| المنتج: | 2.4 بوصة TFT | شاشة لمسة: | لوحة لمسة مقاومة (RTP) |
|---|---|---|---|
| القرار: | 240x320 QVGA | غطاء زجاجي: | بدون (قابل للتخصيص) |
| اتجاه الرؤية: | 00:00 | واجهة: | وحدة تحكم دقيقة/RGB/SPI |
| الرقم السري: | 48 دبوسًا | الاتصال: | اللحيم |
| إضاءة السطح: | 350 شمعة / م 2 | عمر LED: | 40000 ساعة |
| إبراز: | شاشة LCD 240x320 TFT,شاشة TFT LCD مقاس 2.4 بوصة,2.4 Inch TFT LCD Display |
||
حول هذا البند SF-TC240H-8944B-T
عرض شاشة LCD TFT مقاس 2.4 بوصة بدقة 240x320 QVGA، مصممة لتوفير تجربة بصرية نابضة بالحياة في عامل شكل مضغوط. يحتوي هذا الشاشة على واجهة MCU / RGB،تقدم خيارات اتصال متعددة الاستخدامات لمختلف أجهزة التحكم الدقيقة والأنظمة.
الخصائص الرئيسية:
التطبيقات:
تجربة الراحة والفائدة من شاشة LCD TFT 2.4 بوصة 240x320 QVGA مع شاشة لمس مقاومة،وتأخذ مشاريعك إلى المستوى التالي مع تصميمها جذابة بصريا ووظيفيةسواء كنت تقوم بتطوير نموذج أولي أو منتج تجاري، يقدم هذا العرض الأداء والموثوقية التي تحتاج إليها.
الخصائص
| المنتج: | 2.4 بوصة TFT | شاشة لمسة: | لوحة لمسة مقاومة (RTP) |
|---|---|---|---|
| القرار: | 240x320 QVGA | غطاء الزجاج | بدون ((يمكن تخصيصه) |
| اتجاه المشاهدة: | الساعة الثانية عشر | واجهة: | MCU/RGB |
| رقم الدبوس: | 48 دبوس | الاتصال: | نوع الاتصال FPC |
| ضوء السطح: | 250 Cd/m2 | مدة حياة LED: | 40000 ساعة |
الأسئلة الشائعة:
هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة. عينة مختلطة من أرقام البنود المختلفة مقبولة.
س2: ماذا عن الوقت المحدد؟
ج: بالنسبة للمنتجات غير المتوفرة، العينات الموجودة في المخزون على الفور. 1-1.5 أسابيع لإعادة صنع العينات. 4-6 أسابيع للإنتاج الجماعي. للمنتجات المصممة، 2-3 أيام لمقترح الرسم المقابل.2 أوقات لصنع العينات عند التصديق على الرسم؛ 5-6 أسابيع للجربة / الإنتاج الضخم عند الموافقة على العينة.
هل لديك أي حد MOQ للنموذج والإنتاج؟
ج: MOQ منخفضة. 3-5pcs للتحقق من العينات متوفرة. MOQ الإنتاج الجماعي عادة 1K / الكثير. نحن ندعم كمية أقل من MOQ MP لطلب المسار / PP.
س4: كيف تقومون بشحن البضائع وكم من الوقت يستغرق وصولها؟
ج: الشحن بواسطة DHL أو UPS أو FedEx أو TNT. يستغرق الوصول 5-7 أيام. الشحن الجوي والبحري اختياري أيضًا.
كيفية إجراء طلب لوحدة LCD؟
ج: أولاً دعونا نعرف متطلباتك أو طلبك.
ثانيا نحن نقوم بالاقتباس وفقا لمتطلباتك أو اقتراحاتنا.
ثالثاً العميل يؤكد العينات ويضع الإيداع للطلب الرسمي
رابعاً نحن نرتب الإنتاج
س6: هل من الممكن طباعة شعاري على منتج LCD؟
ج: نعم. يرجى إبلاغنا رسميا في مرحلة التصميم، وسوف نجعل عينات مع شعارك لاختبار العينة والموافقة. عند الموافقة على العينة، فإن الإنتاج الضخم سوف تتبع العينات المعتمدة.
س7: هل تقدمون ضمانات للمنتجات؟
ج: نعم، نحن نقدم ضمان لمدة سنة واحدة لمنتجاتنا.
س8: كيف تتعامل مع العيب؟
ج: أولاً ، يتم إنتاج منتجاتنا في نظام مراقبة جودة صارم وسيكون معدل العيب أقل من 0.2٪.
ثانياً، خلال فترة الضمان، سنرسل لك شاشات LCD جديدة مع طلب جديد للكميات الصغيرة.سنقوم بإصلاحها وإرسالها إليك أو يمكننا مناقشة الحل بما في ذلك إعادة الاتصال وفقًا للموقف الحقيقي.
البعد الخارجي
تعريف دبوس الواجهة
| لا. | الاسم الرمزي | إدخال/خروج | الوصف |
| 1 | يو يو | أنا | دبوس لوحة اللمس |
| 2 | XL | أنا | دبوس لوحة اللمس |
| 3 | يو دي | أنا | دبوس لوحة اللمس |
| 4 | XR | أنا | دبوس لوحة اللمس |
| 5 | الـ GND | أنا | الأرض |
| 6 | مؤسسات رأس المال | أنا | إمدادات الطاقة 2.8 فولت |
| 7 | VDD3 | أنا | إمدادات الطاقة 2.8 فولت/ 1.8 فولت الجهد |
| 8 | VDD3_P(NC) | - | افتح |
| 9 | BC_CTRL ((NC) | - | افتح |
| 10 | BC ((NC) | - | افتح |
|
11 |
الـ TE |
أوه |
تمزيق تأثير الخروج دبوس لمزامنة MPU إلى إطار الكتابة،يتم تنشيطها بواسطة أمر S / W. عندما لا يتم تنشيط هذا الدبوس ، هذا الدبوسهومنخفضة. |
| 12-29 | DB17-DB0 | إدخال/خروج | عرض بيانات إدخال/خروج |
| 30 | الـ SDA | إدخال/خروج | إشارة المدخلات المتسلسلة |
| 31 | DOTLCK | أنا | إشارة الساعة النقطية لتشغيل واجهة RGB |
| 32 | إمكاني | أنا | إشارة تمكين البيانات لتشغيل واجهة RGB |
| 33 | HSYNC | أنا | إشارة مزامنة أفقية خطية |
| 34 | VSYNC | أنا | إشارة المزامنة العمودية للإطار |
| 35 | RDX | أنا | قراءة إشارة القابض |
| 36 | WRX | أنا | كتابة إشارة القشرة الدبوس المدخل |
| 37 | DCX | أنا | سجل إشارة تحديد |
| 38 | CSX | أنا | دبوس الدخول لإشارة اختيار الشريحة |
| 39 | إعادة تعيين | أنا | إشارة الدخول LCM إعادة تعيين |
| 40 | IM0 |
أنا |
الرجاء الرجوع إلى الصفحة الرابعة، حدد وضع واجهة MCU |
| 41 | IM1 | ||
| 42 | IM2 | ||
| 43 | IM3 | ||
| 44 | LED_A | أنا | الـ LED Anode |
| 45 | LED_K1 | أنا | الكاثود LED |
| 46 | LED_K2 | أنا | الكاثود LED |
| 47 | LED_K3 | أنا | الكاثود LED |
| 48 | LED_K4 | أنا | الكاثود LED |
خصائص الضوء الخلفي LED
| البند | الرمز | MIN | النوع | ماكس | الوحدة |
الاختبار الحالة |
| فولتاج التغذية | Vf | 3.0 | 3.2 | 3.4 | V | إذا = 80mA |
| تيار التوريد | إذا | - | 80 | - | mA | - |
| الجهد العكسي | Vr | - | - | 5 | V | - |
| تدفق الطاقة | Pd | - | 288 | - | mW | - |
| كثافة الضوء لـ LCM |
- |
- | 350 | - | Cd/m2 | إذا = 80mA |
| التوحيد لـ LCM | - | 80 | - | - | % | إذا = 80 mA |
| لون الضوء الخلفي | الأبيض | |||||

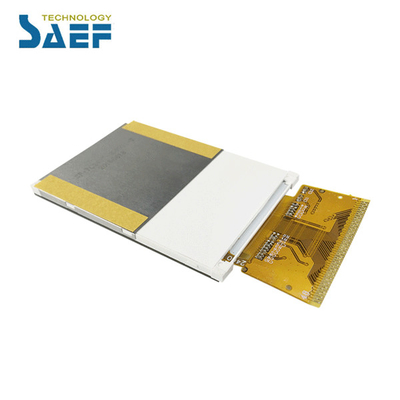

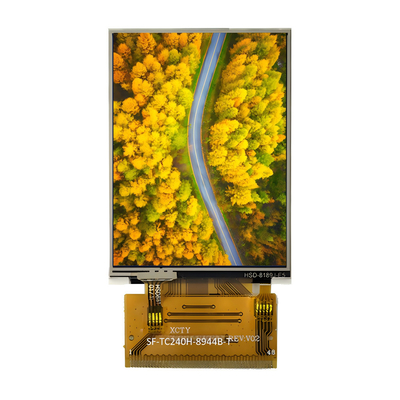

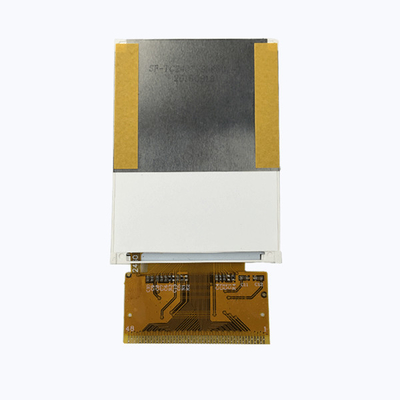

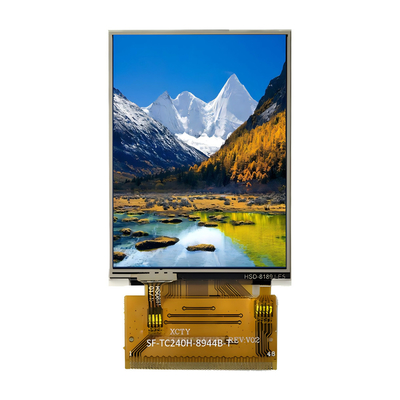

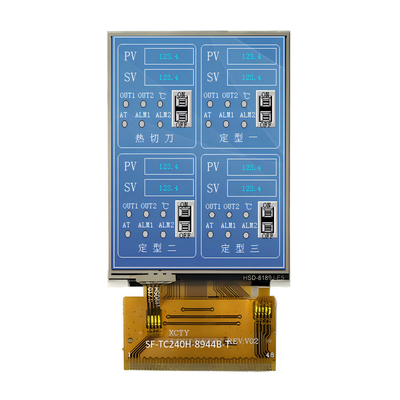

صورة المنتج
