تفاصيل المنتج:
|
| المنتج: | شاشة LCD TFT مقاس 1.3 بوصة | شاشة لمسة: | بدون |
|---|---|---|---|
| القرار: | 240×240 نقطة | غطاء زجاجي: | قابلة للتخصيص |
| اتجاه الرؤية: | زاوية عرض مجانية بتقنية IPS | واجهة: | واجهة SPI |
| الرقم السري: | 12 دبابيس | الاتصال: | التشغيل |
| إضاءة السطح: | 250 شمعة/م2 (نيت) | عمر LED: | 40000 ساعة |
| شهادة: | ISO9001:2015 / ISO1400:2015 | امتثال: | متوافق مع Rohs & Reach |
| إبراز: | شاشة عرض LCD مربعة 240 × 240,وشاشة عرض LCD مربعة 1.3 بوصة,وشاشة عرض TFT مربعة الشكل |
||
1.3 بوصة TFT LCD 240x240 نقطة مقدمة المنتج
SFTO130JY-7167AN هو شاشة LCD TFT مربعة ملونة كاملة بحجم قطري قدره 1.3 بوصة وحل 240 × 240. تدعم هذه الوحدة واجهة SPI ،مما يجعلها مريحة جدا للمستخدمين لبرمجة واستخدامحجم الوحدة من SF-TO130B-8909A-N النموذج هو 21.16x29.22mm، وحجم المنطقة النشطة هو 23.4x23.4mm؛
يتم دمج جهاز تحكم IC ST7789V على الوحدة ، مع نطاق فولتاج مصدر الطاقة المنطقي من 3.0V إلى 3.6V.يمكن أن تعمل في نطاق درجة الحرارة من -20 °C إلى +70 °C ومدى درجة حرارة التخزين هو -30 °C إلى +80 °C.SFTO130JY-7167ANيمكن تخصيص FPC ، ويمكن تجهيزها بشاشة لمسة مقاومة حديثة التصميم (RTP) أو شاشة لمسة سعة.
السمة
| البند | المحتوى |
| حجم الشاشة | 1.3 بوصة ((شاشة) |
| وضع العرض | عادةً أسود |
| القرار | 240 ((H) RGB × 240 ((V) |
| مسافة النقطة | 0.0975 (H) × 0.0975 ((V) mm |
| المنطقة النشطة | 23.4 ((H) x 23.4 (V) mm |
| حجم الوحدة | 26.16 ((H) x 29.22 ((V) x 1.5Max ((D) mm |
| ترتيب الألوان | RGB الشريط الرأسي |
| واجهة | 4 خط SPI |
| محرك القيادة | ST7789 |
| الضوء | 250 (TYP) cd/m2 |
| اتجاه الرؤية | كل الرؤية |
| الضوء الخلفي | 2 مصباح LED أبيض |
| التشغيل الاحتياطي. | -20 درجة مئوية ~ + 70 درجة مئوية |
| درجة حرارة التخزين | -30 درجة مئوية ~ + 80 درجة مئوية |
| الوزن | TBD |
1.3 بوصة TFT LCD 240x240 نقطة رسم المنتج
تعريف الدبوس
| لا، لا، لا | الرمز | الوصف |
| 1 | الـ GND | الأرض |
| 2 | LEDK | كاثود الضوء الخلفي |
| 3 | LEDA | مقطوعة الضوء الخلفي |
| 4 | الـ VCC | إمدادات الطاقة لـ Analog ((2.8V-3.3V) |
| 5 | الـ GND | الأرض |
| 6 | الـ GND | الأرض |
|
7 |
D/C |
سجل حدد الدبوس D/C = ¥ 1 ¥: عرض البيانات. D/C = ¥0 ¥: بيانات القيادة. |
| 8 | CS |
الشريحة تحديد دبوس ((Low) تمكين) |
| 9 | الـ SCL | دبوس الساعة المتسلسلة |
| 10 | الـ SDA | إدخال البيانات المتسلسلة |
| 11 | إعادة تعيين | إعادة تعيين دبوس LCM |
| 12 | الـ GND | الأرض |
الخصائص الكهربائية
| المعلم | الرمز | دقيقة | النوع | ماكس | الوحدة |
| فولتاج إمدادات المنطق | الـ IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
| فولتاج إمدادات التناظرية | الـ VCC | 2.6 | 2.8 | 3.3 |
... |
| تيار المدخل | -أجل |
... |
20 |
... |
mA |
| الضوء |
... |
250 |
... |
Cd/m2 |

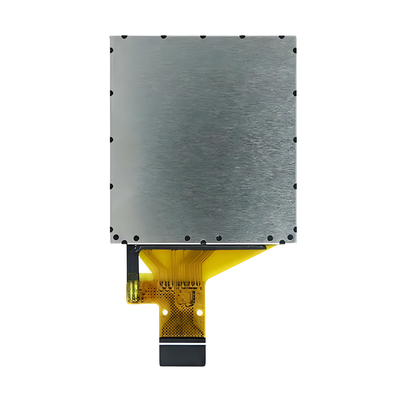

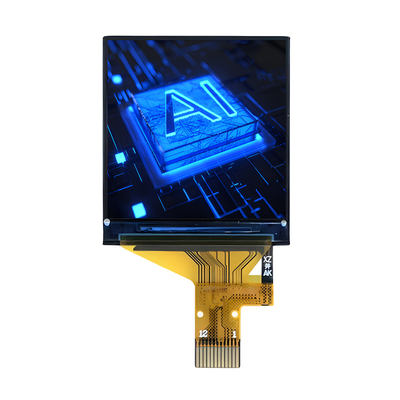

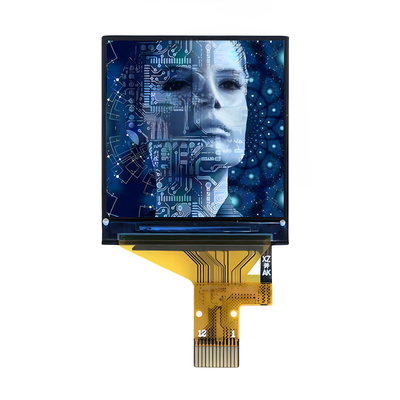

1.3 بوصة TFT LCD 240x240 نقطة صورة المنتج
منشآت المصنع والشهادات
شاشة لمسة سعة متوقعة (PCAP)
توفر تقنية اللمس الكاسيتيفية المتوقعة (PCAP) استجابة سريعة وحساسة وموثوقية من الدرجة المهنية.
تم تصميم الشاشة الملموسة الكاسيتيفية الموقعة للتكنولوجيا للتطبيقات الصناعية والطبية والسيارات الصارمة. يمكننا أيضًا الجمع بين شاشات اللمس PCAP مع شاشات الكريستال السائل (LCDs) ،وهو حل متكامل مضمن يساعد على تبسيط سلسلة التوريد والتجميع.
زجاج الغطاء:
1الشكل: أحجام، أشكال، معالجات الحواف، الثقوب والقطع حسب الطلب
2لون: طباعة الحرير، شعار
3مادة الزجاج: زجاج الغوريلا، الزجاج المشدد، PMMA
4المعالجات: المرآة، AG، AR، AF
جهاز الاستشعار:
1مواد أجهزة الاستشعار: الزجاج، الفيلم، الفيلم+الفيلم
2. FPC: تصميم الشكل اختياري
3. IC: EETI، ILITEK، SIS، Cypress، Focaltech، Goodix وما إلى ذلك
4واجهة: I2C، USB، RS232
