تفاصيل المنتج:
|
| منتج: | 1.77 بوصة شاشة TFT | شاشة اللمس: | بصري |
|---|---|---|---|
| القرار: | 128 × 160 | أبعاد الغطاء الزجاجي: | قابلة للتخصيص |
| اتجاه الرؤية: | 12:00 | واجهة: | مكعب 8 بت |
| الرقم السري: | 20 دبابيس | الاتصال: | اللحيم |
| إضاءة السطح: | 250 شمعة / م 2 | عمر LED: | 40000 ساعة |
| درجة الحرارة التشغيل.: | -20 درجة مئوية إلى +70 درجة مئوية | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | وحدة TFT LCD الصغيرة,وحدة LCD TFT 128x160,1وحدة LCD TFT من 77 بوصة,128x160 TFT LCD Module,1.77 Inch TFT LCD Module |
||
1.77 بوصة TFT شاشة LCD MPU 8 بت 128x160وصف المنتج
SF-TS177H-8784A-Nهو وضع صورة 1.77 بوصةوحدة TFT LCD مع دقة نقطة 128x160. يدعم واجهة mpu 8 بت، تستخدم على نطاق واسع في الأجهزة المحمولة، والأجهزة الطبية، وبعض الأجهزة الإلكترونية الاستهلاكية الصغيرة الأخرى.تم بناء وحدة TFT LCD الخاصة به مع IC ILI9163V (متنافسة مع ST7735 IC). يتراوح جهد التوريد للأنقولي (Vcc) من 2.6V إلى 3.3V ، القيمة النموذجية 2.8V.هذه الوحدة لديها لوحة سطح مضادة للوهج، اتجاه الرؤية الساعة 12، انعكاس مقياس الرمادي الساعة 6
SF-TS177H-8784A-Nالوحدة هي وضع صورة TFT-LCD وهي متوفرة كذلك لخيار شاشة لمسة المقاومةSF-TS177H-8784A-Tدرجة حرارة العمل هي من -20°C إلى +70°C؛ درجة حرارة التخزين تتراوح من -30°C إلى +80°C.
| المنتج: | 1شاشة TFT من 77 بوصة | شاشة لمسة: | اختياري |
|---|---|---|---|
| القرار: | 128×160 | مقاس الزجاج الغطاء: | قابلة للتخصيص |
| اتجاه المشاهدة: | 12:00 | واجهة: | Mpu 8 بت |
| رقم الدبوس: | 20 دبوس | الاتصال: | الحرار |
| ضوء السطح: | 250 Cd/m2 | مدة حياة LED: | 40000 ساعة |
| درجة الحرارة العملية: | -20°C إلى +70°C | الامتثال: | متوافقة مع REACH و RoHS |
شاشة LCD TFT 1.77 بوصة Dالتجديف
وصف رقم PIN
| لا. | الاسم الرمزي | إدخال/خروج | الوصف |
| 1 | مصباح LED | أوه | الكاثود LED |
| 2 | LED+ | أوه | الـ LED Anode |
| 3 | الـ GND | أنا | الأرض |
| 4 | VDD | أنا | إمدادات الطاقة 2.8 فولت |
| 5 | NC | - | اتركها مفتوحة |
| 6 | NC | - | اتركها مفتوحة |
| 7 | CS | أنا | دبوس الدخول لإشارة اختيار الشريحة |
| 8 | إعادة تعيين | أنا | إشارة الدخول LCM إعادة تعيين |
| 9 | RS | أنا | سجل إشارة تحديد |
| 10 | /WR | أنا | كتابة إشارة القشرة الدبوس المدخل |
| 11 | /RD | أنا | قراءة إشارة القابض |
| 12-19 | DB7-DBO | إدخال/خروج | عرض بيانات إدخال/خروج |
| 20 | الـ GND | أنا | الأرض |
| البند | الرمز | القيمة | الوحدة |
| فولتاج إمدادات الطاقة للمنطق | VDD | 1.6 ~ 3.3 | V |
| الجهد المدخل | (فين) | VDD + 0.3 | V |
| درجة حرارة العمل | فوق | -20 إلى 70 | °C |
| درجة حرارة التخزين | Tstg | -30 إلى 80 | °C |
خصائص التيار المباشر (VDD=2.8V،Ta=25°C)
| البند | الرمز | دقيقة | النوع | ماكس | الوحدة | حالة الاختبار |
| الجهد التشغيلي | VDD | 2.6 | 2.8 | 3.3 | V | - |
| تيار التوريد | IDD | - | - | 5 | mA | VDD=2.8V، Ta=25°C |
| الجهد المدخل | فيروس نقص المناعة | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| تيار تسرب المدخل | IIL | -واحد0 | - | 1.0 | mA | VIN=VDD أو VSS |

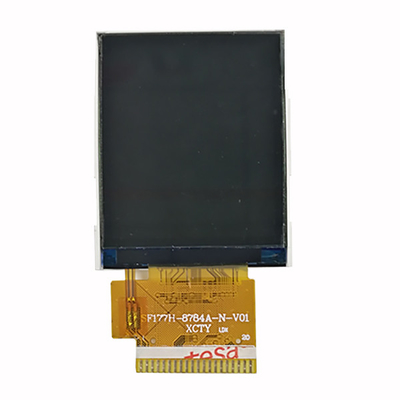

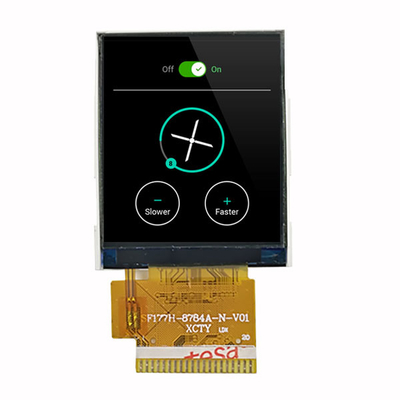

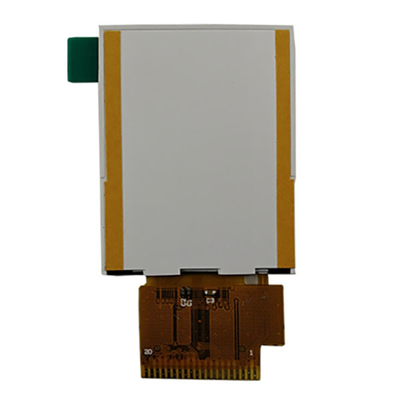

شاشة LCD TFT 1.77 بوصة صورة المنتج
