تفاصيل المنتج:
|
| Screen Size: | 4.0-inch (Square) | Resolution: | 720 × 720 pixels |
|---|---|---|---|
| Touch Type: | Projected Capacitive (PCAP) | Interface: | RGB 18-bit (40-pin ZIF) |
| Touch Controller: | FT6336U (I²C, Multi-touch) | Surface Hardness: | 300 cd/m2 (Customizable） |
| Contrast Ratio: | 900:1 (Typ.) | Viewing Angle: | 80°(U/D/L/R) (IPS Technology) |
| Operating Temp: | -20°C to +70°C | Backlight: | LED (12.8V/40mA, 4S2P) |
| ESD Protection: | ±8kV (IEC 61000-4-2) | Warranty: | 12 Months |
| Compliance: | RoHS/REACH/Halogen-Free | Customization: | CTP Structure, IC, Coatings (AG/AR/AF) |
| إبراز: | شاشة LCD TFT صناعية مقاس 4 بوصات,شاشة TFT تعمل باللمس PCAP,شاشة LCD TFT ذات درجة حرارة واسعة,PCAP touchscreen TFT display,wide temperature TFT LCD |
||
مصمم لتحمل الصناعي والدقة
وحدة SFTO400XC-7013ACT عبارة عن وحدة LCD TFT مربعة مقاس 4 بوصات عالية الأداء مصممة للتطبيقات الصناعية المتطلبة في البيئات القاسية. تتميز بدقة 720 × 720 مع 262 ألف لون وواجهة RGB 18 بت، مما يوفر وضوحًا استثنائيًا لواجهات HMI ولوحات التحكم في إنترنت الأشياء والأجهزة.
تكامل PCAP اللمس القوي
دعم اللمس المتعدد عبر FT6336U IC (واجهة I²C).
تكوينات قابلة للتخصيص: هياكل G+F (زجاج/فيلم) أو G+G (زجاج/زجاج).
دوائر IC تعمل باللمس اختيارية من الدرجة الصناعية (-40 درجة مئوية إلى +85 درجة مئوية، ±15 كيلو فولت ESD).
الاستعداد للبيئات القاسية
تم التحقق من صحته للدوران الحراري (-30 درجة مئوية إلى 80 درجة مئوية للتخزين) ومقاومة الاهتزاز (10–55 هرتز، سعة 1.5 مم).
تتوفر متغيرات مختومة IP67 (حشية + تحضير).
طلاءات مسعورة للماء (زاوية تلامس >110 درجة) للاستخدام الرطب/الخارجي.
التميز البصري
نسبة تباين 900:1 مع رؤية متعددة الاتجاهات بزاوية 80 درجة.
طلاءات مضادة للتوهج (AG) + مضادة للانعكاس (AR) (اختياري).
≥82% نفاذية الضوء (قابلة للترقية إلى 90%).
تصميم يعتمد على الامتثال
الامتثال الكامل لـ RoHS/REACH/PFAS لأسواق الاتحاد الأوروبي/الولايات المتحدة.
الشهادات: ISO 9001:2015، ISO 14001:2015، EN 55032/24 (EMC).
التخصيص للتطبيقات الهامة
خيارات السماكة: زجاج الغطاء 0.95 مم–6.0 مم.
ترقيات صناعية: دوائر IC ذات درجة حرارة ممتدة، خوارزميات رفض المطر، درع EMI.
معالجات السطح: أحبار سيراميك (مقاومة للأشعة فوق البنفسجية لمدة تزيد عن 10 سنوات)، حواف 2.5D/3D.
أتمتة المصانع: لوحات التحكم، واجهات PLC.
الأجهزة الطبية: معدات التشخيص، الشاشات المحمولة.
النقل: أنظمة إدارة الأسطول، لوحات معلومات السيارات الكهربائية.
المباني الذكية: عناصر تحكم التدفئة والتهوية وتكييف الهواء، محطات الأمن.
*"بفضل مساحة نشطة تبلغ 72.3 × 72.3 مم وتصفيح مرتبط بـ OCA، تزيل هذه الوحدة التشوه البصري مع البقاء على قيد الحياة في أحداث ESD ±8 كيلو فولت. يعمل موصل ZIF ذو 40 سنًا على تبسيط التكامل، وتعمل واجهة اللمس I²C الخاصة بنا على تقليل حمل MCU المضيف. قابلة للتخصيص لبيئات MIL-STD."*
المواصفات العامة
| الميزة | المواصفات | |
|
مواصفات العرض. |
نوع شاشة LCD | 4.0 بوصة |
| الدقة (العرض*الارتفاع) | 720(RGB)×720 | |
| نوع التكنولوجيا | a-Si TFT | |
| تكوين البكسل | شريط رأسي R.G.B. | |
| وضع العرض | أسود بشكل طبيعي | |
| اتجاه العرض | الكل | |
| اتجاه عكس مقياس الرمادي | cd/m2 | |
|
ميكانيكي الخصائص |
الأبعاد الخارجية (العرض × الارتفاع × العمق) (مم) | 84.00*84.00*3.2 |
| المساحة النشطة (مم) | 71.93*71.93 | |
| منطقة عرض CTP (مم) | 72.30*72.30 | |
| مع/بدون شاشة تعمل باللمس | مع شاشة لمس سعوية | |
| نوع الموصل (لشاشة LCD) | 0.5 مم درجة 40 دبوس ZIF | |
| نوع الإضاءة الخلفية | LED | |
| الوزن (جم) | TBD | |
|
كهربائي الخصائص |
واجهة العرض | RGB 18 بت |
| واجهة اللمس | I2C | |
| عدد الألوان | 262 ألف | |
| شريحة برنامج تشغيل العرض | NV3052CGRB | |
| شريحة برنامج تشغيل اللمس | FT6336U | |
رسم ميكانيكي
مواصفات CTP
| الفئة | المعلمة | المواصفات |
|
عام |
بناء | غطاء زجاجي + فيلم مستشعر ITO (G+F) |
| البعد الخارجي | 84.0(ارتفاع) × 84.0(عرض) × 0.95 (عمق) مم | |
| تقوية عدسة الغطاء | مقوى كيميائيًا | |
| صلابة سطح عدسة الغطاء | ≥6H (صلابة القلم الرصاص) | |
| معدل انتقال الضوء | ≥82% | |
| درجة حرارة التشغيل | -20 درجة مئوية ~ +70 درجة مئوية، ≤90% رطوبة نسبية | |
| درجة حرارة التخزين | -30 درجة مئوية ~ +80 درجة مئوية، ≤90% رطوبة نسبية | |
|
كهربائي |
واجهة | I2C |
| لمس IC | FT6336U | |
| جهد إمداد الطاقة (VDD) | 2.8 فولت ~ 3.3 فولت | |
| مقاومة المضيف (SDA/SCL) | قابلة للتكوين على اللوحة الرئيسية | |
| نقطة اللمس | لمس متعدد | |
| بيئي | ظروف التشغيل | قابلة للتخصيص |
|
سطح الخصائص |
حبر السطح | قابلة للتخصيص |
| معالجة السطح | نوع واضح، قابل للتخصيص | |
| تصفيح LCD-TP | ترابط OCA | |
| الامتثال | معايير المواد | متوافقة مع RoHS و REACH و Halogen-Free |
وصف دبوس الواجهة
| 1 | LED A | LED ANODE |
| 2 | LED K1 | LED CATHODE |
| 3 | LED K2 | LED CATHODE |
| 4 | أرضي | الخصائص الكهربائية |
| 5 | VCI | إمداد الطاقة (+3.3 فولت) |
| 6 | RESET | إعادة تعيين الإشارة، نشط منخفض |
| 7 | IM1 | لا يوجد اتصال |
| جهاز كمبيوتر | IM0 | لا يوجد اتصال |
| 9 | SDA | لا يوجد اتصال |
| 10 | SCK | لا يوجد اتصال |
| 11 | CS | لا يوجد اتصال |
| 12 | PCLK | إشارة ساعة نقطة RGB |
| 13 | DE | إشارة تمكين بيانات RGB |
| 14 | VSYNC | إشارة مزامنة إطار RGB |
| 15 | HSYNC | إشارة مزامنة خط RGB |
| 16~33 | DB0 ~DB17 |
إشارة بيانات RGB (DB0: Blue LSB; DB5:Blue MSB; DB6: GREEN LSB; DB11: GREEN MSB; DB12: RED LSB; DB17: RED MSB) 34 |
| GND | أرضي | الخصائص الكهربائية |
| مللي ثانية | مقاطعة اللمس | 36 |
| TP_SDA | إشارة بيانات Touch IIC | 37 |
| TP_SCL | ساعة Touch IIC | 38 |
| TP_RESET | إشارة إعادة تعيين اللمس | 39 |
| TP_VCI | إمداد طاقة اللمس | 40 |
| 50 | أرضي | الخصائص الكهربائية |
العنصر
| الرمز | الحالة | النوع | الحد الأقصى | الوحدة | زوايا العرض |
| VDD | V | 3.3 | 3.6 | V | وضع الاتصال |
| IDD | - | cd/m2 | 60 | mA | الجهد الأمامي |
| VIH | 0.8VDD | - | cd/m2 | V | وضع الاتصال |
| 0 | - | cd/m2 | V | وضع الاتصال | |
|
الحالي IIL |
-1.0 | - | cd/m2 | μA | خصائص الإضاءة الخلفية |
العنصر
| الرمز | الحالة | النوع | الحد الأقصى | الوحدة | زوايا العرض |
| IF | -- | عدد مصابيح LED | 50 | mA | الجهد الأمامي |
| VF | - | cd/m2 | - | cd/m2 | وضع الاتصال |
| -- | عدد مصابيح LED | -- | عدد مصابيح LED | ||
| / | 8 | جهاز كمبيوتر | الخصائص البصرية |
| الرمز | الحالة | دقيقة | النوع | الحد الأقصى | الوحدة | زوايا العرض |
|
θT |
CR≥10 |
- |
cd/m2 | - | cd/m2 |
θB |
| - | cd/m2 | - | cd/m2 | |||
| - | cd/m2 | - | cd/m2 | |||
| - | cd/m2 | - | cd/m2 | |||
| CR | θ=0° | 700 | 900 | - |
cd/m2 |
cd/m2 |
| TON | 25 درجة مئوية | - |
cd/m2 |
35 | مللي ثانية |
TOFF |
| التوحيد | ||||||
| U | - |
cd/m2 |
80 | - |
cd/m2 |
اللمعان |
| - |
cd/m2 |
cd/m2 |
cd/m2 |
- |
cd/m2 |
اللمعان |
| L | - |
cd/m2 |
- |
cd/m2 |

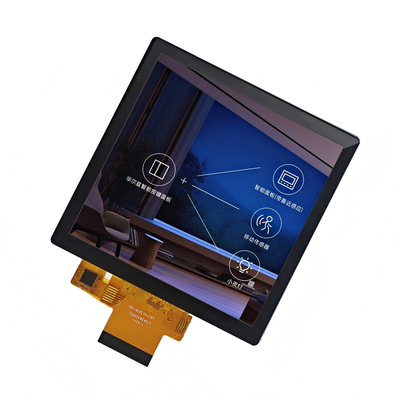

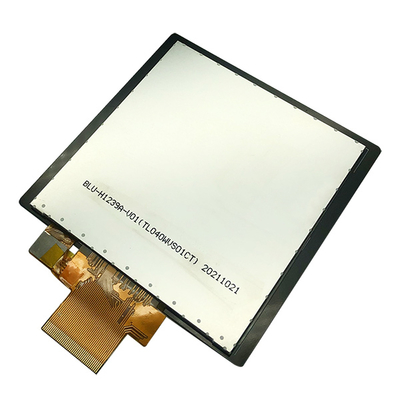

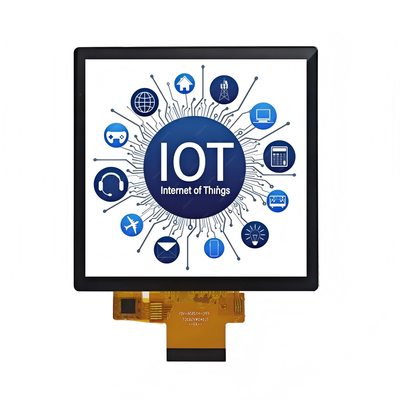

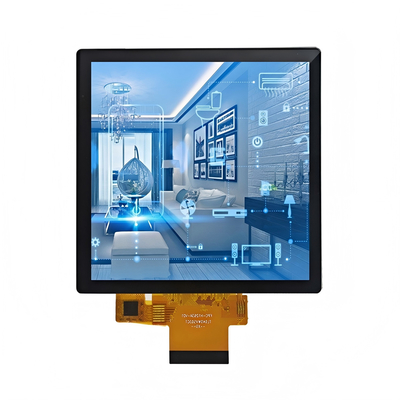

صورة المنتج |
