تفاصيل المنتج:
|
| حجم الشاشة: | 10.1 بوصة | القرار: | 800 (رغب) × 1280 |
|---|---|---|---|
| واجهة: | LVDS (4 قنوات بيانات + 1 ساعة) | تقنية اللمس: | سعة متوقعة (10 نقاط) |
| هيكل اللمس: | G + G (غلاف الزجاج + مستشعر ITO) | صلابة سطح: | 300 cd/m2 (يمكن تخصيصها) |
| نسبة التباين: | 1000:1 (النوع) | زاوية الرؤية: | 85 درجة (U/D/L/R) (تقنية IPS) |
| درجة الحرارة التشغيل: | -10 درجة مئوية إلى +60 درجة مئوية | مدخلات الطاقة: | 3.3V المنطق + 12V الإضاءة الخلفية |
| الضوء الخلفي: | LED الأبيض ، محرك أقراص 12 فولت (120ma typ.) | امتثال: | Rohs ، وصول ، خالية من الهالوجين |
| حماية البيئة والتنمية المستدامة: | الاتصال ± 4KV / AIR ± 8KV (IEC 61000-4-2) | الضمان: | 12 شهراً |
| إبراز: | 10شاشة IPS LVDS TFT بطول 1 بوصة,شاشة PCAP لمس TFT 800x1280,شاشة IPS LVDS مع شاشة لمسة,PCAP touch TFT display 800x1280,IPS LVDS display with touchscreen |
||
حل عرض صناعي لـ HMI والأنظمة المدمجة
جهاز SFTO1010YX-7239BCT من SAEF Technology هو شاشة TFT مقاس 10.1 بوصة تم اختبارها بدقة ومصممة لتطبيقات صناعية متطلبة في الولايات المتحدة والاتحاد الأوروبي.يحتوي على دقة صورة 800x1280 وواجهة LVDS، يوفر نقل الصور غير المضغوطة للأجهزة الطبية، وألواح التحكم في الأتمتة، ومحطات الخدمات اللوجستية، مما يلغي تدهور الإشارة الشائع في واجهات RGB.
المزايا الرئيسية للتصميم
مقاومة البيئة:
يعمل عند -10°C إلى +60°C (التخزين: -20°C~70°C)
يجتاز اختبار الرطوبة لمدة 240 ساعة (50 درجة مئوية / 90٪ RH ، غير مكثف)
خيارات مخصصة مضادة للضباب / طرد الماء للبيئات القاسية.
موثوقية اللمس:
هيكل GG + GT9271 Touch IC يدعم القفاز / العمل باليد الرطبة.
الارتباط البصري الاختياري AIR، OCA، أو OCR.
الأداء البصري:
تتيح تقنية IPS زوايا مشاهدة 178 درجة ، و 300 cd / m2 من الوضوح ، و 80٪ من التوحيد (معتمدة BM-5A).
إدارة الطاقة:
ضبابية PWM (200Hz) مع التوافق المنطقي 3.3V5V.
دعم مركز على المهندس
مخططات توقيت LVDS (PCLK: 5077MHz) وثائق بروتوكول I2C اللمس.
تلبي معايير ESD الصناعية الألمانية (IEC 61000-4-2).
تخصيص مجاني: معالجة سطح الزجاج، طول FPC، مطابقة المعوقة.
الامتثال والضمان
▸ معتمد على RoHS / REACH / خال من الهالوجين ▸ ضمان لمدة سنة واحدة (بما في ذلك التحقق من صحة الصورة) ▸ دعم التجميع IPC-A-610.
لماذا يختار المهندسون هذا العرض:
*"يفضلها المهندسون الألمان: يحافظ على وقت استجابة 30 ميس (عادة) عند -10 درجة مئوية ٪15 أسرع من المنافسين. الزجاج المقوى 6H ينجو من كشط خط الإنتاج ، مما يقلل من تكاليف الصيانة".
المواصفات العامة
| المعلم | المواصفات | الوحدة |
| حجم شاشة LCD | 10.1 | بوصة |
| مقياس المخططات LCM | 143.00 ((H) X228.6 ((V) X2.6 ((T) | ملم |
| المنطقة النشطة | 135.36 ((H) X216.58 ((V) | ملم |
| عدد البكسلات | 800RGB ((H) X1280 ((V) | البكسلات |
| مساحة البكسلات H XV | 0.1692 ((H) X 0.1692 ((V) | ملم |
| ترتيب البكسلات | RGB الشريط الرأسي | الألوان |
| عرض الألوان | 16.7M | |
| وضع العرض | عادةً أسود | |
| مجموعة الألوان | النموذج: 56% ، الحد الأدنى: 52% | NTSC |
| السطوع | النوع: 300 ، الدقيقة: 250 | cd/m2 |
| LED Q'ty | 32 (4سلسلة 8موازية) | |
| زاوية الرؤية (CR 10) | النوع:80/80/80/80 | |
| نسبة التباين | النوع 1000:1دقيقة 800:1 | |
| مركز التحكم بالشاحنة | JD9365DA-H3 | |
| واجهة | 3/4 شارع MIPI (الوضع الافتراضي 4 شارع) | |
| وزن الوحدة | TBD | g |
| لمسة IC | GT9271 | |
| هيكل اللمس | G+G |
رسم المخطط
رسم المخطط من شاشة اللمس
مواصفات CTP
| الفئة | المعلم | المواصفات |
| عامة | الهيكل | زجاج الغطاء + زجاج جهاز الاستشعار ITO (G+G) |
| تعزيز العدسة الغطاء | مُعزّز كيميائياً | |
| صلابة سطح العدسة | ≥6H (صلابة القلم) | |
| معدل انتقال الضوء | ≥85% | |
| درجة حرارة العملية | -10°C ~ +60°C، ≤90% RH | |
| درجة حرارة التخزين | -20 °C ~ + 70 °C ، ≤ 90% RH | |
| الكهرباء | نقطة الملامسة | 10 نقاط |
| واجهة | I2C | |
| لمسة IC | GT9271 | |
| فولتاج إمدادات الطاقة (VDD) | 2.8 فولت ~ 3.3 فولت | |
| مقاومة المضيف (SDA/SCL) | قابلة للتكوين على اللوحة الرئيسية | |
| البيئة | ظروف التشغيل | قابلة للتخصيص |
| خصائص سطح | حبر السطح | النوع الواضح |
| معالجة السطح | قابلة للتخصيص | |
| طبقة LCD-TP | إضافة إلى ذلك ، يجب أن يكون هناك إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة. | |
| الامتثال | المعايير المادية | متوافقة مع RoHS و خالية من الهالوجين |
وصف دبوس الواجهة
| رقم البين | الرمز | الوظيفة |
| 1 | NC | لا يوجد اتصال |
| 2 | الـ VCC | مصدر الطاقة 3.3 فولت |
| 3 | الـ IOVCC | إمدادات الطاقة 1.65 ~ 3.3 فولت |
| 4 | الـ GND | الأرض |
| 5 | RST ((GRB) | إعادة تعيين LCM Global ((إعادة تعيين:H= IOVCC) |
| 6 | NC | لا يوجد اتصال |
| 7 | الـ GND | الأرض |
| 8 | D0- | إدخال بيانات التفاضل في MIPI (سلبي) |
| 9 | D0+ | إدخال بيانات التفاضل في MIPI (إيجابي) |
| 10 | الـ GND | الأرض |
| 11 | D1- | إدخال بيانات التفاضل في MIPI (سلبي) |
| 12 | D1+ | إدخال بيانات التفاضل في MIPI (إيجابي) |
| 13 | الـ GND | الأرض |
| 14 | (كل) | إدخال ساعة التفاضل MIPI (سلبي) |
| 15 | CLK+ | إدخال ساعة التفاضل MIPI (إيجابي) |
| 16 | الـ GND | الأرض |
| 17 | D2- | إدخال بيانات التفاضل في MIPI (سلبي) |
| 18 | D2+ | إدخال بيانات التفاضل في MIPI (إيجابي) |
| 19 | الـ GND | الأرض |
| 20 | D3- | إدخال بيانات التفاضل في MIPI (سلبي) |
| 21 | D3+ | إدخال بيانات التفاضل في MIPI (إيجابي) |
| 22 | الـ GND | الأرض |
| 23-24 | NC | لا يوجد اتصال |
| 25 | الـ GND | الأرض |
| 26-29 | NC | لا يوجد اتصال |
| 30 | الـ GND | الأرض |
| 31 | LEDK | كاثود الضوء الخلفي |
| 32 | LEDK | كاثود الضوء الخلفي |
| 33-38 | NC | لا يوجد اتصال |
| 39 | LEDA | ضوء الخلفي |
| 40 | LEDA | ضوء الخلفي |
الدرجات القصوى المطلقة
| البند | الرمز | القيم | الوحدة | |
| دقيقة. | (ماكس) | |||
|
تشغيل الكهرباء |
الـ IOVCC | -صفر3 | 3.6 | V |
| الـ VCC | -صفر3 | 6.0 | V | |
| (أفي) | ... | ... | V | |
| فولتاج إشارة المدخل | السادس عشر | -صفر3 | الـ IOVCC | V |
| درجة حرارة العملية | القمة | -20 | 70 | °C |
| درجة حرارة التخزين | TST | -30 | 80 | °C |
خصائص الضوء الخلفي
| السمات | الرمز | دقيقة. | النوع | (ماكس) | الوحدة |
| LED التيار الأمامي | إذا | ... | 180 | 225 | mA |
| الجهد الأمامي لكل سلسلة LED | سلسلة VF | 11.6 | ... | 13.6 | فولت |
| مدة حياة المصابيح |
لا |
30000 |
40000 |
... |
ساعة |
| البند | الرمز | الحالة | القيم | |||
| دقيقة. | -أجل. | (ماكس) | ||||
|
زاوية النظر |
أنت |
سي آر 10 |
80 | 85 | - | |
| ΘD | 80 | 85 | - | |||
| ΘL | 80 | 85 | - | |||
| ΘR | 80 | 85 | - | |||
| وقت الاستجابة | طن + توف |
θ=Φ =0 ° عادي زاوية النظر |
- |
30 | 40 | |
| نسبة التباين | CR | 800 | 1000 |
- |
||
| الضوء | (ل) | 280 | 300 | - | ||
| توحيد الضوء | يو يو | 75 | 80 | - | ||
|
اللون (CIE1931) |
الأبيض |
WX | 0.320 | |||
| WY | 0.346 | |||||
|
أحمر |
RX | 0.644 | ||||
| RY | 0.329 | |||||
|
أخضر |
GX | 0.328 | ||||
| عام | 0.565 | |||||
|
الأزرق |
BX | 0.137 | ||||
| بواسطة | ||||||
| NTSC | 57% | |||||

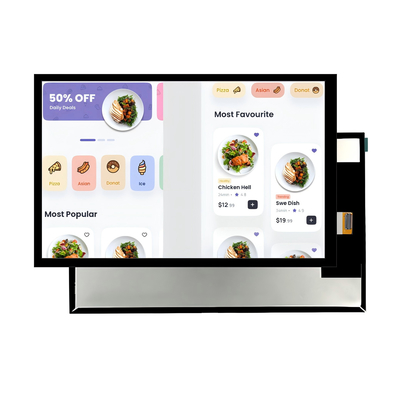

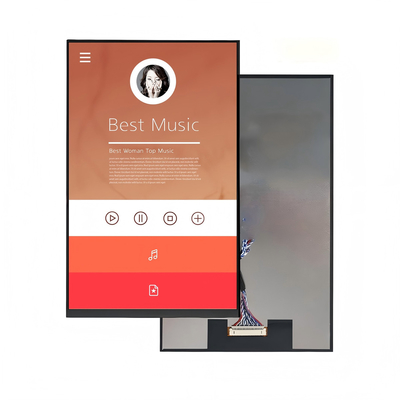

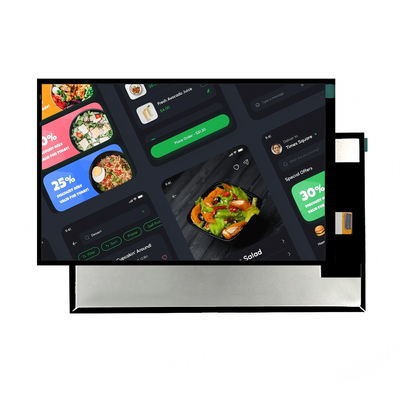

صورة المنتج
