تفاصيل المنتج:
|
| حجم العرض: | 1.09 بوصة دائرية | القرار: | 240 × 240 بكسل |
|---|---|---|---|
| واجهة: | SPI 4-Ware (SCL/SDA/CS/RS) | عمق اللون: | 262 ألف لون |
| دائرة السائق: | GC9A01 (غرام مضمن) | زاوية الرؤية: | 85 ° كل الاتجاهات |
| إضاءة السطح: | 400 شمعة / متر مربع | درجة الحرارة التشغيل.: | -20 درجة مئوية إلى +70 درجة مئوية |
| درجة حرارة التخزين: | -30 درجة مئوية إلى + 80 درجة مئوية | جهد التشغيل: | المنطق: 1.65-3.3V (IOVCC) |
| وقت الاستجابة: | 30ms (TR+TF نموذجية) | امتثال: | الوصول ، Rohs و Halogen خالية |
وحدة LCD TFT دائرية مقاس 1.09 بوصة مصممة للأتمتة الصناعية والأجهزة الطبية وأنظمة إنترنت الأشياء المتميزة. يحل تحديات التصميم الحرجة مع:
مثالية لاستبدال OLEDs في تطبيقات HMI عالية الموثوقية ذات المساحة المحدودة.
المواصفات التقنية الحاسمة
| الفئة | المعلم | دقيقة. | -أجل. | (ماكس) | الوحدة/الشروط |
|---|---|---|---|---|---|
| الكهرباء | الجهد المنطقي (IOVCC) | 1.65 | 3.3 | 3.3 | V (± 10٪) |
| الجهد التناظري (VCI) | 2.5 | 2.8 | 3.3 | V | |
| تيار النوم | - | <10 | - | μA (VDD=3.3V) | |
| البصرية | الضوء | 400 | 450 | - | cd/m2 (LED=40mA) |
| نسبة التباين | 800 | 1000 | - | (غرفة مظلمة) | |
| وقت الرد (GtG) | - | 30 | 35 | ms (25°C) | |
| الموثوقية | حماية ESD | ±4كيلو فولت | ± 8kV | - | (IEC 61000-4-2) |
| مقاومة الاهتزاز | - | - | 1.2 | غرام (1055 هرتز) | |
| مدة عمر LED (L70) | - | 25 ألف | - | الساعات (Ta=25°C) |
المزايا التنافسية
سائقي الرمز الصفر: مكتبات Arduino / STM32 HAL تقلل من وقت التطوير بمقدار أسبوعين.
التحكم الديناميكي في الطاقة: تخفيض الطاقة PWM (100Hz 1KHz) يقلل من الطاقة في حالة الاحتياط بنسبة 37٪ مقارنة بالمنافسين.
السطح المقاوم للكيماويات: المقاوم لمواد التطهير (متوافق مع معيار EN 60601-1).
تصميم مضاد للصدمات: 30.59×32.98مليمتر مع ثقوب تركيب.
تحسين البكسل الدائري: تصحيح γ مخصص (ΔE < 2.5 في الحواف).
85 درجة مشاهدة في جميع الاتجاهات: CR> 10 في مواقف الساعة 12/3/6/9.
| الصناعة | حالة الاستخدام | القيمة الرئيسية |
|---|---|---|
| طبية | أجهزة قياس النبض المحمولة | بدء البرد عند -20 درجة مئوية، سطح مضاد للميكروبات |
| إنترنت الأشياء الصناعي | لوحات أجهزة العداد الذكية | SPI المناعة من EMI (مستقر @ 30V/m) |
| المستهلك | أجهزة تتبع اللياقة البدنية | 0.5 ملم، رؤية ضوء الشمس 400 نيت |
▸ السلامة: EN 62368-1 (CE) ، FCC الجزء 15B
▸ المواد: RoHS 2011/65/EU، REACH المرفق XVII
▸ التعبئة والتغليف: ISTA 1A مقاومة للصدمات، معدل العيوب ≤0.5% (AQL 0.65)
لماذا يختار المهندسون SFTO109JY-7337AN
* "يحل تكامل الشاشة الدائرية في الأجهزة الطبية القابلة للارتداء مع التحكم الدقيق في SPI وقدرة البدء البارد عند -20 درجة مئوية.
فريق تصميم الأنظمة المدمجة، ميونيخ
أبعاد الخط الميكانيكي
المواصفات العامة
| البنود | المواصفات | الوحدة |
| عنصر القيادة | a-Si TFT | - |
| حجم الخطوط العريضة لـ LCM | 30.59 (H) × 32.98 (V) | ملم |
| المنطقة النشطة | 27.79 (H) × 27.79 (V) | ملم |
| عدد البكسلات | 240 ((H) X240 ((V) | البكسلات |
| ترتيب البكسلات | RGB الشريط الرأسي | - |
| مساحة البكسل | 0.1158 × 0.1158 | ملم |
| إظهار اللون | 262k | اللون |
| اتجاه الرؤية | كل | - |
| جهاز التحكم / السائق | GC9A01 | - |
| واجهة البيانات | SPI 4W | - |
| الضوء الخلفي | 2 مصباح LED أبيض | - |
| الوزن | TBD | g |
الدرجات القصوى المطلقة
| السمات | الرمز | دقيقة. | النوع | (ماكس) |
الجامعة t |
|
فولتاج التغذية |
الـ IOVCC | -صفر3 | - | 4.6 | V |
| مؤسسات رأس المال | -صفر3 | - | 4.6 | V | |
| بوابة TFT على الجهد | VGH | -صفر3 | - | 27 | V |
| TFT Gate Off الجهد | VGL | -صفر3 | - | 27 | V |
| التيار الأمامي للضوء الخلفي | إذا | - | 40 | mA | |
| درجة حرارة العمل | (TOPR) | -20 | +70 | °C | |
| درجة حرارة التخزين | TSTG | -30 | +80 | °C | |
| الرطوبة | RH | - | 90 | % |
خصائص التيار المباشر
| السمات |
(سم) بول |
دقيقة. | -أجل. | (ماكس) | الوحدة | ملاحظة |
| تشغيل الطاقة 1 |
الـ IOVC ج |
1.65 | 1.8 | 3.3 | V | |
| تشغيل الطاقة | مؤسسات رأس المال | 2.5 | 2.8 | 3.3 | V | |
| محرك البوابة الجهد العالي | VGH | 12 | - | 13 | V | |
| محرك البوابة الجهد المنخفض | VGL | -11 | - | -18 | V | |
|
الاستهلاك الحالي |
IDD | - | TBD | - | mA | الوضع الطبيعي |
|
IDD-SL الـ EEP |
TBD | يو إيه | وضع النوم | |||
| الجهد الدخالي مستوى | VIL | الـ GND | - | 0.3IOVCC | V |
IOVCC= 1.65 3.3 |
| الجهد الدخالي مستوى H | فيروس نقص المناعة | 0.7IOVCC | - | الـ IOVCC | V | |
| الجهد الخارجي مستوى | طيران | الـ GND | - | 0.2IOVCC | V | IOL= 1mA |
| الجهد الخارجي مستوى H | VoH | 0.8IOVCC | - | الـ IOVCC | V | IOH=-1mA |
خصائص وحدة الضوء الخلفي
| السمات | الرمز | الحالة | دقيقة. | النوع | (ماكس) | الوحدة |
| الجهد الأمامي | Vf | IL=40mA | - | 2.8 | 3.0 | V |
| التيار الأمامي | إيه إل | - | 40 | - | mA | |
| الضوء | (إلف) | IL=40mA | - | 450 | ... | cd/m2 |
| مدة حياة المصابيح | - | IL=40mA | 20,000 | 25,000 | ... | ساعة |

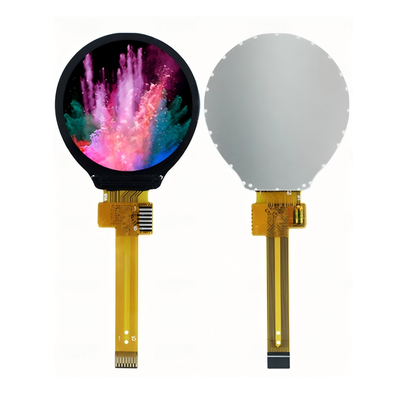

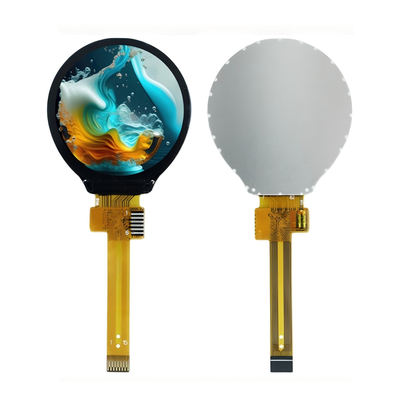

صورة المنتج
