تفاصيل المنتج:
|
| نوع العرض: | 20 حرفًا × 4 خطوط STN LCD | الجهد: | 3.0V ± 0.2V (استهلاك الطاقة المنخفض) |
|---|---|---|---|
| اتجاه الرؤية: | 06:00 | واجهات: | 8 بت MPU موازية |
| دائرة السائق: | SPLC780D أو ما يعادلها (الصف الصناعي) | الضوء الخلفي: | LED Green الصفراء (100 قرص مضغوط/متر مربع.) |
| درجة الحرارة التشغيل: | -20 درجة مئوية إلى +70 درجة مئوية | البعد: | 98 (L) x 60 (W) × 13.2 (T) |
| منطقة المشاهدة: | 77 (L) * 25.2 (W) | تعديل التباين: | بو دبوس (ضبط سهل) |
| الواجب/التحيز: | 1/16 واجب ، 1/5 تحيز | حماية البيئة والتنمية المستدامة: | ± 8KV الهواء / ± 4KV التلامس (قوي) |
| مصداقية: | تم اختباره وفقًا للمعيار MIL-STD-105E (متانة صناعية) | امتثال: | Rohs ، وصول ، توجيهات الاتحاد الأوروبي |
| إبراز: | وحدة LCD ذات 20x4 حرف STN,وحدة LCD صفراء/خضراء 20x4,Yellow/Green 20x4 LCD Module |
||
شاشة LCD من الدرجة المهنية 20 × 4 للأنظمة الصناعية والمتضمنة
SFBM2004HX-A-Y هو وحدة LCD ذات 20 × 4 حرف عالية الموثوقية مصممة لتطبيقات متطلبة في الأتمتة والأجهزة الطبية ومعدات المختبرات.تعمل عند 3 فولت مع استهلاك طاقة منخفض للغاية (0.15mA عادة) ، يوفر أداءً استثنائيًا عبر نطاقات درجات الحرارة الصناعية (من -20 درجة مئوية إلى +70 درجة مئوية).
المزايا التقنية الرئيسية
المواصفات التقنية الغوص العميق
الامتثال وطول العمر
لمهندسي التصميم
تحميل مخططات البينات، وأشكال الموجات التوقيتية (الصفحة 9) ، وجداول رسم خرائط DDRAM في ورقة البيانات الكاملة. متوافق مع ARM، PIC، و AVR MCUs.
الأبعاد الميكانيكية
المواصفات
| البند | القيمة القياسية |
| نوع العرض | عشرون حرفاً ، أربعة أسطر |
| نوع شاشة LCD | STN ((Y-G)) ، إيجابية ، TRANSMISSIVE |
| حالة السائق | وحدة الشاشة اللاسلكية: 1/16 وظيفة ، 1/5 تعصب |
| اتجاه الرؤية | الساعة السادسة |
| نوع الضوء الخلفي | أصفر أخضر |
| واجهة | واجهة MPU 8-بيت |
| مركز التحكم بالشاحنة | SPLC780D |
الدرجات القصوى المطلقة
| البند | الرمز | الحالة | دقيقة. | (ماكس) | الوحدة |
| فولتاج إمدادات الطاقة في النظام | VDD | - | -صفر3 | 5.5 | V |
| فولتاج إمدادات سائق الـ LCD | VLCD | - | 4.0 | 5.0 | V |
| الجهد المدخل | رقم سيارات السيارة | - | -صفر3 | 5.5 | V |
| درجة حرارة العمل | القمة | - | -20 | 70 | °C |
| درجة حرارة التخزين | TST | - | -30 | 80 | °C |
| رطوبة التخزين | HD | Ta < 40 °C | 20 | 80 | %RH |
الخصائص الكهربائية المتواصلة
| البند | الرمز | الحالة | دقيقة. | -أجل. | (ماكس) | الوحدة |
| فولتاج إمدادات المنطق | VDD | - | 2.8 | 3.0 | 3.5 | V |
| الجهد الدخالي العالي | فيروس نقص المناعة | - | 2.2 | - | 5.0 | V |
| الجهد الدخالي المنخفض | VIL | - | 0 | - | 0.6 | V |
| الصادرات عالية الجهد | VOH | - | 2.4 | - | 5.0 | V |
| الصادرات منخفضة الجهد | VOL | - | 0 | - | 0.4 | V |
خصائص الضوء الخلفي
| البند | الرمز | الشروط | دقيقة. | -أجل. | (ماكس) | الوحدة |
| الجهد الأمامي | Vf | إذا = 30mA | 2.9 | 3.0 | 3.1 | V |
| التيار العكسي | إير | إذا = 5v | 5 | يو إيه | ||
| متوسط السطوع | الرابع | إذا = 30mA | 100 | cd/m2 | ||
| التوحيد | Δ٪ | IVMin / IVMax * 100% | 75 | - | - | % |
| اللون | Y-G | |||||

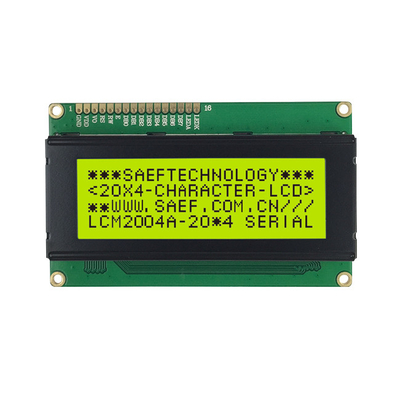

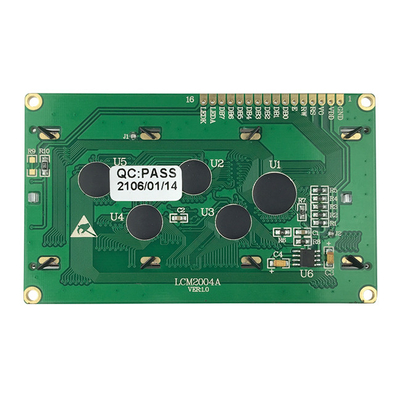

صورة المنتج

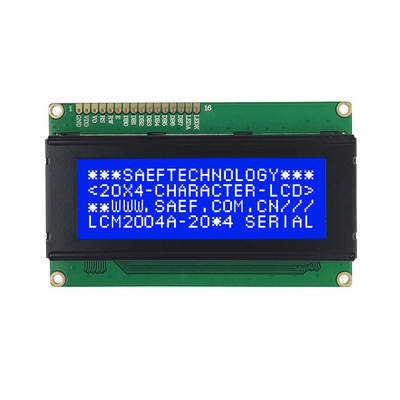

الوضع الأزرق STN اختياري
