تفاصيل المنتج:
|
| شاشة: | 2.8 بوصة جولة TFT | القرار: | 480x480 بكسل |
|---|---|---|---|
| نوع شاشة اللمس: | سعة (بنية G+F) | تكنولوجيا العرض: | شاشة IPS TFT LCD |
| دائرة السائق: | ST7701S | تحكم باللمس: | CST836U |
| واجهة: | 3spi + 18 بت RGB | زاوية الرؤية: | 85 ° كل الاتجاهات |
| إضاءة السطح: | 300 شمعة / متر مربع | درجة الحرارة التشغيل.: | -20 درجة مئوية إلى +70 درجة مئوية |
| درجة حرارة التخزين: | -30 درجة مئوية إلى + 80 درجة مئوية | صلابة سطح: | ≥6H الزجاج |
| امتثال: | متوافق مع REACH & RoHS | الإضاءة الخلفية عمر: | 40000 ساعة |
| إبراز: | شاشة LCD مستديرة 480x480,وحدة العرض LCD TFT المستديرة,وحدة عرض شاشة LCD ST7701S,Round TFT LCD Display Module,ST7701S TFT LCD Display Module |
||
شاشة IPS TFT الدائرية عالية الجودة 2.8 بوصة مع لمسة متكاملة
مصممة للتطبيقات الصناعية والتجارية، SFTO280XC-7333A-CT من Saef Technology يجمع بين لوحة IPS دائرية عالية الدقة 480x480 مع تقنية لمسة سعة قوية.مثالية للأجهزة الذكية، والمعدات الطبية، وواجهات السيارات حيث تتميز الشاشات المستديرة.
الخصائص التقنية الرئيسية:
معتمدة وموثوقة
مثالي ل:
• أجهزة التشغيل الصناعي • التكنولوجيا القابلة للارتداء • مقاييس السيارات • أجهزة التحكم في المنازل الذكية • الأجهزة الطبية
الضمان:ضمان وظيفي لمدة عام مع دعم فني مدى الحياة يتضمن إرشادات منع الحرق في الصور الثابتة
المواصفات العامة
| البند | المواصفات | الوحدة |
| حجم شاشة LCD | 2.76 | بوصة |
| وضع العرض | عادةً أسود | ... |
| القرار | 480 ((RGB) × 480 | بيكسل |
| مساحة البكسل | 0.1461*RGB*01461 | ملم |
| ترتيب البكسلات | الشريط الرأسي RGB | |
| اتجاه الرؤية | IPS | - |
| مقياس المخططات للوحدة | 78 ((H) * 78 ((V) * 3.87 ((D) | ملم |
| شاشة LCD AA | 70.13×70.13 | ملم |
| TP VA | 70.53×70.53 | ملم |
| الألوان | 262K | - |
| مركز التحكم بالشاحنة | ST7701S | - |
| حجم ذاكرة الوصول العشوائي | - | - |
| واجهة | 3SPI+18RGB | ... |
| الضوء الخلفي | مصباح ليد أبيض | ... |
| لمسة IC | CST836U | ... |
| صلابة سطح | ≥6H | ... |
| هيكل اللمس | G+F | ... |
| عدسة الغطاء | زجاج | ... |
| اللون | أسود | ... |
| درجة حرارة العمل | -20 درجة مئوية ~ +70 درجة مئوية | ... |
| درجة حرارة التخزين | -30°C~ +80°C | ... |
أبعاد الخط الميكانيكي
تعيين البين
| رقم PIN | الرمز | الوصف |
| 1 | LEDA | الـ LED ANODE |
| 2 | LEDK | كاثود LED |
| 3 | LEDK | كاثود LED |
| 4 | الـ GND | الأرض |
| 5 | مؤسسات رأس المال | مصدر الطاقة التناظري للكاميرا LCD (3.3 فولت) |
| 6 | إعادة تعيين | إعادة تعيين الإشارة |
| 7 | NC | لم يتم الاتصال |
| 8 | NC | لم يتم الاتصال |
| 9 | الـ SDA | إشارة بيانات SPI |
| 10 | SCK | إشارة ساعة SPI |
| 11 | CS | إشارة تحديد رقاقة SPI |
| 12 | PCLK | إشارة ساعة نقطة RGB |
| 13 | DE | إشارة تمكين بيانات RGB |
| 14 | VSYNC | إشارة مزامنة إطار RGB |
| 15 | HSYNC | إشارة مزامنة خط RGB |
| 16 إلى 33 | DB0-DB17 | بيانات RGB ((B2-B7,G2-G7,R2-R7) |
| 34 | الـ GND | الأرض |
| 35 | TP_INT | اضغط على أوقف |
| 36 | TP_SDA | إشارة بيانات IIC |
| 37 | TP_SCL | إشارة ساعة IIC |
| 38 | TP_RESET | إشارة إعادة تعيين اللمس |
| 39 | TP_VCI | لمسة مصدر الطاقة |
| 40 | TP_GND | لمس الأرض |
الدرجات القصوى المطلقة
| البند | الرمز | دقيقة. | (ماكس) | الوحدة |
|
تشغيل الكهرباء |
مؤسسات رأس المال | -صفر30 | +3.3 | V |
| الـ IOVCC | -صفر30 | +2.5 | V | |
| TP_VCI | / | / | V | |
| TP_IOVCC | / | / | V | |
| درجة حرارة العمل | أعلى | - عشرون0 | 70.0 | °C |
| درجة حرارة التخزين | Tst | - ثلاثون0 | 80.0 | °C |
|
التشغيل والتخزين الرطوبة |
Hstg | 10% | 90% | % ((RH) |
الخصائص الكهربائية
| البند | الرمز | دقيقة. | النوع | (ماكس) | الوحدة | |
| التيار الرقمي | الـ IOVCC | 1.65 | 1.8 | 1.95 | V | |
|
إمدادات التناظريةالجهد |
مؤسسات رأس المال | 2.5 | 2.8 | 3.3 | V | |
| طاقة TP | TP_VCI | / | / | / | V | |
| طاقة TP | TP_IOVCC | / | / | / | V | |
| فولتاج إشارة المدخل |
منخفضة المستوى |
VIL | 0 | - |
0.3 × الـ IOVCC |
V |
|
عالية المستوى |
فيروس نقص المناعة |
0.7 × الـ IOVCC |
- | الـ IOVCC | V | |
|
التيار الرقميفولتاج التغذية |
IIOVCC | - | 20 | 35 | أمي | |
| التيار التناظري لجهد التغذية | IVCI | - | 35 | 50 | أمي | |
حالة القيادة لوحدة الضوء الخلفي
| البند | الرمز | دقيقة. | النوع | (ماكس) | الوحدة |
| التيار الأمامي | إذا | - | 80 | - | أمي |
| الجهد الحالي للأمام | VF | 2.8 | 2.9 | - | V |
|
قوة الضوء الخلفيالاستهلاك |
WBL | 224 | 232 | - | mW |
| عمر التشغيل | ... | 30000 | 40000 | ... | الساعات |

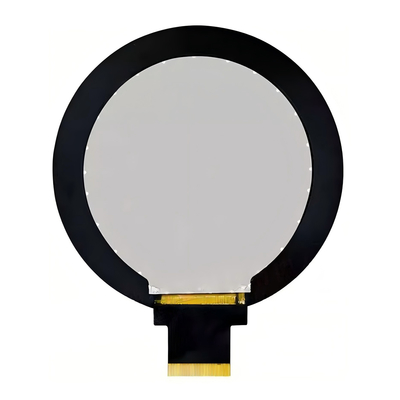

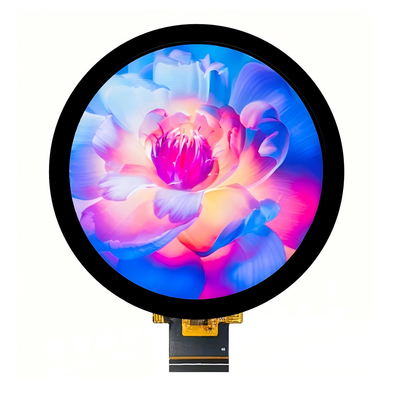

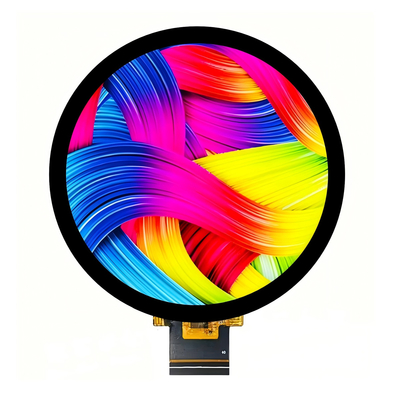

صورة المنتج
