تفاصيل المنتج:
|
| نوع العرض: | شاشات الكريستال السائل حرف | شكل: | 20 حرفًا × 4 خطوط |
|---|---|---|---|
| تكنولوجيا: | Stn إيجابية transmissive | عرض اللون: | الأخضر الأصفر |
| اتجاه الرؤية: | 06:00 | الضوء الخلفي: | LED الأبيض (مضاء جانبي) |
| واجهة: | 8 بت متوازي (HD44780 متوافق) | دائرة السائق: | SPLC780D |
| الجهد المنطقي: | 3.3 فولت | درجة الحرارة التشغيل: | -20 درجة مئوية إلى +70 درجة مئوية |
| حياة: | 40000 ساعة | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | شاشة LCD ذات 20x4 حرف,وحدة العرض LCD للشخصيات STN,وحدة عرض LCD شخصية,STN Character LCD Display Module,Character LCD Display Module |
||

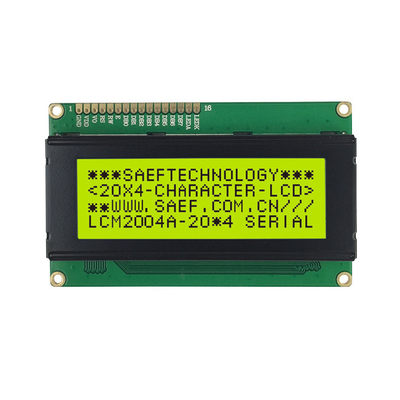

وحدة LCD صناعية ذات 20 × 4 شخصية لنظم HMI & Control
الشاشة الصلبة من Saef Technology تقدم نصاً صفراء/خضراء واضحة في البيئات القاسية، مصممة لأتمتة صناعية ألمانية وأمريكية مع توافق 3.3 فولت.
المزايا الرئيسية للمهندسين:
HD44780- تصميم متوافق
- نعمالموثوقية الصناعية
كفاءة طاقة محسّنة
المواصفات التقنية:
حجم الحرف: 4.76×2.96 ملم
منطقة الرؤية: 77 × 25.2 مم
الأبعاد: 98 × 60 × 13.2 ملم
واجب/تحيز: 1/16 واجب، 1/5 تحيز
التطبيقات:
أتمتة المصانع (صناعة 4.0)
أجهزة التحكم الآلي
معدات المختبر. أنظمة التكييف
محطات البيع بالتجزئة
الامتثال والضمان:
متوافق مع القانون الروهاس/ريتش
ضمان عام واحد.
الأبعاد الميكانيكية
المواصفات
| البند | القيمة القياسية |
| نوع العرض | 20 حرف × 4 خطوط |
| نوع شاشة LCD | رقم STN ، إيجابي ، أصفر / أخضر ، ناقل |
| حالة السائق | وحدة الشاشة اللاسلكية: 1/16 وظيفة ، 1/5 تعصب |
| اتجاه الرؤية | الساعة السادسة |
| نوع الضوء الخلفي | البيضاء الجانبية |
| واجهة | واجهة MPU 8-بيت |
| مركز التحكم بالشاحنة | SPLC780D |
المواصفات الميكانيكية
| البند | القيمة القياسية | الوحدة |
| مقياس المخطط | 98 ((L) * 60 ((W) * ماكس 13.2 ((T) | ملم |
| منطقة المشاهدة | 77 ((L) * 25.2 ((W) | ملم |
| حجم النقطة | 0.56 ((W) × 0.56 ((H) | ملم |
| مسافة النقطة | 0.6 ((W) × 0.6 (H) | ملم |
| حجم الحرف | 4.76 ((W) × 2.96 ((H) | ملم |
الدرجات القصوى المطلقة
| البند | الرمز | الحالة | دقيقة. | (ماكس) | الوحدة |
| فولتاج إمدادات الطاقة في النظام | VDD | - | -صفر3 | 3.5 | V |
| فولتاج إمدادات سائق الـ LCD | VLCD | - | VDD-12 | VDD-0.3 | V |
| الجهد المدخل | رقم سيارات السيارة | - | -صفر3 | VDD + 0.3 | V |
| درجة حرارة العمل | القمة | - | -20 | 70 | °C |
| درجة حرارة التخزين | TST | - | -30 | 80 | °C |
| رطوبة التخزين | HD | Ta < 40 °C | 20 | 90 | %RH |
الخصائص الكهربائية المتواصلة
| البند | الرمز | الحالة | دقيقة. | -أجل. | (ماكس) | الوحدة |
| فولتاج إمدادات المنطق | VDD | - | - | 3.3 | - | V |
| الجهد الدخالي العالي | فيروس نقص المناعة | - | 0.8VDD | - | VDD | V |
| الجهد الدخالي المنخفض | VIL | - | الـ GND | - | 0.3VDD | V |
| الصادرات عالية الجهد | VOH | - | 0.7VDD | - | VDD | V |
| الصادرات منخفضة الجهد | VOL | - | الـ GND | - | 0.2VDD | V |

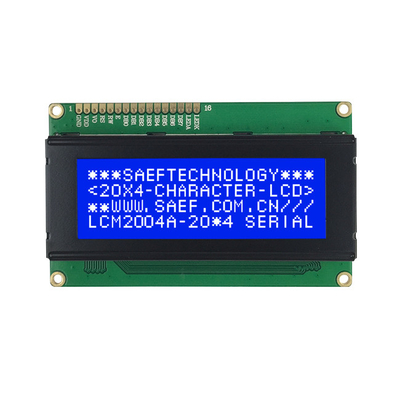

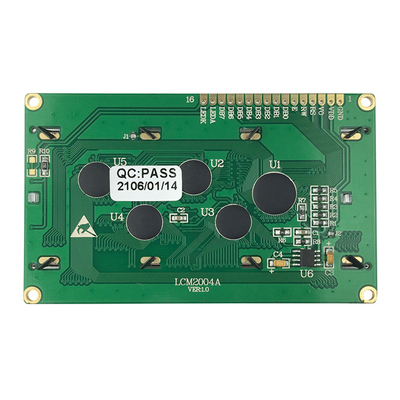

صور المنتج
