تفاصيل المنتج:
|
| المنتج: | 2.8 بوصة TFT LCD | القرار: | 480 × 640 بكسل |
|---|---|---|---|
| اللون: | 262K | نوع العرض: | شاشة IPS TFT LCD |
| واجهة: | RGB | زاوية الرؤية: | 80°/80°/80°/80° (L/R/U/D) |
| دائرة السائق: | ST7701S | الاتصال: | نوع الجهاز |
| إضاءة السطح: | 1000 cd/m2 (نيتس) | التطبيقات: | الصناعية والطبية والسيارات |
| عمر LED: | 40000 ساعة | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | 2.8 بوصة TFT LCD Module,وحدة TFT LCD عالية السطوع,وحدة LCD TFT 480x640,High Brightness TFT LCD Module,480x640 TFT LCD Module |
||
حول هذا البند SFTO280PY-7201AN
| فئة المواصفات | تفاصيل |
|---|---|
| السطوع | 1000 نيت (cd/m2) ٪ 60% أكثر إشراقا من الشاشات الصناعية القياسية |
| حجم الشاشة | 2.8 بوصة (شماليا) ، مساحة عرض 43.2x57.6mm |
| القرار | 480RGB ((H) × 640 ((V) البكسلات مثالية للرسومات المفصلة والنص |
| واجهة | واجهة RGB مع التحكم في SPI (الدبابيس 27-29) ، متوافقة مع MCU الرئيسي |
| زاوية النظر | 80°/80°/80°/80° (L/R/U/D) وضوح الرؤية الكاملة من أي اتجاه |
| نسبة التباين | 1200تمييز حاد بين العناصر الخفيفة والظلمة |
| الضوء الخلفي | نوع الضوء الجانبي LED (6 LEDs) ، 11.2-13.6V ، عمر 40،000 ساعة |
| نطاق الحرارة | التشغيل: -20 درجة مئوية إلى 70 درجة مئوية؛ التخزين: -30 درجة مئوية إلى 80 درجة مئوية |
| الأبعاد | 46.2x65.2x2.3mm (±0.2mm) تصميم رقيق للتركيبات المدمجة |
شاشة TFT LCD عالية السطوع 1000nits 2.8 بوصة هي الحل النهائي للمحترفين الذين يبحثون عن شاشة قوية ومتنوعة وعالية الأداء.رفع أجهزتك مع لامعة لا مثيل لها والوضوح، وتلبية مجموعة متنوعة من التطبيقات من الصناعات إلى الإلكترونيات الاستهلاكية.
لمزيد من المعلومات أو العينات، أو لمناقشة احتياجاتك المحددة، يرجى الاتصال بنا.
الأبعاد الخارجية
تعريف دبوس الواجهة
| رقم البين | الرمز | الوظيفة |
| 1 | LEDA | الضوء الخلفي LED ((كاثود) |
| 2 | LEDK | الضوء الخلفي LED ((كاثود) |
| 3 | الـ GND | الأرض |
| 4 | VDD | إمدادات الطاقة. 2.8 ~ 3.3 فولت |
| 5 | الـ GND | الأرض |
| 6 | إعادة تعيين | اعيد وضع المدخلات |
| 7 | الـ GND | الأرض |
| 8 ~ 25 | DB17~DB0 | إدخال البيانات الأزرق RGB |
| 26 | الـ GND | الأرض |
| 27 | الـ SDA | ساعة واجهة SPI |
| 28 | الـ SCL | ساعة واجهة SPI |
| 29 | CS | الشريحة تحديد دبوس الإدخال |
| 30 | HSYNC | إشارة مزامنة خطية لتشغيل واجهة RGB |
| 31 | HSYNC | إشارة مزامنة الإطار لعملية واجهة RGB |
| 32 | PCLK | إشارة ساعة نقطة لعملية واجهة RGB |
| 33 | DE | إشارة تمكين البيانات لتشغيل واجهة RGB |
| 34 | الـ GND | الأرض |
الخصائص الكهربائية
| البند | الرمز | دقيقة. | -أجل. | (ماكس) | الوحدة |
| الجهد التناظري | VDD | 2.4 | 2.8 | 3.3 | V |
| الجهد الرقمي | VDDI | - | - | - | |
| إشارة الدخول الجهد | فيروس نقص المناعة | 0.7VDDI | - | VDDI | V |
| VIL | الـ GND | - | 0.3VDDI | V |
وحدة الضوء الخلفي (GND=0V)
| البند | الرمز | دقيقة | النوع | ماكس | الوحدة |
| التيار LED | إيه إل | - | 45 | 60 | mA |
| فولتاج LED | VL | - | 11.2 | 13.6 | V |
| مدة حياة المصابيح | ساعة | 40000 | - | - | ساعة |
المواصفات البصرية
| البند | الرمز | الحالة | دقيقة | النوع | ماكس | الوحدة | |
| ضوء الأبيض (الوسط) | (إلف) |
Θ=0 عادي المشاهدة الزاوية IBL=80mA |
1000 | 1100 | ... | cd/m2 | |
| وقت الاستجابة | Tr+Tf | ... | 35 | 40 | ms | ||
| نسبة التباين | CR | 900 | 1200 | ... | ... | ||
|
اللون الصبغية (CIE1931) |
الأبيض |
Wx | 0.278 | 0.308 | 0.338 | ||
| (وي) | 0.309 | 0.339 | 0.369 | ||||
|
زاوية النظر |
هـور |
ΘL |
CR≥10 |
... | 80 | ... | |
| ΘR | ... | 80 | ... | ||||
|
(في) |
ـ ـ | ... | 80 | ... | |||
| ΘD | ... | 80 | ... | ||||
| توحيد السطوع | المتوسط | Θ=0 | 80 | 90 | ... | % | |
| مجموعة الألوان | NTSC | Θ=0 | 65 | 70 | ... | % | |

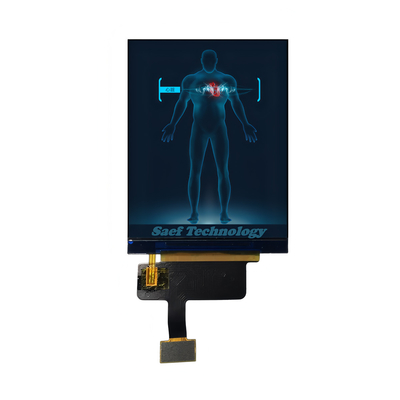

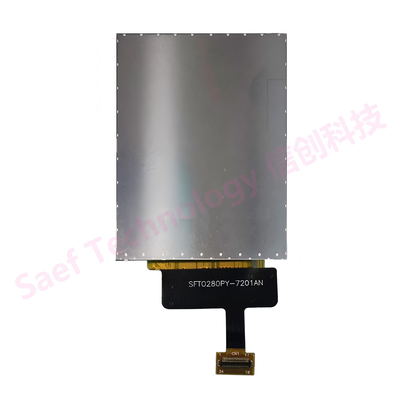

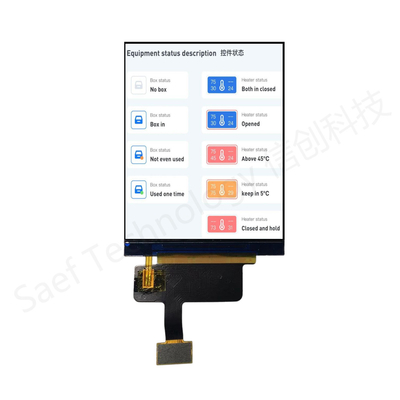

صورة المنتج
