تفاصيل المنتج:
|
| المنتج: | 0.96" SPI OLED | الهيكل: | COG + PCB |
|---|---|---|---|
| القرار: | 128 × 64 بكسل | واجهات: | SPI |
| زاوية الرؤية: | كل زاوية المشاهدة | الرقم السري: | 7 دبابيس |
| اللون: | أبيض أو أزرق اختياري | حجم الوحدة: | 27.5 (W) × 27.8 (H) × 2.7 (T) |
| زجاج: | PMOLED (مصفوفة سلبية OLED) | جهاز التحكم: | SSD1306 أو ما يعادلها |
| إمدادات الطاقة: | 3 فولت/5 فولت | -أعمل مؤقتًا: | -40 إلى + 85 |
| نسبة التباين: | 2000 : 1 ( تباين الغرفة المظلمة ) | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | وحدة عرض OLED مقاس 0.96 بوصة,شاشة OLED 128x64 0.96 بوصة,إنترنت الأشياء شاشة OLED 0.96 بوصة,128x64 0.96 Inch OLED Display,IoT 0.96 Inch OLED Display |
||
حول هذا المنتج: SFOM096YZ7-12864WB-01
أقدم لك شاشة OLED من 0.96 بوصة - SSD1306 SPI، 128x64 الشريك المثالي لمشاريعكيحتوي الشاشة المدمجة على دقة مذهلة من 128x64 بكسل، توفير صور واضحة وواضحة تعزز مشروعك وتعرض بياناتك بشكل جميل.
الخصائص الرئيسية:
أداء واضح: مع تقنية OLED، يوفر هذا الشاشة تباينًا عالًا وأسود عميق، مما يضمن أن الرسومات والنص تبرز بألوان نابضة بالحياة وتفاصيل حادة.
الحجم المدمج: مقاس 0.96 بوصة فقط على الشمال، وهو صغير بما فيه الكفاية ليتسع في المساحات الضيقة مع توفير منطقة مشاهدة مثيرة للإعجاب مناسبة لمجموعة متنوعة من التطبيقات.
التكامل السهل: جهاز التحكم SSD1306 وواجهة SPI يجعل من السهل بشكل لا يصدق الاتصال والتكامل في إعدادات Arduino أو IoT الحالية. قم بالعمل مع الحد الأدنى من الجهد!
استهلاك طاقة منخفض: مثالية للتطبيقات التي تعمل بالبطارية، هذه الشاشة OLED تستهلك القليل جدا من الطاقة، مما يسمح لمشاريعك أن تستمر لفترة أطول دون شحن متكرر أو استبدال البطارية.
تطبيقات متعددة الاستخدامات: مثالية لمجموعة واسعة من المشاريع، بما في ذلك الأجهزة القابلة للارتداء والأجهزة المحمولة وأجهزة المنزل الذكية، وأكثر من ذلك. سواء كنت تعرض رسائل نصية بسيطة أو رسومات معقدة،هذه الشاشة تغطيك.
لماذا تختارنا؟
أفضل سعر في الولايات المتحدة الأمريكية: نحن نقدم الأسعار الأكثر تنافسية دون التنازل عن الجودة، وضمان حصولك على أفضل قيمة مقابل أموالك.
الدعم الممتاز: فريق دعم العملاء الخاص بنا هنا لمساعدتك في أي شيء تحتاج إليه، من التثبيت إلى أفكار المشروع.
تحديث مشاريع التصنيع الخاصة بك مع شاشة OLED 0.96 بوصة - SSD1306 SPI، 128x64.اطلبي من نفسك اليوم وابدأي بإنشاء عروض استثنائية بسهولة.
الأبعاد الخارجية
تعريف دبوس الواجهة
| رقم PIN | الرمز | الوصف |
| 1 | الـ GND | أرضية الدوائر المنطقية |
| 2 | VDD | مصدر الطاقة للمنطق |
| 3 | SCK | مدخلات الساعة المتسلسلة |
| 4 | الـ SDA | إدخال البيانات المتسلسلة |
| 5 | الـ RST | هذا الدبوس هو إدخال إشارة إعادة ضبط.عندما يكون الدبوس منخفضًا، يتم تشغيل الشريحة.حافظ على سحب هذا الدبوس مرتفعًا أثناء التشغيل الطبيعي. |
| 6 | العاصمة | هذا الدبوس هو الدبوس التحكم البيانات / أمر.عندما يتم سحب الدبوس عالية ووضع واجهة سلسلة هو المحدد، سيتم تفسير البيانات في SDIN كما البيانات.عندما يتم سحب منخفضة،سيتم نقل البيانات في SDIN إلى سجل القيادةفي وضع I2C، هذا الدبوس يعمل كـ SA0 لاختيار عنوان العبيد. |
| 7 | CS | تحديد الشريحة. يتم تحديد الشريحة عندما CS0="L". |
الخصائص الكهربائية البصرية
| البنود | الرمز | دقيقة. | -أجل. | (ماكس) | الوحدة | ملاحظة | |
| ضوء العمل | (ل) | 80 | 100 | - | cd /m2 | جميع البكسلات تعمل | |
| استهلاك الطاقة | (ب) | - | 50 | 60 | mW | 30% من البكسلات | |
| تردد الإطار | (إر) | - | 105 | - | هرتز | - | |
|
اللون التنسيق |
الأزرق | CIE x | 0.11 | 0.15 | 0.19 |
CIE1931 |
غرفة مظلمة |
| CIE y | 0.21 | 0.25 | 0.29 | ||||
| وقت الاستجابة | إرتفع | تـر | - | 10 | - | نحن | - |
| التآكل | Td | - | 10 | - | نحن | - | |
| نسبة التباين | سي سي | 10000:1 | - | - | - | غرفة مظلمة | |
| زاوية النظر | θ | 160 | - | - | الدرجة | - | |
| عمر التشغيل | أعلى | 22000 | - | - | الساعات | L= 80 cd/m2 | |

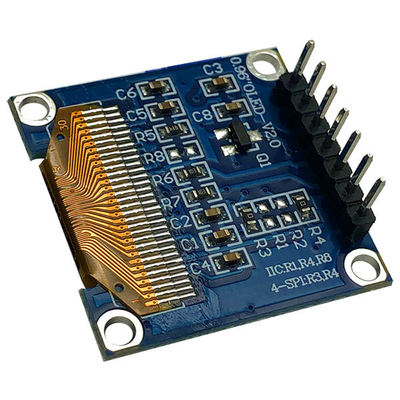

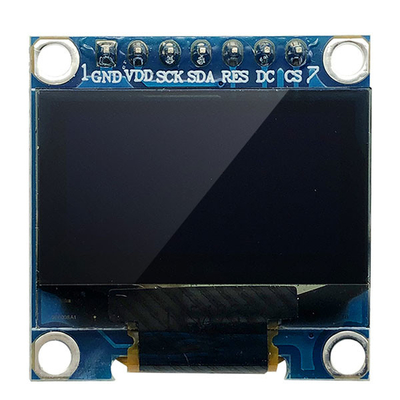

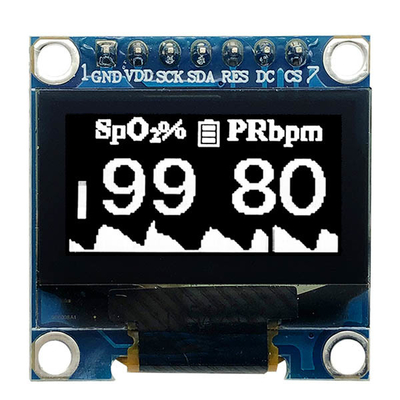

صورة المنتج
