تفاصيل المنتج:
|
| المنتج: | 1.28 بوصة TFT LCD | القرار: | 240 × 240 |
|---|---|---|---|
| دائرة السائق: | GC9A01 أو ما يعادلها | شاشة لمسة: | بدون ، PCAP اختياري |
| غطاء زجاجي: | قابلة للتخصيص | اتجاه الرؤية: | IPS جميع زوايا الرؤية |
| واجهة: | SPI (يمكن تخصيصها) | الاتصال: | ZIF (قابل للتخصيص） |
| الرقم السري: | 12 دبوس (يمكن تخصيصها) | إضاءة السطح: | 350 CD/M2 (NITS) (قابل للتخصيص） |
| عمر LED: | 40000 ساعة | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | شاشة LCD TFT مستديرة 240x240,شاشة LCD TFT مستديرة قابلة للتخصيص,شاشة LCD TFT مستديرة باللمس,Customizable Round TFT LCD,PCAP Touch Round TFT LCD |
||
رفع أجهزة الارتداء والأجهزة الالكترونية مع شاشة LCD TFT المستديرة بطول 1.28 بوصة
مصممة لتطبيقات متطورة، هذه الشاشة LCD TFT المستديرة 1.28 بوصة تجمع بين الدقة العالية، الميزات القابلة للتخصيص، والأداء القوي.أو أجهزة إنترنت الأشياء الصناعية، يوفر وضوحا وموثوقية استثنائية.
الخصائص الرئيسية
المواصفات التقنية
التطبيقات
لماذا تختارنا؟
اطلب الآن واصنع حسب احتياجاتك
قم بزيارة موقعنا الإلكتروني لاستكشاف هذا المنتج وطلب عرض: www.saefdisplay.com
مواصفات المنتج
| البند | المحتوى |
| حجم الشاشة | 1.28 (قطر) |
| وضع العرض | عادةً أسود |
| القرار | 240 (H) RGB × 240 (V) |
| مسافة النقطة | 0.135 ((H) × 0.135 ((V) mm |
| المنطقة النشطة | φ32.4 ملم |
| حجم الوحدة | 35.6 ((H) x 38. 1 ((V) x1.6 ((D) mm |
| ترتيب الألوان | RGB الشريط الرأسي |
| واجهة | واجهة SPI |
| محرك القيادة | GC9A01 |
| الضوء ((cd/m2) | 350 (TYP) |
| اتجاه الرؤية | IPS، كل زاوية الرؤية |
| الضوء الخلفي | 2 مصباح LED أبيض |
| التشغيل الاحتياطي. | -20 درجة مئوية ~ + 70 درجة مئوية |
| حرارة التخزين | -30°C ~ + 80°C |
| الوزن | 1.2 |
الأبعاد الميكانيكية
تعريف دبوس الواجهة
| لا. | الرمز | الوصف |
| 1 | الـ GND | أرضية الطاقة |
| 2 | LEDK | الكاثود LED |
| 3 | LEDA | الـ LED Anode |
| 4 | VDD | إمدادات الطاقة لـ Analog |
| 5 | الـ GND | أرضية الطاقة |
| 6 | الـ GND | أرضية الطاقة |
| 7 | D/C | عرض البيانات / دبوس اختيار الأوامر في واجهة تسلسلية ذات أربعة خطوط. |
| 8 | CS | دبوس تحديد الرقاقة، فعالة منخفضة، معطلة عالية. |
| 9 | الـ SCL | يستخدم هذا الدبوس ليكون ساعة واجهة سلسلة |
|
10 |
الـ SDA | SPI واجهة مدخل / مخرج دبوس.البيانات مقفلة على الحافة الصاعدة من إشارة SCL. |
|
11 |
إعادة تعيين |
هذه الإشارة سوف تعيد تعيين الجهاز ويجب أن تطبق لإطلاق الشريحة بشكل صحيح. الإشارة نشطة منخفضة. |
| 12 | الـ GND | أرضية الطاقة |
الدرجات القصوى المطلقة
| المعلم | الرمز | دقيقة | ماكس | الوحدة |
| تشغيل الجهد (I/O) | VDD | -صفر3 | 4.6 | V |
| فولتاج إمدادات التناظرية | VDDIO | -صفر3 | 4.6 | V |
| الجهد المدخل المنطقي | رقم السيارة | -صفر3 | VDD + 0.3 | V |
| درجة حرارة العملية | أعلى | -20 | 70 | °C |
| درجة حرارة التخزين | Tst | -30 | 80 | °C |
الخصائص الكهربائية
| المعلم | الرمز | دقيقة | النوع | ماكس | الوحدة |
| الجهد للضوء الخلفي LED | VbL | 2.9 | 3.0 | 3.1 | V |
| فولتاج الإمداد للمنطق | VDD | 2.5 | 2.8 | 3.3 | V |
| فولتاج تشغيل الواجهة | VDDIO | 1.65 | 1.8 | 3.3 | V |
| محرك البوابة عالية الجهد | VGH | 12 | - | 13 | V |
| محرك البوابة الضغط المنخفض | VGL | -11 | - | -8 | V |
| التيار التشغيلي لـ VDD | IDD | ... | 2 | 3 | mA |
| التيار للضوء الخلفي LED | I bL | 35 | 40 | 45 | mA |
| السطوع | لبر | 300 | 350 | ... | cd/m2 |
| النوم في وضع VDD | إد | ... | 15 | 30 | يو إيه |
| النوم في وضع VDDIO | أنا أفعل | ... | 5 | 10 | يو إيه |
الخصائص البصرية
| البند | الرمز | ظروف القياس | دقيقة. | -أجل. | (ماكس) | الوحدة | |
| وقت الاستجابة | Tr+Tf | θ = 0o φ = 0o | 25 oC |
- |
30 | 35 | ms |
|
زاوية النظر |
θ |
φ = 0o | 25 oC | 80 | 85 |
- |
درجة |
| φ = 180o | 25 oC | 80 | 85 |
- |
|||
|
θ |
φ = 90o | 25 oC | 80 | 85 |
- |
||
| φ = 270o | 25 oC | 80 | 85 |
- |
|||
| نسبة التباين | CR | - | 25 oC | 900 | 1100 | - | - |
|
لونCIEالتنسيق |
الأبيض | إكس | 25 oC | 0.304 | 0.324 | 0.344 |
- |
| Y | 25 oC | 0.367 | 0.347 | 0.367 | |||
| أحمر | إكس | 25 oC | 0.624 | 0.644 | 0.664 | ||
| Y | 25 oC | 0.313 | 0.333 | 0.353 | |||
| أخضر | إكس | 25 oC | 0.305 | 0.325 | 0.345 | ||
| Y | 25 oC | 0.546 | 0.566 | 0.586 | |||
| الأزرق | إكس | 25 oC | 0.114 | 0.134 | 0.154 | ||
| Y | 25 oC | 0.104 | 0.124 | 0.144 | |||
| النقل (مع الاستقطاب) | 4.4 | 4.9 |
% |
||||

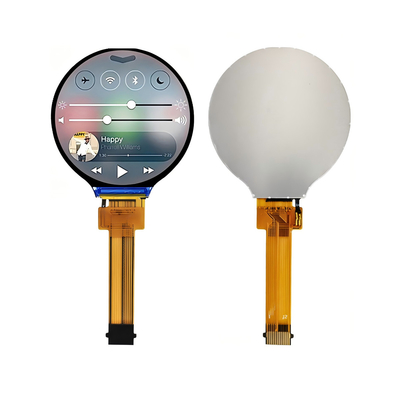

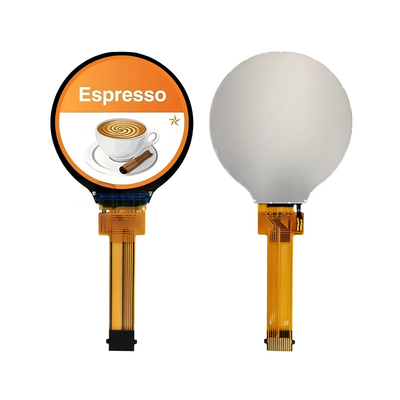

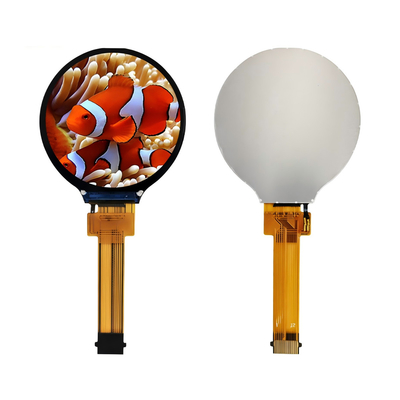

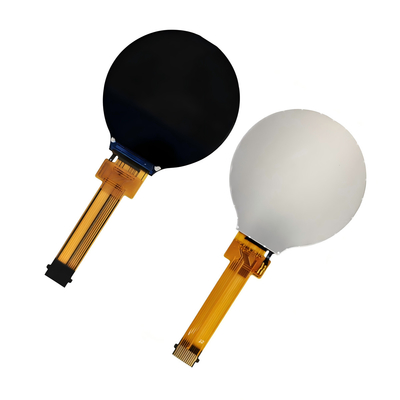

صورة المنتج
