تفاصيل المنتج:
|
| المنتج: | شاشة OLED مقاس 0.91 بوصة | القرار: | 128*32 بكسل |
|---|---|---|---|
| وضع العرض: | مصفوفة سلبية | واجهة: | SPI |
| عرض اللون: | أبيض ، أصفر ، أزرق اختياري | بصريات: | كل زوايا الرؤية |
| مخطط خافت.: | 30.00 (W) × 11.5 (H) x 1.3 (T) | المنطقة النشطة: | 22.38 (W) x 5.58 (H) |
| درجة الحرارة التشغيل: | -40 درجة مئوية إلى + 80 درجة مئوية | درجة حرارة التخزين: | -40 درجة مئوية إلى + 85 درجة مئوية |
| الرقم السري: | 14 دبابيس | حزمة IC: | التكلفة |
| اتصال الوحدة: | نوع ZIF | واجب: | 1/32 |
| امتثال: | متوافق مع REACH & RoHS | ||
| إبراز: | شاشة OLED 128X32,واجهة SPI شاشة OLED,أجهزة إنترنت الأشياء شاشة OLED,SPI Interface OLED Display,IoT Devices OLED Display |
||
حول هذا المنتج - وحدة الرسومات OLED SFOS091JY-7269PAN
قم بتحديث مشاريع إنترنت الأشياء الخاصة بك باستخدام شاشة OLED من 0.91 بوصة، مع شاشة عالية الدقة 128×32 بكسل وواجهة SPI منخفضة الطاقة.تم تصميم هذه الوحدة العرضية المدمجة والفعالة لتوفير، صور نابضة بالحياة مع استهلاك طاقة ضئيلة، مما يجعلها مثالية لمجموعة متنوعة من التطبيقات، بما في ذلك الساعات الذكية والأجهزة المحمولة وأنظمة المنزل الذكي.
الخصائص الرئيسية:
المواصفات التقنية:
التطبيقات المثالية:
هذا الشاشة OLED من 0.91 بوصة مثالية للتطبيقات التي تتطلب توازن بين الدقة العالية، واستهلاك الطاقة المنخفضة، وخيارات شاشة قابلة للتخصيص.لوحة تحكم صناعية، أو أداة منزلية ذكية، هذه الوحدة عرض يوفر الأداء والموثوقية التي تحتاج إليها.
لماذا تختار وحدات العرض OLED الخاصة بنا؟
تحسين مشروعك:
قم بتحديث شاشة عرضك البصري مع شاشة OLED من 0.91 بوصة وتجرب الفرق في الجودة والأداء.اطلب الآن واتخذ الخطوة الأولى نحو تعزيز مشروعك مع حل عرض موثوق به وعالي الأداء.
رسم المخطط الميكانيكي
الدرجات القصوى المطلقة
| المعلم | الرمز | دقيقة | ماكس | الوحدة |
|
فولتاج التغذية |
VDD | -صفر5 | 2.75 | V |
| الـ VCC | -صفر5 | 21 | V | |
| VDDIO | -صفر5 | مؤسسات رأس المال | V | |
| مؤسسات رأس المال | -صفر3 | 4 | V | |
| درجة حرارة العمل | القمة | -40 | 85 | .C |
| درجة حرارة التخزين | TSTG | -65 | 150 | .C |
| وقت الحياة (140 cd/m2) | 33,000 | - | ساعة |
الخصائص البصرية
|
السمات |
الرمز | الشروط | دقيقة | النوع | ماكس | الوحدة |
|
السطوع (VCC يتم توفيرها خارجياً) |
لبر |
الملاحظة 5 |
80 |
100 |
- |
cd/m2 |
| (سي.آي.إي) (أبيض) | (x) (y) | عام 1931 | 0.250.27 | 0.290.31 | 0.330.35 | |
| تناقض الغرفة المظلمة | CR | - | 2000:1 | - | ||
| زاوية النظر | 160 | - | - | درجة |
خصائص التيار المباشر
|
السمات |
الرمز | الشروط | دقيقة | النوع | ماكس |
الوحدة |
| فولتاج إمدادات المنطق | VDD | 2.4 | 2.5 | 2.6 | V | |
| فولتاج التغذية للعمل | مؤسسات رأس المال | 2.4 | 2.8 | 3.5 | V | |
| إمدادات الطاقة لدبابيس الدخول والخروج | VDDIO | 1.65 | مؤسسات رأس المال | V | ||
|
الجهد التشغيلي لجهاز OLED |
الـ VCC |
الملاحظة 5 |
11.5 |
12 |
12.5 |
V |
|
مدخلات عالية المستوى |
فيروس نقص المناعة |
IOUT = 100μA، 3.3MHz |
0.8×VDDIO |
- |
VDDIO |
V |
| مدخلات منخفضة المستوى | VIL | IOUT = 100μA، 3.3MHz | 0 | - | 0.2×VDDIO | V |
| إنتاج عالي المستوى | VOH | IOUT = 100μA، 3.3MHz | 0.9×VDDIO | - | VDDIO | V |
| إنتاج منخفض المستوى | VOL | IOUT = 100μA، 3.3MHz | 0 | - | 0.1×VDDIO | V |
| التيار التشغيلي لـ VCI | ICI | - | 95 | 120 | μA | |
| التيار التشغيلي لـ VCC | الـ ICC |
|
- |
34.5 |
40 |
mA |
| حالي وضع النوم لـ VDD | IDD، النوم | - | 1 | 10 | μA | |
| حالي وضع النوم لـ VDDIO | إدديو، النوم | 1 | 10 | |||
|
حاله وضع النوم لـ VCI |
ICI، النوم | - | 2 | 50 |
μA |

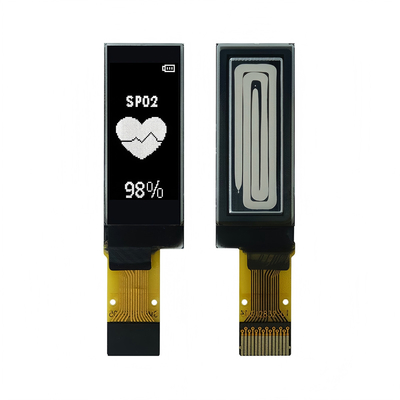

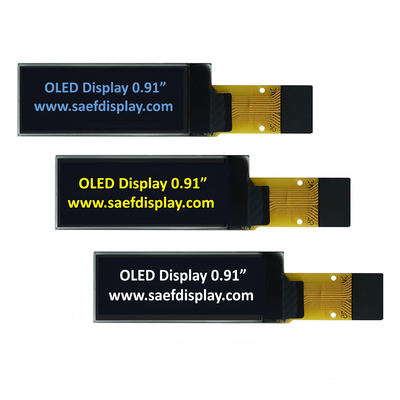

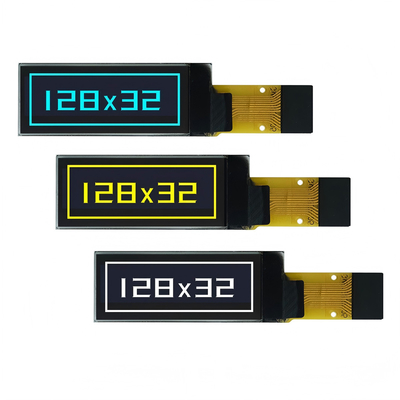

صورة المنتج
