تفاصيل المنتج:
|
| المنتج: | 10. 1 بوصة شاشة TFT LCD | القرار: | 800 * 1280 بيكسل |
|---|---|---|---|
| شاشة لمسة: | مع CTP | اتجاه الرؤية: | IPS جميع زوايا الرؤية |
| واجهة: | MIPI | الرقم السري: | 40 |
| الاتصال: | المرفق | إضاءة السطح: | 300 cd/m2 (يمكن تخصيصها) |
| دائرة السائق: | دينار 9365DA-H3 | عمر LED: | 40000 ساعة |
| درجة الحرارة التشغيل.: | -20 درجة مئوية إلى +70 درجة مئوية | هيكل CTP: | ز + ز |
| سائق CTP: | GT9271 | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | 10. 1 بوصة شاشة TFT LCD,شاشة LCD TFT للسيارات,شاشة LCD TFT الصناعية,Automotive TFT LCD Display,Industrial TFT LCD Display |
||
حول هذا المنتج: SFTO1010YX-7239ACT
قم بتحديث أجهزتك مع شاشة LCD TFT 10,1 بوصة، وهو حل متعدد الأداء عالي الأداء مصمم لمجموعة واسعة من التطبيقات سواء كنت تقوم بتطوير لوحات صناعية،أجهزة العرض للسيارات، أو كشك تفاعلي، هذا العرض يوفر وضوحا استثنائية، متانة، ووظائف.
الخصائص الرئيسية
التطبيقات
لماذا تختارنا؟
كمصنّع للوحات التلفزيونية الموثوق بها، نحن متخصصون في تقديم حلول عالية الجودة، قابلة للتخصيص مصممة خصيصًا لاحتياجاتك.شاشة TFT LCD ذات 1 بوصة تجمع بين التكنولوجيا المتطورة والأسعار المناسبةمما يجعلها الخيار المثالي لمشروعك القادم
استكشاف مجموعة كاملة لدينا
من العروض الصناعية إلى حلول إنترنت الأشياء، نحن نقدم مجموعة واسعة من المنتجات لتلبية متطلباتك. قم بزيارة موقعنا الإلكتروني لمعرفة المزيد واطلب اقتباس اليوم!
المواصفات العامة
| المعلم | المواصفات | الوحدة |
| حجم شاشة LCD | 10.1 | بوصة |
| مقياس المخططات LCM | 143.00 ((H) X228.6 ((V) X2.6 ((T) | ملم |
| المنطقة النشطة | 135.36 ((H) X216.58 ((V) | ملم |
| عدد البكسلات | 800RGB ((H) X1280 ((V) | البكسلات |
| مساحة البكسلات H XV | 0.1692 ((H) X 0.1692 ((V) | ملم |
| ترتيب البكسلات | RGB الشريط الرأسي | الألوان |
| عرض الألوان | 16.7M | |
| وضع العرض | عادةً أسود | |
| مجموعة الألوان | النموذج: 56% ، الحد الأدنى: 52% | NTSC |
| السطوع | النوع: 300 ، الدقيقة: 250 | cd/m2 |
| LED Q'ty | 32 (4سلسلة 8موازية) | |
| زاوية الرؤية (CR 10) | النوع:80/80/80/80 | |
| نسبة التباين | النوع 1000:1دقيقة 800:1 | |
| مركز التحكم بالشاحنة | JD9365DA-H3 | |
| واجهة | 3/4 شارع MIPI (الوضع الافتراضي 4 شارع) | |
| وزن الوحدة | TBD | g |
| لمسة IC | GT9271 | |
| هيكل اللمس | G+G |
رسم المخطط
رسم المخطط من شاشة اللمس
وصف دبوس الواجهة
| رقم البين | الرمز | الوظيفة |
| 1 | NC | لا يوجد اتصال |
| 2 | الـ VCC | مصدر الطاقة 3.3 فولت |
| 3 | الـ IOVCC | إمدادات الطاقة 1.65 ~ 3.3 فولت |
| 4 | الـ GND | الأرض |
| 5 | RST ((GRB) | إعادة تعيين LCM Global ((إعادة تعيين:H= IOVCC) |
| 6 | NC | لا يوجد اتصال |
| 7 | الـ GND | الأرض |
| 8 | D0- | إدخال بيانات التفاضل في MIPI (سلبي) |
| 9 | D0+ | إدخال بيانات التفاضل في MIPI (إيجابي) |
| 10 | الـ GND | الأرض |
| 11 | D1- | إدخال بيانات التفاضل في MIPI (سلبي) |
| 12 | D1+ | إدخال بيانات التفاضل في MIPI (إيجابي) |
| 13 | الـ GND | الأرض |
| 14 | (كل) | إدخال ساعة التفاضل MIPI (سلبي) |
| 15 | CLK+ | إدخال ساعة التفاضل MIPI (إيجابي) |
| 16 | الـ GND | الأرض |
| 17 | D2- | إدخال بيانات التفاضل في MIPI (سلبي) |
| 18 | D2+ | إدخال بيانات التفاضل في MIPI (إيجابي) |
| 19 | الـ GND | الأرض |
| 20 | D3- | إدخال بيانات التفاضل في MIPI (سلبي) |
| 21 | D3+ | إدخال بيانات التفاضل في MIPI (إيجابي) |
| 22 | الـ GND | الأرض |
| 23-24 | NC | لا يوجد اتصال |
| 25 | الـ GND | الأرض |
| 26-29 | NC | لا يوجد اتصال |
| 30 | الـ GND | الأرض |
| 31 | LEDK | كاثود الضوء الخلفي |
| 32 | LEDK | كاثود الضوء الخلفي |
| 33-38 | NC | لا يوجد اتصال |
| 39 | LEDA | ضوء الخلفي |
| 40 | LEDA | ضوء الخلفي |
الدرجات القصوى المطلقة
| البند | الرمز | القيم | الوحدة | |
| دقيقة. | (ماكس) | |||
|
تشغيل الكهرباء |
الـ IOVCC | -صفر3 | 3.6 | V |
| الـ VCC | -صفر3 | 6.0 | V | |
| (أفي) | ... | ... | V | |
| فولتاج إشارة المدخل | السادس عشر | -صفر3 | الـ IOVCC | V |
| درجة حرارة العملية | القمة | -20 | 70 | °C |
| درجة حرارة التخزين | TST | -30 | 80 | °C |
خصائص الضوء الخلفي
| السمات | الرمز | دقيقة. | النوع | (ماكس) | الوحدة |
| LED التيار الأمامي | إذا | ... | 180 | 225 | mA |
| الجهد الأمامي لكل سلسلة LED | سلسلة VF | 11.6 | ... | 13.6 | فولت |
| مدة حياة المصابيح |
لا |
30000 |
40000 |
... |
ساعة |
| البند | الرمز | الحالة | القيم | |||
| دقيقة. | -أجل. | (ماكس) | ||||
|
زاوية النظر |
أنت |
سي آر 10 |
80 | 85 | - | |
| ΘD | 80 | 85 | - | |||
| ΘL | 80 | 85 | - | |||
| ΘR | 80 | 85 | - | |||
| وقت الاستجابة | طن + توف |
θ=Φ =0 ° عادي زاوية النظر |
- |
30 | 40 | |
| نسبة التباين | CR | 800 | 1000 |
- |
||
| الضوء | (ل) | 280 | 300 | - | ||
| توحيد الضوء | يو يو | 75 | 80 | - | ||
|
اللون (CIE1931) |
الأبيض |
WX | 0.320 | |||
| WY | 0.346 | |||||
|
أحمر |
RX | 0.644 | ||||
| RY | 0.329 | |||||
|
أخضر |
GX | 0.328 | ||||
| عام | 0.565 | |||||
|
الأزرق |
BX | 0.137 | ||||
| بواسطة | ||||||
| NTSC | 57% | |||||

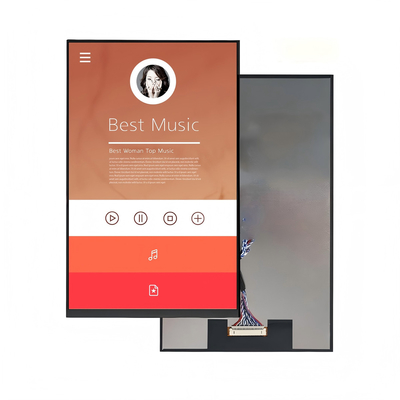

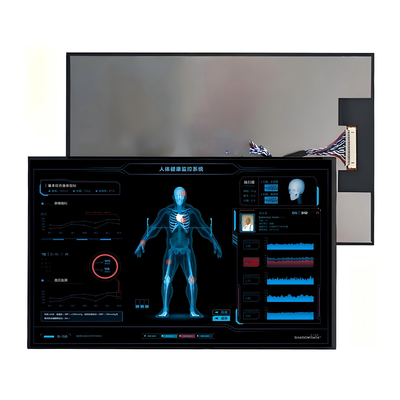

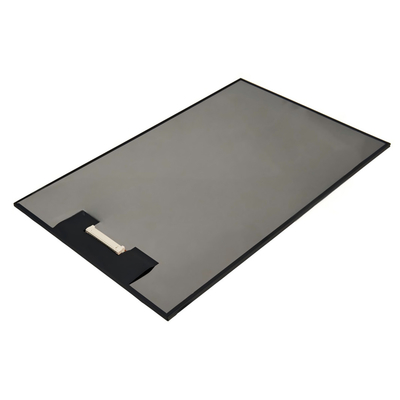

صورة المنتج
اختبارات البيئة / الموثوقية
| لا.. | مادة الاختبار | الحالة | ملاحظات |
| 1 | عملية الحرارة العالية | تس = +70 درجة مئوية ، 240 ساعة |
الملاحظة 1 IEC60068-2-2، GB2423، 2-89 |
| 2 | عملية درجة حرارة منخفضة | -20 درجة مئوية ، 240 ساعة | الملاحظة 2 IEC60068-2-1 GB2423.1-89 |
| 3 | تخزين درجة حرارة عالية | Ta= + 80 درجة مئوية ، 240 ساعة | IEC60068-2-2 GB2423. 2-89 |
| 4 | تخزين في درجة حرارة منخفضة | -30 درجة مئوية ، 240 ساعة | IEC60068-2-1 GB/T2423.1-89 |
| 5 | تخزين درجة حرارة عالية ورطوبة عالية | Ta= +60°C، 90% RH max، 160 ساعة |
IEC60068-2-3 GB/T2423.3-2006 |
| 6 | الصدمة الحرارية (عدم التشغيل) | -30 درجة مئوية 30 دقيقة ~ +80 درجة مئوية 30 دقيقة وقت التغيير: 5 دقائق، 30 دورة |
ابدأ بالبرد درجة الحرارة، تنتهي درجة حرارة عالية IEC60068-2-14، GB2423.22-87 |
|
7 |
تفريغ كهربائي ثابت (عملية) |
C=150pF ، R=330 Ω ، 5 نقاط / لوحة الهواء: ± 8KV، 5 مرات؛ الاتصال: ± 4KV، 5 مرات (البيئة: 15 درجة مئوية ~ 35 درجة مئوية ، 30٪ ~ 60٪ ، 86Kpa ~ 106Kpa) |
IEC61000-4-2 GB/T17626.2-1998 |
|
8 |
اهتزاز (عدم التشغيل) |
نطاق التردد: 10 ~ 55 هرتز، السكتة الدماغية: 1مساحة 10 هرتز ~ 55 هرتز ~ 10 هرتز ساعتين لكل اتجاه من X.Y.Z. (حالة العبوة) |
IEC60068-2-6 GB/T2423.5-1995 |
| 9 | الصدمة (عدم التشغيل) |
60G 6ms، ± X، ± Y، ± Z 3 مرات لكل اتجاه |
IEC60068-2-27 GB/T2423.5-1995 |
| 10 | اختبار هبوط الحزمة |
الارتفاع: 80 سم، زاوية واحدة، 3 حواف، 6 أسطح |
IEC60068-2-32 GB/T2423.8-1995 |
