تفاصيل المنتج:
|
| المنتج: | شاشة أوليد مقاس 1.54 بوصة | القرار: | دقة 128x64 نقطة |
|---|---|---|---|
| وضع العرض: | عرض المصفوفة السلبية | واجهة: | I2C |
| بصريات: | كل زوايا الرؤية | مخطط خافت.: | 47.0 × 43.0 × 13.8 (مم) |
| المنطقة النشطة: | 35.06 × 17.52 (مم) | مساحة وحدة الصورة: | 0.274 × 0.274 (مم) |
| طريقة القيادة: | 1/64 دورة العمل | درجة الحرارة التشغيل: | -40 درجة مئوية إلى +70 درجة مئوية |
| درجة حرارة التخزين: | -40 درجة مئوية إلى + 85 درجة مئوية | دائرة السائق: | SSD1309 أو ما يعادله |
| الرقم السري: | 4 دبابيس رأس، 7 دبابيس اختيارية | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | SSD1309 شاشة OLED الرسومية,شاشة OLED 128X64,شاشة OLED مقاس 1.54 بوصة,128x64 OLED Display,1.54 Inch OLED Display |
||
حول هذا البند
أقدم لك شاشة "أوليد" الرسومية "إس إس دي 1309" 1.54 بوصة الحل المثالي لمشروعك الإلكتروني القادمهذا الشاشة عالية الجودة OLED يوفر رسومات حيوية ونص واضح، مما يجعلها مثالية لمجموعة واسعة من التطبيقات بما في ذلك الإلكترونيات DIY والأجهزة الذكية والأنظمة المدمجة.
الخصائص الرئيسية:
التطبيقات:
هذا الشاشة متعددة الاستخدامات OLED مناسبة لمختلف التطبيقات، بما في ذلك:
لماذا تختار شاشة OLED الخاصة بنا؟
تم تصميم شاشة OLED الرسومية 1.54 بوصة من أجل سهولة الاستخدام والمرونة، مما يسمح للهواة والمهنيين لخلق واجهات المستخدم الرسومية مذهلة مع القليل من الجهد.الوزن الخفيف والتصميم المدمج يجعله خيارًا رائعًا لمشاريع محدودة في المساحة.
اطلب جهاز SSD1309 الـ 1.54 بوصة من شاشة OLED الرسومية اليوم وأحضر مشاريعك إلى الحياة مع صور نابضة بالحياة وربط سهل!
خصائص المنتج
| المنتج: | 1شاشة OLED بطول 54 بوصة |
| القرار: | دقة 128x64 نقطة |
| واجهة: | I2C |
| وضع العرض: | شاشة مصفوفة سلبية |
| البصريات: | كل زوايا النظر |
| الخطوط العريضة: | 47.0 ((L) X 43.0 ((W) X 13.8 ((T) |
| المنطقة النشطة: | 35.06 ((L) X 17.52 ((W) |
| مسافة البيكسل: | 0.274 × 0274 |
| طريقة القيادة: | 1/64 دورة العمل |
| درجة حرارة العمل: | -40°C إلى +70°C |
| درجة الحرارة: | -40°C إلى +85°C |
| رقم الدبوس: | أربعة دبوس الرأس |
| مركز التحكم بالشاحنة: | SSD1309 أو ما يعادلها |
| الامتثال: | متوافقة مع REACH و RoHS |
أبعاد المخطط
الرسم البياني
وظيفة دبوس الواجهة
| لا، لا، لا | الرمز | الوظيفة |
|---|---|---|
| 1 | الـ GND | الأرض |
| 2 | الـ VCC | مدخل طاقة |
| 3 | الـ SCL | عندما يتم تحديد واجهة I2C ، فإن D0 بمثابة لوحة إدخال الساعة المتسلسلة (SCL) و D1 بمثابة لوحة إدخال البيانات المتسلسلة (SDAI). |
| 4 | الـ SDA |
خصائص التيار المباشر
|
السمات |
الرمز | الشروط | دقيقة | النوع | ماكس |
الوحدة |
| فولتاج الإمداد للمنطق | VDD | 1.65 | 2.8 | 3.3 | V | |
| فولتاج التوريد للعرض | الـ VCC | 11.5 | 12 | 12.5 | V | |
| مدخلات عالية المستوى | فيروس نقص المناعة | 0.8×VDD | - | - | V | |
| مدخلات منخفضة المستوى | VIL | - | - | 0.2×VDD | V | |
| إنتاج عالي المستوى | VOH | IOUT = 100μA، 3.3MHz | 0.9×VDD | - | - | V |
| إنتاج منخفض المستوى | VOL | IOUT = 100μA، 3.3MHz | - | - | 0.1×VDD | V |
|
تيار إمداد VDD VDD = 2.8V، VCC = 12، IREF = 10uA ، لا لوحة مثبتة الشاشة مفتوحة، كل شيء مفتوح |
IDD |
التباين = FFh |
- |
90 |
110 |
μA |
|
تيار إمدادات VCC VDD = 2.8V، VCC = 12، IREF = 10uA، بدون لوحة المرفقة الشاشة مفتوحة، كل شيء مفتوح |
الـ ICC |
- |
450 |
580 |
μA |
|
|
إنتاج القطاع التيار VDD = 2.8 فولت VCC = 12 فولت IREF=10uA، الشاشة تعمل |
الـ ISEG |
التباين = FFh | 280 | 310 | 340 |
μA |
| التباين = AFh | - | 215 | - | |||
| التباين = 7Fh | - | 155 | - | |||
| التباين = 3Fh | - | 78 | - | |||
| التباين=0Fh | 20 | - | ||||
|
حالي وضع النوم لـ VDD |
IDD، النوم |
VDD = 1.65V ~ 3.3V ، VCC = 7V ~ 16V الشاشة مغلقة، لا لوحة مربوطة |
- |
- |
10 |
μA |
|
حاله حاله النوم لـ VCC |
(آيكس) ، النوم |
VDD = 1.65V ~ 3.3V ، VCC = 7V ~ 16V الشاشة مغلقة، لا لوحة مربوطة |
- |
- |
10 |
μA |
المواصفات الكهربائية
|
السمات |
الرمز | الشروط | دقيقة | النوع | ماكس | الوحدة |
| استهلاك التيار في الوضع الطبيعي | جميع البكسلات تعمل | - | 17 | 25 | mA | |
| استهلاك التيار في وضع الاستعداد | وضع الاستعداد 10% من البكسلات | - | 0.5 | 1.5 | mA | |
| استهلاك الطاقة في الوضع الطبيعي | جميع البكسلات تعمل | - | 71.5 | 97.5 | mW | |
| استهلاك الطاقة في وضع الاستعداد | وضع الاستعداد 10% من البكسلات | - | 6.5 | 19.5 | mW | |
| السطوع | لبر | - | 90 | 110 | - | cd/m2 |
| (سي.آي.إي) (أبيض) |
(x) (y) |
عام 1931 |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|
| تناقض الغرفة المظلمة | CR | - | 2000:1 | - | - | |
|
زاوية النظر |
- | 160 | - | - | درجة |
خصائص توقيت واجهة I2C
|
الرمز |
الوصف | دقيقة | ماكس |
الوحدة |
| الدراجة | وقت دورة الساعة | 2.5 | - | μs |
| tHSTART | بدء الحالة وقت الإيقاف | 0.6 | - | μs |
| tHD | وقت احتجاز البيانات (لـSDAOUT Pin) | 0 |
- |
ns |
| وقت احتجاز البيانات (لـSDAIN) | 300 | |||
| tSD | وقت إعداد البيانات | 100 | - | ns |
| tSSTART |
وقت إعداد حالة البدء (لا يهم إلا لشرط بدء متكرر) |
0.6 | - | μs |
| tSSTOP | وقت إعداد حالة التوقف | 0.6 | - | μs |
| tR | وقت النهوض للبيانات و دبوس الساعة | 300 | ns | |
| tF | وقت السقوط للبيانات وعلامة الساعة | 300 | ns | |
| تيدل | وقت التوقف قبل بدء إرسال جديد | 1.3 | - | μs |

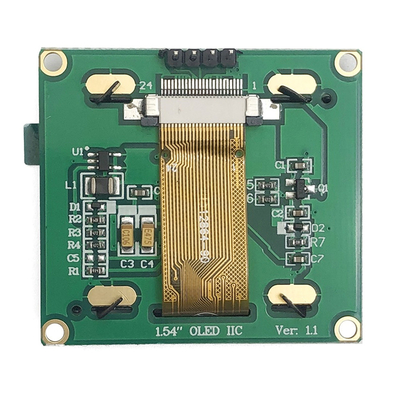

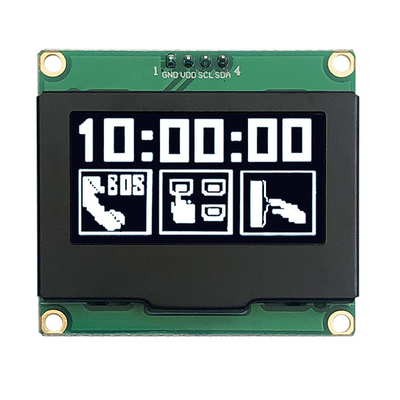

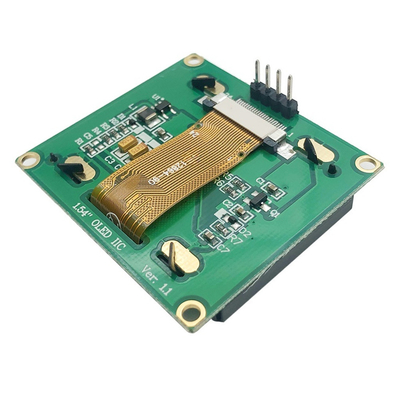

صورة المنتج
