تفاصيل المنتج:
|
| المنتج: | شاشة OLED رسومية مقاس 1.54 بوصة | القرار: | 128 × 64 نقطة |
|---|---|---|---|
| وضع العرض: | مصفوفة سلبية | واجهة: | 4 أسلاك واجهة SPI |
| بصريات: | كل زوايا الرؤية | مخطط خافت.: | 42.04 × 37.0 × 3.1 (مم) |
| المنطقة النشطة: | 35.05 × 17.51 (ملم) | مساحة وحدة الصورة: | 0.254 × 0.254 (مم) |
| طريقة القيادة: | 1/64 دورة العمل | درجة الحرارة التشغيل: | -40 درجة مئوية إلى +70 درجة مئوية |
| درجة حرارة التخزين: | -40 درجة مئوية إلى + 85 درجة مئوية | مصدر التيار: | 2.8 فولت |
| الرقم السري: | 7 دبابيس رأس | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | 1وحدة عرض OLED بقيمة 54 بوصة,وحدة عرض OLED 128x64,وحدة عرض OLED عالية التباين,128x64 OLED Display Module,High Contrast OLED Display Module |
||
الأبعاد الميكانيكية
تعريف دبوس الواجهة
| رقم PIN | الرمز | الوصف |
| 1 | الـ GND | أرضية الدوائر المنطقية |
| 2 | VDD | مصدر الطاقة للمنطق |
| 3 | SCK | مدخلات الساعة المتسلسلة |
| 4 | الـ SDA | إدخال البيانات المتسلسلة |
| 5 | الـ RST | يتم إعادة تعيين هذا الدبوس في إدخال الإشارة.عندما يكون الدبوس منخفضًا، يتم تشغيل الشريحة.حافظ على سحب هذا الدبوس مرتفعًا أثناء التشغيل الطبيعي. |
|
6 |
العاصمة |
هذا دبوس هو البيانات / أمر الدبوس التحكم. عندما يتم سحب الدبوس عالية ووضع واجهة متسلسلة يتم تحديدها، والبيانات في SDIN سيتم تفسيرها على أنها بيانات. عندما يتم سحبها، سيتم نقل البيانات في SDIN إلى سجل الأوامر. |
| 7 | CS | تحديد الشريحة. يتم تحديد الشريحة عندما CS0="L". |
الدرجات القصوى المطلقة
| المعلم | الرمز | دقيقة | ماكس | الوحدة |
| فولتاج الإمداد للمنطق | VDD | -صفر3 | 4 | V |
| فولتاج التوريد للعرض | الـ VCC | 8 | 17 | V |
| درجة حرارة العمل | القمة | -40 | 70 | ج |
| درجة حرارة التخزين | TSTG | -40 | 85 | ج |
| وقت الحياة (220 cd/m2) | 13,000 | - | ساعة | |
| مدة الحياة (200 cd/m2) | 15,000 | - | ساعة | |
| وقت الحياة (180 cd/m2) | 16,000 | - | ساعة |
خصائص التيار المباشر
| السمات | الرمز | الشروط | دقيقة | النوع | ماكس | الوحدة |
| فولتاج الإمداد للمنطق | VDD | 1.65 | 2.8 | 3.3 | V | |
| فولتاج التوريد للعرض | الـ VCC | 11.5 | 12 | 12.5 | V | |
| مدخلات عالية المستوى | فيروس نقص المناعة | 0.8×VDD | - | - | V | |
| مدخلات منخفضة المستوى | VIL | - | - | 0.2×VDD | V | |
| إنتاج عالي المستوى | VOH | IOUT = 100μA، 3.3MHz | 0.9×VDD | - | - | V |
| إنتاج منخفض المستوى | VOL | IOUT = 100μA، 3.3MHz | - | - | 0.1×VDD | V |
|
تيار إمداد VDD VDD = 2.8V، VCC = 12، IREF = 10uA ، لا لوحة مثبتة الشاشة مفتوحة، كل شيء مفتوح |
IDD | التباين = FFh | - | 90 | 110 | μA |
|
تيار إمدادات VCC VDD = 2.8V، VCC = 12، IREF = 10uA، بدون لوحة المرفقة الشاشة مفتوحة، كل شيء مفتوح |
الـ ICC | - | 450 | 580 | μA | |
|
إنتاج القطاع التيار VDD = 2.8 فولت VCC = 12 فولت IREF=10uA، الشاشة تعمل |
الـ ISEG | التباين = FFh | 280 | 310 | 340 | μA |
| التباين = AFh | - | 215 | - | |||
| التباين = 7Fh | - | 155 | - | |||
| التباين = 3Fh | - | 78 | - | |||
| التباين=0Fh | 20 | - | ||||
| حالي وضع النوم لـ VDD | IDD، النوم |
VDD = 1.65V ~ 3.3V ، VCC = 7V ~ 16V الشاشة مغلقة، لا لوحة مربوطة |
- | - | 10 | μA |
| حاله حاله النوم لـ VCC | (آيكس) ، النوم |
VDD = 1.65V ~ 3.3V ، VCC = 7V ~ 16V الشاشة مغلقة، لا لوحة مربوطة |
- | - | 10 | μA |

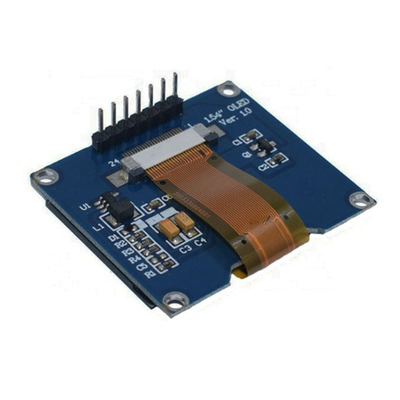

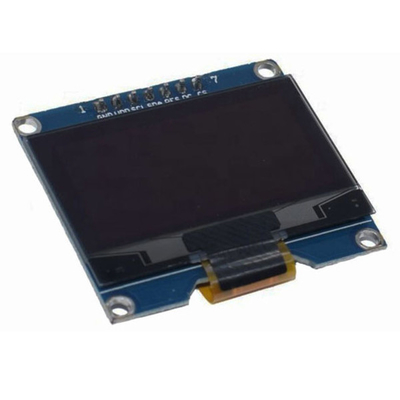

صورة المنتج
