تفاصيل المنتج:
|
| المنتج: | شاشة OLED مقاس 2.42 بوصة (2.4 بوصة). | القرار: | 128 × 64 نقطة |
|---|---|---|---|
| وضع العرض: | مصفوفة سلبية | بصريات: | كل زوايا الرؤية |
| مخطط خافت.: | 71.0 (طول) × 43.5 (عرض) × 6.0 (ارتفاع) (مم) | المنطقة النشطة: | 55.01 (طول) × 27.5 (عرض) (مم) |
| مساحة وحدة الصورة: | 0.43 × 0.43 (مم) | طريقة القيادة: | 1/64 دورة العمل |
| درجة الحرارة التشغيل: | -40 درجة مئوية إلى +70 درجة مئوية | الرقم السري: | 7 دبابيس رأس |
| واجهة: | واجهة SPI | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | 2شاشة OLED من 42 بوصة,شاشة OLED 128X64,شاشة SPI OLED ذات 7 أقلام,128x64 OLED Display,7-Pin SPI OLED Display |
||
مقدمة وحدة SFOMS242YZ7-12864WBYG-01 OLED من شركة SAEF Technology مع شاشة رسمية متقدمة مقاس 2.42-إنش 128x64 Dot Matrix. مع مساحة نشطة مضغوطة تبلغ 2.42 بوصة في الشمالية والأبعاد الكلية من 71.0 × 43.5 ملم، تم تصميم وحدة العرض هذه لأداء عال و تنوع.
نسبة تباين عالية: توفر هذه الوحدة OLED نسبة تباين مثيرة للإعجاب000:1لضمان وضوح بصري مذهل وتمثيل الألوان النابضة بالحياة لتطبيقاتك.
خيارات متعددة للواجهات: تدعم الوحدة واجهات الاتصال المختلفة ، بما في ذلك SPI و I2C (IIC) ،مما يسهل دمجها مع مجموعة واسعة من الحواسيب الدقيقة ومنصات التطوير.
نطاق الجهد الواسع: يعمل جهد إمدادات المنطق بين 1.65 فولت و 3.3 فولت ، مع قيمة نموذجية تبلغ 2.8 فولت ، لتلبية متطلبات المشروع المتنوعة.
لوحة لمسة قابلة للتخصيص: على الرغم من أن شاشة OLED هذه لا تأتي مع شاشة لمسة مدمجة ، إلا أن خيار لوحة لمسة قابلة للتخصيص متاح ،السماح بتحسين التفاعلية بناءً على احتياجاتك المحددة.
وحدة العرض OLED SFOMS242YZ7-12864WBYG-01 مثالية لمجموعة متنوعة من التطبيقات ، بما في ذلك:
تحديث مشاريعك مع SFOMS242YZ7-12864WBYG-01 2.42-بوصة وحدة العرض OLED،مصممة لتوفير صور عالية الجودة وأداء موثوق به لمجموعة واسعة من التطبيقات الصناعية والتجارية.
اطلبي منكم اليوم للحصول على تكامل سليم وجودة عرض متفوقة
الأبعاد الميكانيكية

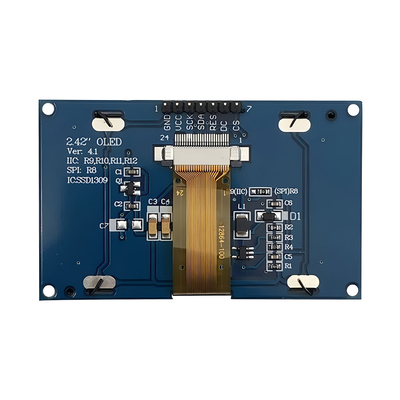

تعريف دبوس الواجهة
| رقم PIN | الرمز | الوصف |
| 1 | الـ GND | أرضية الدوائر المنطقية |
| 2 | VDD | مصدر الطاقة للمنطق |
| 3 | SCK | مدخلات الساعة المتسلسلة |
| 4 | الـ SDA | إدخال البيانات المتسلسلة |
| 5 | الـ RST | هذا الدبوس هو مدخل إشارة إعادة ضبط. عندما يكون الدبوس منخفضًا ، يتم تشغيل الشريحة. حافظ على سحب هذا الدبوس مرتفعًا أثناء التشغيل الطبيعي. |
|
6 |
العاصمة |
هذا دبوس هو دبوس تحكم البيانات / الأوامر. عندما يتم سحب الدبوس عالية وتحديد وضع واجهة متسلسلة، والبيانات في SDIN سيتم تفسيرها على أنها بيانات عندما يتم سحبها منخفضة، سيتم نقل البيانات في SDIN إلى سجل الأوامر. |
| 7 | CS | تحديد الشريحة. يتم تحديد الشريحة عندما يكون CS0 = L. |
الدرجات القصوى المطلقة
|
المعلم |
الرمز | دقيقة | ماكس | الوحدة |
| فولتاج الإمداد للمنطق | VDD | -صفر3 | 4 | V |
| فولتاج التوريد للعرض | الـ VCC | 8 | 17 | V |
| درجة حرارة العمل | القمة | -40 | 70 | ج |
| درجة حرارة التخزين | TSTG | -40 | 85 | ج |
| وقت الحياة (220 cd/m2) | 13,000 | - | ساعة | |
| مدة الحياة (200 cd/m2) | 15,000 | - | ساعة | |
|
وقت الحياة (180 cd/m2) |
16,000 | - | ساعة |
خصائص التيار المباشر
|
|
الرمز | الشروط | دقيقة | النوع | ماكس |
الوحدة |
| فولتاج الإمداد للمنطق | VDD | 1.65 | 2.8 | 3.3 | V | |
| فولتاج التوريد للعرض | الـ VCC | 11.5 | 12 | 12.5 | V | |
| مدخلات عالية المستوى | فيروس نقص المناعة | 0.8×VDD | - | - | V | |
| مدخلات منخفضة المستوى | VIL | - | - | 0.2×VDD | V | |
| إنتاج عالي المستوى | VOH | IOUT = 100μA، 3.3MHz | 0.9×VDD | - | - | V |
| إنتاج منخفض المستوى | VOL | IOUT = 100μA، 3.3MHz | - | - | 0.1×VDD | V |
|
تيار إمداد VDD VDD = 2.8V، VCC = 12، IREF = 10uA ، لا لوحة مثبتة الشاشة مفتوحة، كل شيء مفتوح |
IDD |
التباين = FFh |
- |
90 |
110 |
μA |
|
تيار إمدادات VCC VDD = 2.8V، VCC = 12، IREF = 10uA، بدون لوحة المرفقة الشاشة مفتوحة، كل شيء مفتوح |
الـ ICC |
- |
450 |
580 |
μA |
|
|
إنتاج القطاع التيار VDD = 2.8 فولت VCC = 12 فولت IREF=10uA، الشاشة تعمل |
الـ ISEG |
التباين = FFh | 280 | 310 | 340 |
μA |
| التباين = AFh | - | 215 | - | |||
| التباين = 7Fh | - | 155 | - | |||
| التباين = 3Fh | - | 78 | - | |||
| التباين=0Fh | 20 | - | ||||
|
حالي وضع النوم لـ VDD |
IDD، النوم |
VDD = 1.65V ~ 3.3V ، VCC = 7V ~ 16V الشاشة مغلقة، لا لوحة مربوطة |
- |
- |
10 |
μA |
|
حاله حاله النوم لـ VCC |
(آيكس) ، النوم |
VDD = 1.65V ~ 3.3V ، VCC = 7V ~ 16V الشاشة مغلقة، لا لوحة مربوطة |
- |
- |
10 |
μA |
المواصفات الكهربائية
|
السمات |
الرمز | الشروط | دقيقة | النوع | ماكس | الوحدة |
| استهلاك التيار في الوضع الطبيعي | جميع البكسلات تعمل | - | 17 | 25 | mA | |
| استهلاك التيار في وضع الاستعداد | وضع الاستعداد 10% من البكسلات | - | 0.5 | 1.5 | mA | |
| استهلاك الطاقة في الوضع الطبيعي | جميع البكسلات تعمل | - | 71.5 | 97.5 | mW | |
| استهلاك الطاقة في وضع الاستعداد | وضع الاستعداد 10% من البكسلات | - | 6.5 | 19.5 | mW | |
| السطوع | لبر | - | 90 | 110 | - | cd/m2 |
| (سي.آي.إي) (أبيض) |
(x) (y) |
عام 1931 |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|
| تناقض الغرفة المظلمة | CR | - | 2000:1 | - | - | |
|
زاوية النظر
|
- | 160 | - | - | درجة |

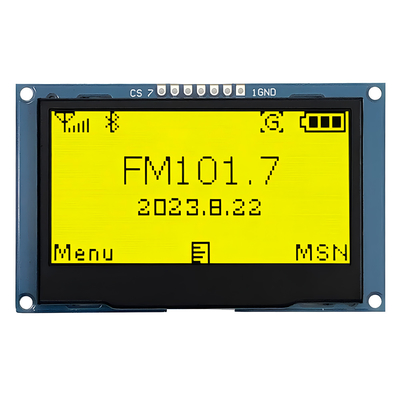

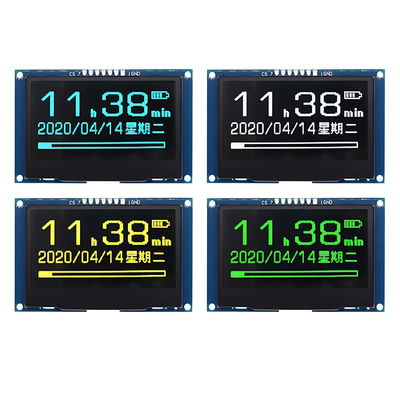

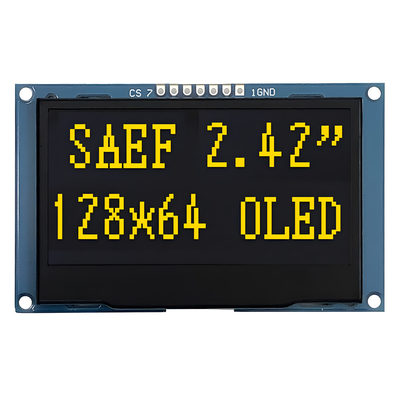

صورة المنتج
