0.96 بوصة 128x64 نقطة مصفوفة OLED شاشة وحدة 4-البين واجهة I2C

0.96 بوصة 128x64 نقطة مصفوفة OLED شاشة وحدة 4-البين واجهة I2C
0.96 Inch 128x64 Dot Matrix OLED Display Module 4-Pin I2C Interface
0.96 بوصة 128x64 نقطة مصفوفة OLED شاشة وحدة 4-البين واجهة I2C 0.96 بوصة 128x64 نقطة مصفوفة OLED شاشة وحدة 4-البين واجهة I2C 0.96 بوصة 128x64 نقطة مصفوفة OLED شاشة وحدة 4-البين واجهة I2C 0.96 بوصة 128x64 نقطة مصفوفة OLED شاشة وحدة 4-البين واجهة I2C 0.96 بوصة 128x64 نقطة مصفوفة OLED شاشة وحدة 4-البين واجهة I2C 0.96 بوصة 128x64 نقطة مصفوفة OLED شاشة وحدة 4-البين واجهة I2C

صورة كبيرة :  0.96 بوصة 128x64 نقطة مصفوفة OLED شاشة وحدة 4-البين واجهة I2C

تفاصيل المنتج:
مكان المنشأ: شنتشن، الصين
اسم العلامة التجارية: SAEF
إصدار الشهادات: ISO9001 / ISO14000
رقم الموديل: SFOM096YZ4-12864WB-02
وثيقة: SFOM096YZ4-12864WB-02 Speci...on.pdf
شروط الدفع والشحن:
الحد الأدنى لكمية: 3 قطع
الأسعار: The lowest market price guaranteed
تفاصيل التغليف: حزمة التصدير القياسية
وقت التسليم: 1-3 أسابيع
شروط الدفع: L/C، T/T، ويسترن يونيون، باي بال
القدرة على العرض: 3000K قطعة في الشهر

0.96 بوصة 128x64 نقطة مصفوفة OLED شاشة وحدة 4-البين واجهة I2C

وصف
المنتج: شاشة OLED مقاس 0.96 بوصة + PCB رباعية الدبابيس القرار: 128 × 64 بكسل
عرض اللون: خطوط بيضاء/زرقاء/صفراء زرقاء الهيكل: COG + PCB
واجهة: I2C (IIC) اتجاه الرؤية: كل زوايا الرؤية
مخطط خافت.: 24.7 × 27 × 3.6 (مم) الاتصال: دبابيس الرأس
الرقم السري: 4 دبابيس درجة الحرارة التشغيل.: -40 إلى + 85
طول الحياة: 50,000 ساعة بمعدل 60 شمعة/م2 امتثال: متوافق مع REACH & RoHS
إبراز:

وحدة عرض OLED 128x64,وحدة عرض OLED مقاس 0.96 بوصة

,

0.96 Inch OLED Display Module



حول هذا البند SFOM096YZ4-12864WB-02



أقدم لكم وحدة العرض المضغوطة من 0.96 بوصة 128×64 نقطة، الحل المثالي لمشاريعك الإلكترونية ونماذجها الأوليةهذه الوحدة OLED تقدم صور واضحة وألوان نابضة بالحياة، مما يجعلها مثالية للتطبيقات مثل الأجهزة القابلة للارتداء وأجهزة إنترنت الأشياء والأنظمة المدمجة.



الخصائص الرئيسية:

  • دقة عالية:يحتوي الشاشة على دقة 128 × 64 بكسل ، مما يضمن رسومات واضحة ومفصلة لأي تطبيق.
  • الحجم المدمج:بقياس 0.96 بوصة فقط، هذه الوحدة OLED مثالية لتصميمات محدودة المساحة.
  • واجهة I2C:واجهة I2C ذات الأربعة دبوس تبسط الاتصالات والتواصل مع وحدة التحكم الدقيقة، مما يوفر اندماجاً سهلاً في مشاريعك.
  • زاوية مشاهدة واسعة:استمتع برؤية استثنائية من زوايا مختلفة، بفضل تقنية OLED.
  • استهلاك طاقة منخفض:هذه الشاشة ذات كفاءة طاقة، مما يجعلها مناسبة للتطبيقات التي تعمل بالبطاريات.



سواء كنت تقوم بتطوير لوحة تحكم مخصصة، أو إنشاء شاشات تعاملية، أو تصميم أدوات ذكية،96 بوصة 128x64 نقطة مصفوفة وحدات العرض OLED هو خيار متعدد الاستخدامات الذي يوفر أداء عالية وموثوقيةقم بتحديث مشاريعك مع هذه الوحدة العرضية المتقدمة اليوم





المواصفات التقنية



0.96 بوصة OLED مع منتجات PCB 4-pin عادة ما يكون لها المواصفات التقنية التالية:

  • الدقة: 128x64 بكسل، توفر عرض نص وصورة واضحة.
  • رقائق السائق ، مثل رقاقة SSD1306 / SSD1315 ، متوافقة مع منصات تطوير متعددة ، مما يسهل عملية التطوير.
  • الجهد العامل: عادة ما يكون بين 3 فولت و 5 فولت ، مع توافق جيد في الطاقة ، متوافق مع مستويات منطقية 3.3 فولت و 5 فولت ، دون الحاجة إلى رقائق تحويل مستوى إضافية.
  • زاوية مشاهدة: مع زاوية مشاهدة فائقة أكبر من 160 درجة ، فإنه يضمن أداء عرض جيد في زوايا مشاهدة مختلفة.
  • خيارات الألوان: يوفر خيارات ألوان متعددة مثل الأزرق الأصفر والضوء الأبيض والأزرق النقي لتلبية الاحتياجات البصرية المختلفة وتفضيلات التصميم.
  • وضع العرض: يدعم أوضاع العرض المتعددة ، بما في ذلك عرض الرسومات والنصوص ، مناسبة لاحتياجات عرض المعلومات المختلفة.
  • استهلاك الطاقة: في ظل ظروف العرض العادية ، يبلغ استهلاك الطاقة 0.06 واط فقط ، وهو أقل بكثير من شاشات TFT التقليدية ،مما يجعلها مناسبة للتطبيقات ذات متطلبات استهلاك طاقة صارمة.
  • طريقة التثبيت: يسمح تصميم PCB ذو 4 أقلام بالتثبيت من خلال إجراءات تثبيت لوحات الدوائر القياسية مع توفير اتصالات كهربائية جيدة.
  • سلامة الإشارة: بالنظر إلى استقرار وموثوقية نقل الإشارة ، يجب أن يكون سلك PCB قصيرًا ومباشرًا قدر الإمكان للحد من تداخل الإشارة
  • تصميم إزالة الحرارة: تنتج OLEDs الحرارة أثناء التشغيل ، ويجب أن ينظر تصميم PCB في مسارات إزالة الحرارة ، مثل تحسين الإدارة الحرارية من خلال التخطيط أو وسائد إزالة الحرارة.
  • تصميم مكافحة التداخل: للحد من التداخل الكهرومغناطيسي (EMI) ، يجب أن يتبنى تصميم PCB تدابير الحماية والفلتر المناسبة.



رسم المخطط



0.96 بوصة 128x64 نقطة مصفوفة OLED شاشة وحدة 4-البين واجهة I2C 0







تعريف دبوس الواجهة



رقم البين الرمز الوصف
1 الـ GND هذا دبوس أرضي يجب أن يكون متصل بالأرض
2 VDD إمدادات الطاقة لـ OLED هذا دبوس إمدادات الجهد يجب أن تكون متصلة بالمصدر
3 الـ SCL هذه المدخلات الساعة المتسلسلة SCL
4 الـ SDA هذا إدخال البيانات المتسلسلة SDA





الخصائص الكهربائية البصرية



البنود الرمز دقيقة. -أجل. (ماكس) الوحدة ملاحظة
ضوء العمل (ل) 80 100 - cd /m2 جميع البكسلات تعمل
استهلاك الطاقة (ب) - 50 60 mW

30% من البكسلات

تردد الإطار (إر) - 105 - هرتز -

اللون

التنسيق

الأزرق CIE x 0.11 0.15 0.19



CIE1931

غرفة مظلمة
CIE y 0.21 0.25 0.29

وقت الاستجابة

إرتفع تـر - 10 - نحن -
التآكل Td - 10 - نحن -
نسبة التباين سي سي 10000:1 - - - غرفة مظلمة
زاوية النظر θ 160 - - الدرجة -
عمر التشغيل أعلى 22000 - - الساعات L= 80 cd/m2

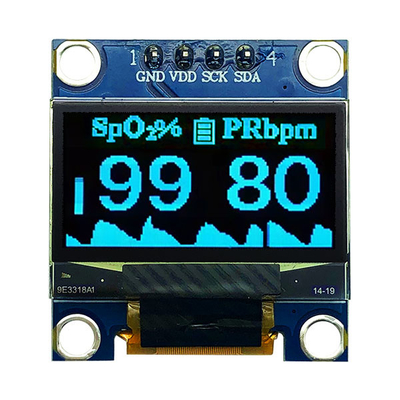

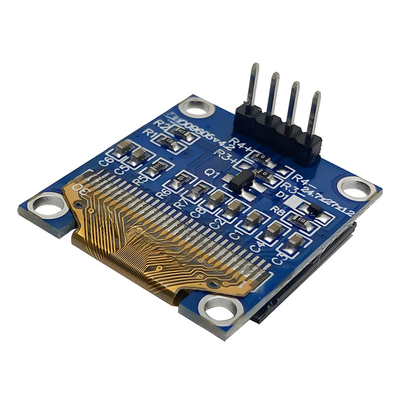

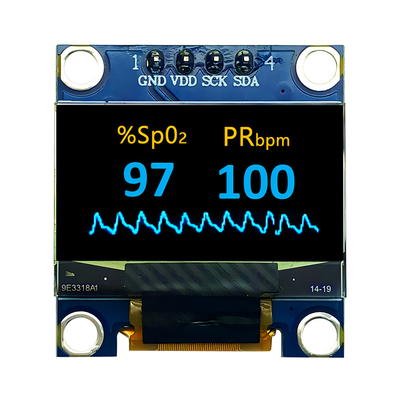

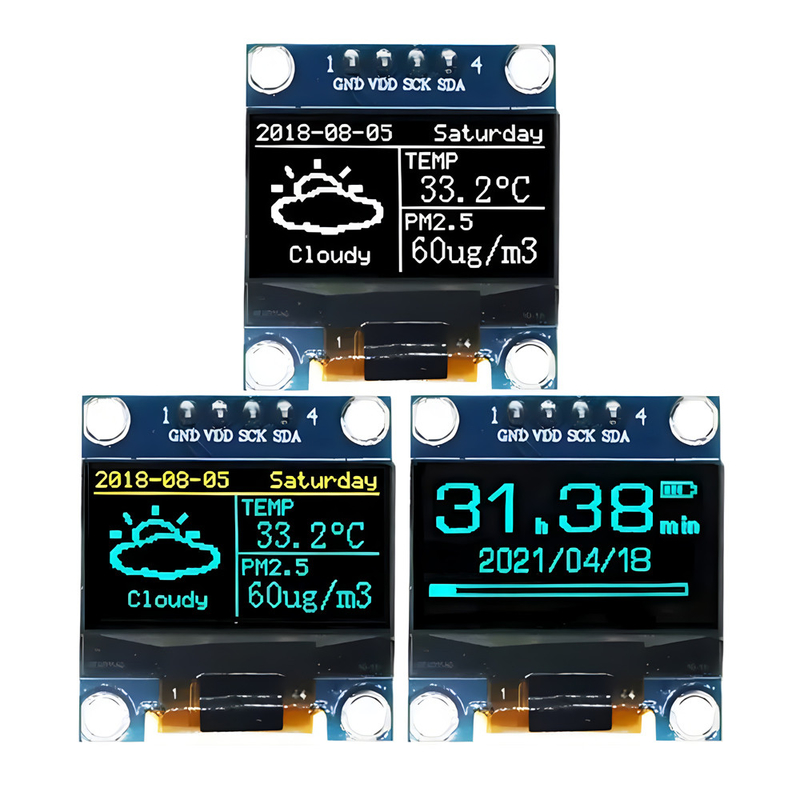

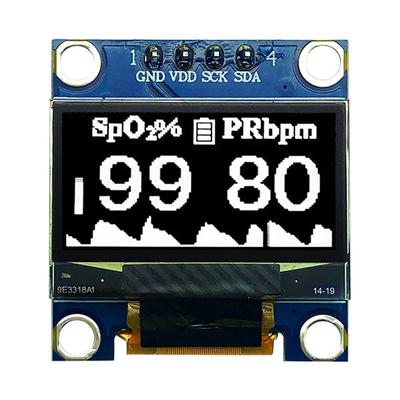

صورة المنتج

0.96 بوصة 128x64 نقطة مصفوفة OLED شاشة وحدة 4-البين واجهة I2C 1

0.96 بوصة 128x64 نقطة مصفوفة OLED شاشة وحدة 4-البين واجهة I2C 20.96 بوصة 128x64 نقطة مصفوفة OLED شاشة وحدة 4-البين واجهة I2C 3

0.96 بوصة 128x64 نقطة مصفوفة OLED شاشة وحدة 4-البين واجهة I2C 4

0.96 بوصة 128x64 نقطة مصفوفة OLED شاشة وحدة 4-البين واجهة I2C 5
