تفاصيل المنتج:
|
| الكلمات الرئيسية: | شاشة تعمل باللمس بالسعة TFT مقاس 13.3 بوصة | القرار: | 1920 * 1080 بكسل |
|---|---|---|---|
| واجهة LCD: | EDP | إضاءة السطح: | 1000 شمعة / م 2 |
| شاشة لمسة: | CTP (شاشة تعمل باللمس بالسعة الإسقاطية) | واجهة CTP: | USB |
| حجم شاشة LCD: | 305.19 x 177.69 x 2.58 ملم (ملمس) | شاشات الكريستال السائل مع اللمس: | 307.55 × 185.62 × 4.58 ملم (مع اللمس) |
| المنطقة النشطة: | 293.76 × 165.24 ملم | درجة الحرارة التشغيل.: | -10 إلى + 60 ℃ |
| درجة حرارة التخزين: | -20 إلى + 60 ℃ | نوع العرض: | IPS زوايا مشاهدة كاملة |
| معالجة السطح: | الضباب 25٪، 3H | نسبة التباين: | 1000 |
| عرض اللون: | 16.7 م | عمر LED: | 30000 ساعة |
| شهادة: | ISO9001:2015 / ISO1400:2015 | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | 13.3 بوصة HDMI TFT شاشة LCD,1920×1080 HDMI TFT شاشة LCD,1000 نيت HDMI TFT شاشة LCD,1920x1080 HDMI TFT LCD Display,1000nits HDMI TFT LCD Display |
||
** تحميل ورقة البيانات **
SFTO1330XC-7119A10CT مواصفات.pdf
حول هذا البندSFTO1330XC-7119A10CT
مقدمة شاشة LCD HDMI TFT عالية السطوع 13.3 بوصة PCAP، وهي حل عرض رفيع المستوى مصمم لتلبية متطلبات التطبيقات المهنية المختلفة.مع دقة 1920×1080 بكسل مذهلة و 1000 نيت لامعة ملحوظة، هذه الشاشة تضمن وضوحا ووضوحا استثنائيا، حتى في أكثر البيئات إشراقا.
هذا الشاشة متعددة الاستخدامات مثالية لمجموعة واسعة من التطبيقات بما في ذلك:
قم بتحسين تجربتك البصرية مع شاشة LCD عالية السطوع 13.3 بوصة PCAP HDMI TFT مع ميزاتها المتقدمة و السطوع الممتازتم بناء هذه الشاشة لتقديم أداء وموثوقية متميزة في أي بيئةسواء كنت تقوم بتطوير منتج جديد أو تحسين نظام موجود، هذا العرض هو الخيار المثالي لاحتياجاتك.
للحصول على مزيد من المعلومات أو لطلب اقتباس، يرجى الاتصال بنا!
|
السمات |
الحجم | 13.3 بوصة |
| القرار | 1920 ((أفقي)) × 1080 ((عمودي)) | |
| واجهة | eDP1.2/2.7Gbps/2 lane | |
| نوع الاتصال | 20455-030E-76 (I-PEX) | |
| عمق اللون | 16.7M | |
| نوع التقنية | أ-سي | |
| عرض المواصفات، مسافة البكسل (ملم) | 0.153 × 0153 | |
| تكوين البكسلات | الشريط الرأسي | |
| وضع العرض | عادةً أسود | |
| TP Driver IC | NC | |
| معالجة سطح شاشة LCD | طبقة مضادة للوهج: ((3H) | |
| اتجاه الرؤية | U/D/L/R:85/85/85/85 | |
| نسبة التباين | 1000 ((تايب)) | |
| مجموعة الألوان | 72% | |
| الضوء ((cd/m2) | 1000 ((تايب)) | |
| استهلاك الطاقة |
شاشة LCD:1.8 ((W)) ((Max)) ((النمط الأبيض)) |
|
| أرقام LED | 50 LEDS | |
| الوزن (غ) | - | |
|
الميكانيكية |
الخطوط العريضة (W x H x D) (ملم) | 307.55 × 185.62 × 4.58 ملم |
| TP منطقة رؤية العدسة ((ملم) | - | |
| القيمة القصوى (W × H × D) (ملم) | 305.19 x 177.69 x 2.58 ملم | |
| مساحة شاشة LCD النشطة ((ملم) | 293.76 × 165.24 | |
| مع / بدون TSP | مع TSP |
رسم المنتج
تعريف دبوس العرض
|
المحطة |
الرمز |
الوظائف |
|
|
1 |
NC |
لا يوجد اتصال |
|
|
2 |
H-GND |
الأرض |
|
|
3 |
LAN1 N |
وصلة إشارة مكملة _الممر1 |
|
|
4 |
LAN1 P |
وصلة الإشارة الحقيقية _Lane1 |
|
|
5 |
H-GND |
الأرض |
|
|
6 |
LAN0_N |
وصلة إشارة مكملة _Lane0 |
|
|
7 |
LAN0_P |
وصلة الإشارة الحقيقية _Lane0 |
|
|
8 |
H-GND |
||
|
9 |
أوكسب |
وصلة إشارة حقيقية _قناة مساعدة |
|
|
10 |
أوكسن |
||
|
11 |
H-GND |
الأرض |
|
|
12 |
LCD_VCC |
إمدادات الطاقة، 3.3 فولت (عادة) |
|
|
13 |
LCD_VCC |
إمدادات الطاقة، 3.3 فولت (عادة) |
|
|
14 |
BIST |
تمكين اختبار لوحة الذاتية |
|
|
15 |
H_GND |
الأرض |
|
|
16 |
H_GND |
الأرض |
|
|
17 |
HPD |
HPD ((تشخيص الشاشة الساخنة)) دبوس الإشارة |
|
|
18 |
BL_GND |
الأرض عالية السرعة |
|
|
19 |
BL_GND |
الأرض عالية السرعة |
|
|
20 |
BL_GND |
الأرض عالية السرعة |
|
|
21 |
BL_GND |
الأرض عالية السرعة |
|
|
22 |
BL EN |
الضوء الخلفي يعمل / لا يعمل دبوس التحكم |
|
|
23 |
BL PWM |
الضوء الخلفي PWM الضبابية |
|
|
24 |
NC |
لا يوجد اتصال |
|
|
25 |
NC |
لا يوجد اتصال |
|
|
26 |
BL PWR |
قوة الضوء الخلفي |
|
|
27 |
BL PWR |
قوة الضوء الخلفي |
|
|
28 |
BL PWR |
قوة الضوء الخلفي |
|
|
29 |
BL PWR |
قوة الضوء الخلفي |
|
|
30 |
NC |
لا يوجد اتصال |
|
المواصفات الكهربائية
|
المعلم |
دقيقة. |
-أجل. |
(ماكس) |
الوحدة |
ملاحظات |
|
|
ضوء سطحية |
800 | 1000 | cd/m2 | |||
|
تشغيل الكهرباء |
VDD |
3.0 |
3.3 |
V |
الملاحظة 1 |
|
|
الجهد المسموح به في المدخل |
VRF |
- |
- |
100 |
mV |
عند VDD = 3.3V |
|
تيار إمدادات الطاقة |
IDD |
- |
- |
mA |
الملاحظة1 |
|
|
الجهد المدخل التفاضلي |
فيد |
- |
1320 |
mV |
||
|
استهلاك الطاقة |
0.9 |
|
W |
الملاحظة1 |
||
|
- |
4 |
- |
W |
الملاحظة2 |
||
|
- |
4.9 |
- |
W |
|||
تعريف دبوس USB PCAB
1 VCC
2 USB-
3 USB +
4 جنيهات

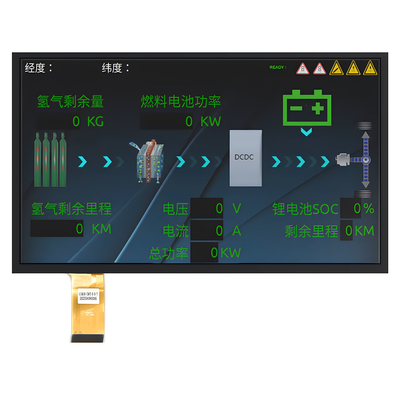

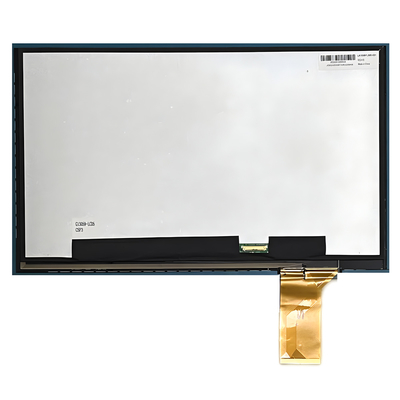

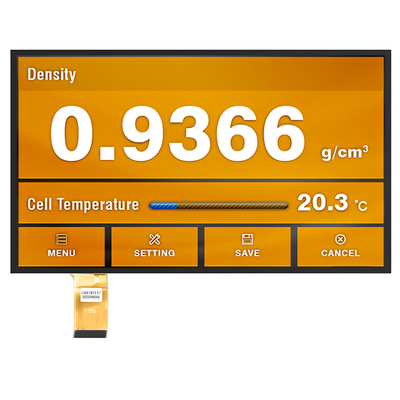

صورة المنتج
