تفاصيل المنتج:
|
| المنتج: | 2.42 بوصة أو إل إي دي | القرار: | دقة 128 × 64 نقطة |
|---|---|---|---|
| نوع الزجاج: | OLED | بصريات: | جميع زوايا الرؤية 80/80/80/80 |
| واجهة: | I2C، SPI، 6800، 8080 اختياري | مخطط خافت.: | 60.50 × 73.00 × 2.00 (ملم) |
| المنطقة النشطة: | 55.01 × 27.49 (ملم) | مساحة وحدة الصورة: | 0.43 × 0.43 (ملم) |
| درجة الحرارة التشغيل: | -40 درجة مئوية إلى +70 درجة مئوية | درجة حرارة التخزين: | -40 درجة مئوية إلى + 85 درجة مئوية |
| الرقم السري: | 24 دبابيس | جهاز التحكم: | SSD1309 أو ما يعادله |
| وضع محرك الأقراص: | 1/64 دورة العمل | المرفق: | Cog + FPC |
| نسبة التباين: | 2000 : 1 | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | 2شاشة OLED من 42 بوصة,الخطوط الصفراء شاشة PMOLED,شاشة OLED 128X64,Yellow Fonts PMOLED Screen,128x64 OLED Display |
||
تحميل ورقة البيانات
SFOS242XZ-12864Y01 المواصفات.pdf
حول هذا البند 2.42-بوصة OLED 128x64 الخط الأصفرSFOS242XZ-12864Y01
نظرة عامة
شاشة OLED مقاس 2.42 بوصة بدقة 128x64 بكسل هي شاشة PMOLED متقدمة تستخدم جهاز تحكم SSD1309. مصممة لمجموعة واسعة من التطبيقات ،هذا العرض يحتوي على الخطوط الصفراء الزاهية، مما يجعله خيارا مثاليا للأنظمة المدمجة، ومشاريع الالكترونيات DIY، والأجهزة الذكية، وأكثر من ذلك. توفر تكنولوجيا OLED تباين عال وألوان نابضة بالحياة،تحسين الرؤية في مختلف ظروف الإضاءة.
الخصائص الرئيسية
نوع العرض:
القرار:
اللون:
الحجم:
جهاز التحكم:
واجهة:
استهلاك طاقة منخفض:
زاوية مشاهدة واسعة:
سهلة الاستخدام:
الصمود:
التطبيقات
الاستنتاج
شاشة PMOLED ذات الخطوط الصفراء 128x64 OLED البالغة 2.42 بوصة (SSD1309 Controller) هي حل عرض متعدد الاستخدامات وفعال يوفر أداءً ووضوحًا ممتازين.سواء كنت تقوم بتطوير منتج جديد أو ترقية نظام موجود، هذه الشاشة OLED هي متأكدة من تحسين تجربة المستخدم والوظائف في مجموعة كبيرة من التطبيقات.
مواصفات العرض
1) وضع العرض: مصفوفة سلبية
2) لون العرض: أحادي اللون (أصفر) ، الأبيض والأزرق والأخضر اختياري
3) واجب القيادة: 1/64 واجب
المواصفات الميكانيكية
1) رسم المخطط: وفقًا للرسم المرفق
2) عدد البكسلات: 128 × 64
3) حجم اللوحة: 60.5 × 37 × 1.8 (ملم)
4) المساحة النشطة: 55.01 × 27.49 (ملم)
5) مساحة البكسل: 0.43 × 0.43 (ملم)
6) حجم البكسل: 0.4 × 0.4 (ملم)
7) الوزن: TBD
الرسم الميكانيكي
الدرجات القصوى المطلقة
| المعلم | الرمز | دقيقة | ماكس | الوحدة | |
| فولتاج الإمداد للمنطق | VDD | -صفر3 | 4 | V | |
| فولتاج التوريد للعرض | الـ VCC | 8 | 17 | V | |
| درجة حرارة العمل | القمة | -40 | 70 | .C | |
| درجة حرارة التخزين | TSTG | -40 | 85 | .C | |
| وقت الحياة (220 cd/m2) | 13,000 | - | ساعة | ||
| مدة الحياة (200 cd/m2) | 15,000 | - | ساعة | ||
| وقت الحياة (180 cd/m2) | 16,000 | - | ساعة | ||
المواصفات الكهربائية
| السمات | الرمز | الشروط | دقيقة | النوع | ماكس | الوحدة |
| استهلاك التيار في الوضع الطبيعي | جميع البكسلات تعمل | - | 43 | 52 | mA | |
| استهلاك التيار في وضع الاستعداد | وضع الاستعداد 10% من البكسلات | - | 0.5 | 1.5 | mA | |
| استهلاك الطاقة في الوضع الطبيعي | جميع البكسلات تعمل | - | mW | |||
| استهلاك الطاقة في وضع الاستعداد | وضع الاستعداد 10% من البكسلات |
- |
6.5 | 19.5 | mW | |
| السطوع | لبر | - | 130 | 150 | - | cd/m2 |
| (سي آي إي) (أصفر) | (x) (y) | عام 1931 | 0.41 | 0.45 | 0.49 | |
| 0.49 | 0.53 | 0.57 | ||||
| تناقض الغرفة المظلمة | CR | - | 2000:1 | - | - | |
| زاوية النظر | - | 160 | - | - | درجة |

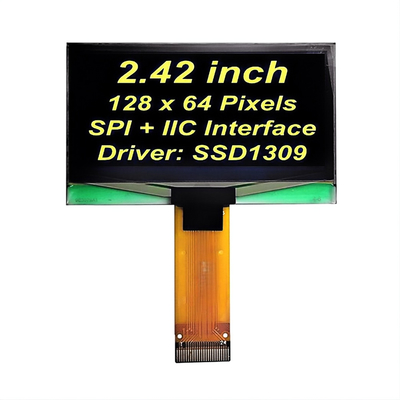

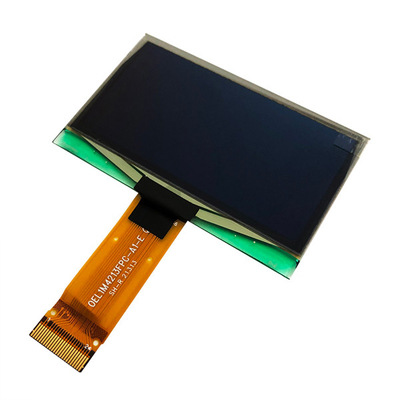

صورة المنتج
