تفاصيل المنتج:
|
| المنتج: | 2.48 بوصة شاشة TFT دائرية | القرار: | 480 (RGB) × 480 نقطة |
|---|---|---|---|
| إضاءة السطح: | 500 شمعة/م2 (نيت) | شاشة لمسة: | متاح / اختياري |
| اتجاه الرؤية: | زاوية عرض IPS كاملة | سائق IC: | ST7701S |
| الرقم السري: | 40 دبابيس | الاتصال: | ZIF |
| واجهة: | 3SPI+18RGB | عمر LED: | 40000 ساعة |
| قمة:: | -20 درجة مئوية إلى +70 درجة مئوية | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | شاشة عرض مستديرة بطول 2.8 بوصة,شاشة LCD دائرية من طراز السيارات,2.8 بوصة شاشة LCD دائرية,Automotive Grade Circular LCD Screen,2.8 inch Circular LCD Screen |
||
تحميل ورقة البيانات
مقدمة المنتج: شاشة TFT دائرية من نوع 2.8 بوصة للسياراتSFTO248XC-7204AN
أقدم لكم أحدث شاشة TFT من طراز السيارات بطول 2.8 بوصة SFTO248XC-7204AN، مصممة خصيصًا للتنوع والمتانة في تطبيقات المركبات.شاشة LCD الدائرية تتميز بشاشة عالية الدقة 480x480 بكسلمع واجهة SPI + RGB المتقدمة ، تم تصميم هذه الشاشة لدمجها بسلاسة في أنظمة السيارات.
إن شاشة TFT الدائرية من طراز السيارات SFTO248XC-7204AN التي تبلغ 2.8 بوصة هي حلًا متطورًا لاحتياجات السيارات الحديثة ، حيث تقدم جودة وأداء ودائمة استثنائية.سواء من أجل تصنيع المركبات الجديدة أو تحديثات السوق اللاحقة، تم تصميم هذه الشاشة لرفع تجربة القيادة مع التكنولوجيا المتقدمة والبصريات متفوقة.
لمزيد من المعلومات حول هذا المنتج أو لطلب طلب، يرجى الاتصال بنا اليوم!
| السمة | المواصفات | |
|
عرض المواصفات. |
نوع شاشة LCD | 2.48 بوصة |
| القرار (H*V) | 480 ((RGB) × 480 | |
| نوع التقنية | a-Si TFT | |
| تكوين البكسلات | الشريط الرأسي | |
| وضع العرض | عادةً أسود | |
| اتجاه الرؤية | كل | |
| اتجاه عكس المقياس الرمادي | - | |
|
الميكانيكية السمات |
أبعاد الخطوط العريضة (W x H x T) (ملم) | 65.87*69.04*185 |
| المنطقة النشطة ((ملم) | 62.93 * 62.93 | |
| منطقة رؤية CTP ((ملم) | / | |
| مع / بدون شاشة لمسة | بدون | |
| نوع الجهاز | 0.5 مسافة 40 نقطة | |
| نوع الضوء الخلفي | مصباح LED | |
| الوزن (غ) | TBD | |
|
الكهرباء السمات |
واجهة العرض | 3SPI+18RGB |
| عدد الألوان | 262K | |
| العلامة المركزية لجهاز التشغيل | ST7701S | |
الرسم الميكانيكي
تعيين البين
| 1 | LED A | الـ LED ANODE |
| 2 | LED K | كاثود LED |
| 3 | LED K | كاثود LED |
| 4 | الـ GND | الأرض |
| 5 | مؤسسات رأس المال | إمدادات الطاقة |
| 6 | إعادة تعيين | إعادة تعيين الإشارة ، فعالة منخفضة |
| 7 | NC | NC |
| 8 | NC | NC |
| 9 | الـ SDA | إشارة بيانات SPI |
| 10 | SCK | إشارة ساعة SPI |
| 11 | CS | إشارة تحديد رقاقة SPI |
| 12 | PCLK | إشارة ساعة نقطة RGB |
| 13 | DE | إشارة تمكين بيانات RGB |
| 14 | VSYNC | إشارة مزامنة إطار RGB |
| 15 | HSYNC | إشارة مزامنة خط RGB |
| 16~33 | DB0~DB17 | إشارة بيانات RGB ((DB0: BLUE LSB;DB5:BIUE MSB;DB6:GREEN LSB;DB11:GREEN,MSB;DB12:RED LSB;DB17:RED MSB) |
| 34 | الـ GND | الأرض |
| 35 | TP_INT | اضغط على أوقف |
| 36 | TP_SDA | إشارة بيانات IIC |
| 37 | TP_SCL | إشارة ساعة IIC |
| 38 | TP_RESET | إشارة إعادة تعيين اللمس |
| 39 | TP_VCI | لمسة مصدر الطاقة |
| 40 | الـ GND | الأرض |
الدرجات القصوى المطلقة
| البند | الرمز | القيمة | الوحدة |
| فولتاج إمدادات الطاقة للمنطق | VDD | 0.3~33 | V |
| الجهد المدخل | (فين) | VDD + 0.3 | V |
| درجة حرارة العمل | فوق | -20 إلى 70 | °C |
| درجة حرارة التخزين | Tstg | -30 إلى 80 | °C |
الخصائص الكهربائية
| البند | الرمز | دقيقة | النوع | ماكس | الوحدة | حالة الاختبار |
| الجهد التشغيلي | VDD | 2.5 | 2.8 | 3.3 | V | - |
| تيار التوريد | IDD | - | - | 50 | mA | VDD=2.8V، Ta=25.C |
| الجهد المدخل | فيروس نقص المناعة | 0.8VDD | - | VDD | V |
- |
| VIL | 0 | - | 0.2VDD | V | ||
| تيار تسرب المدخل | IIL | -واحد0 | - | 1.0 | μA | VIN=VDD أو VSS |
الضوء الخلفي للقيادة
| البند | الرمز | دقيقة | النوع | ماكس | الوحدة |
| التيار الأمامي | إذا | ... | 20 | ... | mA |
| الجهد الأمامي | VF | - | 19.2 | - | V |
| وضع الاتصال | ... | 6S | ... | ||
| عدد المصابيح | / | 6 | أجزاء | ||
| مدة حياة LED | 40000 | 50000 |
الخصائص البصرية
| البند | الرمز | الحالة | دقيقة | النوع | ماكس | الوحدة |
|
زوايا النظر |
θT |
CR≥10 |
80 | 85 | - |
الدرجة |
| θ B | 80 | 85 | - | |||
| θ L | 80 | 85 | - | |||
| θ R | 80 | 85 | - | |||
| نسبة التباين | CR | θ=0° | 800 | 1000 |
- |
- |
| وقت الاستجابة | طن | 25 درجة مئوية |
- |
30 | 35 |
ms |
| (توف) | ||||||
| التوحيد | يو |
- |
67 | 72 |
- |
% |
| NTSC |
- |
- |
- |
70 |
- |
% |
| الضوء | (ل) |
- |
500 |
- |
cd/m2 |

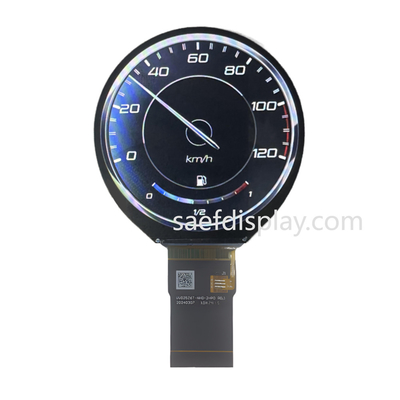

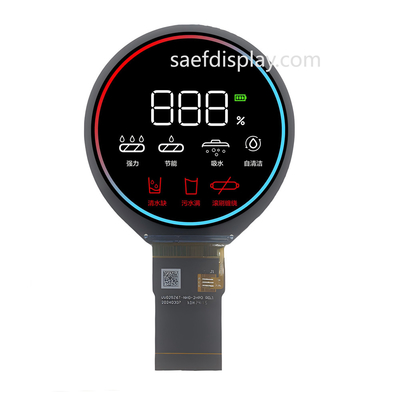

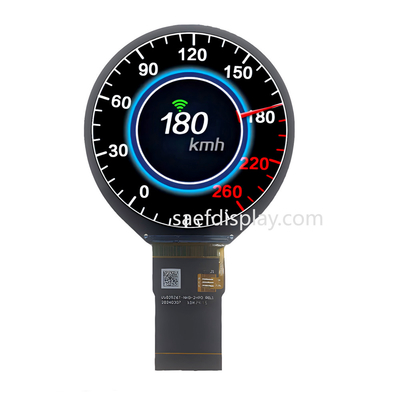

صورة المنتج
