تفاصيل المنتج:
|
| المنتج: | 2.48 بوصة شاشة TFT دائرية | القرار: | 480 (RGB) × 480 نقطة |
|---|---|---|---|
| إضاءة السطح: | 500 شمعة/م2 (نيت) | شاشة لمسة: | متاح / اختياري |
| اتجاه الرؤية: | زاوية عرض IPS كاملة | سائق IC: | ST7701S |
| الرقم السري: | 40 دبابيس | الاتصال: | ZIF |
| واجهة: | 3SPI+18RGB | عمر LED: | 40000 ساعة |
| قمة:: | -20 درجة مئوية إلى +70 درجة مئوية | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | شاشة TFT LCD IPS دائرية,2شاشة LCD دائرية 48 بوصة,شاشة LCD دائرية 480x480,2.48 Inch Circular LCD Display,480x480 Circular LCD Display |
||
تحميل ورقة البيانات
حول هذا البندSFTO248XC-7204AN
نظرة عامة

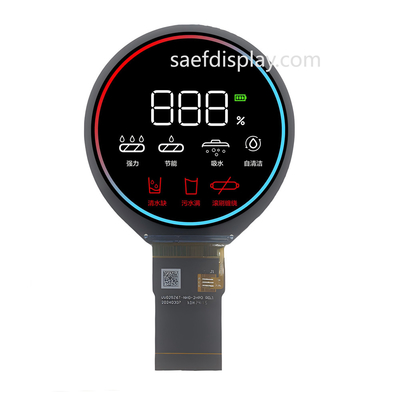

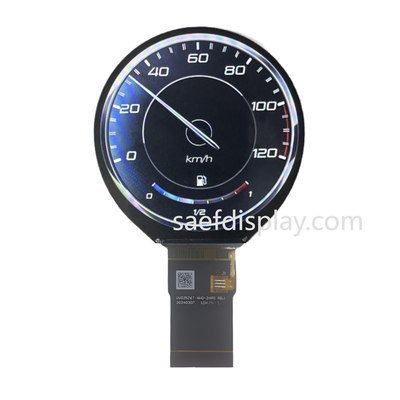

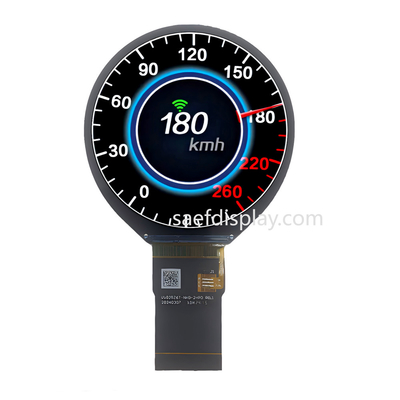

الشاشة الدائرية لـ 2.48 بوصة TFT LCD IPS تجمع بين التكنولوجيا المتطورة مع تصميم جذاب، مما يجعلها مثالية لمجموعة واسعة من التطبيقات بما في ذلك الأجهزة القابلة للارتداء،وغيرها من الأجهزة الإلكترونية المبتكرةمع دقة مستديرة من 480x480 بكسل، هذا الشاشة توفر ألوان حيوية وصور واضحة، وتوفر للمستخدمين تجربة بصرية غامرة.
الخصائص الرئيسية
شاشة عالية الدقة
تقنية IPS:
الحجم المدمج:
دعم واجهة متعددة:
ضوء عالية وتباين:
عمق لون غني:
استهلاك طاقة منخفض:
دعم سائق سهل الاستخدام:
التطبيقات
الاستنتاج
الشاشة الدائرية LCD LCD IPS 2.48 بوصة هي خيار متعدد الاستخدامات وقوي للمصممين والمهندسين الذين يتطلعون إلى تعزيز منتجاتهم مع واجهة بصرية عالية الجودة.مع الميزات المتقدمة، مما يجعلها مثالية لمجموعة متنوعة من التطبيقات المتطورة
| السمة | المواصفات | |
|
عرض المواصفات. |
نوع شاشة LCD | 2.48 بوصة |
| القرار (H*V) | 480 ((RGB) × 480 | |
| نوع التقنية | a-Si TFT | |
| تكوين البكسلات | الشريط الرأسي | |
| وضع العرض | عادةً أسود | |
| اتجاه الرؤية | كل | |
| اتجاه عكس المقياس الرمادي | - | |
|
الميكانيكية السمات |
أبعاد الخطوط العريضة (W x H x T) (ملم) | 65.87*69.04*185 |
| المنطقة النشطة ((ملم) | 62.93 * 62.93 | |
| منطقة رؤية CTP ((ملم) | / | |
| مع / بدون شاشة لمسة | بدون | |
| نوع الجهاز | 0.5 مسافة 40 نقطة | |
| نوع الضوء الخلفي | مصباح LED | |
| الوزن (غ) | TBD | |
|
الكهرباء السمات |
واجهة العرض | 3SPI+18RGB |
| عدد الألوان | 262K | |
| العلامة المركزية لجهاز التشغيل | ST7701S | |
الرسم الميكانيكي
تعيين البين
| 1 | LED A | الـ LED ANODE |
| 2 | LED K | كاثود LED |
| 3 | LED K | كاثود LED |
| 4 | الـ GND | الأرض |
| 5 | مؤسسات رأس المال | إمدادات الطاقة |
| 6 | إعادة تعيين | إعادة تعيين الإشارة ، فعالة منخفضة |
| 7 | NC | NC |
| 8 | NC | NC |
| 9 | الـ SDA | إشارة بيانات SPI |
| 10 | SCK | إشارة ساعة SPI |
| 11 | CS | إشارة تحديد رقاقة SPI |
| 12 | PCLK | إشارة ساعة نقطة RGB |
| 13 | DE | إشارة تمكين بيانات RGB |
| 14 | VSYNC | إشارة مزامنة إطار RGB |
| 15 | HSYNC | إشارة مزامنة خط RGB |
| 16~33 | DB0~DB17 | إشارة بيانات RGB ((DB0: BLUE LSB;DB5:BIUE MSB;DB6:GREEN LSB;DB11:GREEN,MSB;DB12:RED LSB;DB17:RED MSB) |
| 34 | الـ GND | الأرض |
| 35 | TP_INT | اضغط على أوقف |
| 36 | TP_SDA | إشارة بيانات IIC |
| 37 | TP_SCL | إشارة ساعة IIC |
| 38 | TP_RESET | إشارة إعادة تعيين اللمس |
| 39 | TP_VCI | لمسة مصدر الطاقة |
| 40 | الـ GND | الأرض |
التصنيفات القصوى المطلقة
الخصائص الكهربائية المتواصلة
خصائص وحدة الضوء الخلفي
