تفاصيل المنتج:
|
| المنتج: | 1.5 بوصة SPI OLED | القرار: | ١٢٨ × ١٢٨ بكسل |
|---|---|---|---|
| الهيكل: | COG + PCB | واجهة: | واجهة I2C |
| شاشة لمسة: | قابلة للتخصيص | اتجاه الرؤية: | كل زوايا الرؤية |
| مخطط خافت.: | 34.3 × 45.5 × 3.8 (مم) | الاتصال: | دبابيس الرأس |
| الرقم السري: | 7 دبابيس | درجة الحرارة التشغيل.: | -40 إلى + 85 |
| طول الحياة: | 50,000 ساعة بمعدل 60 شمعة/م2 | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | شاشة OLED 128 × 128 نقطة,شاشة OLED ذات وحدات 7-Pin |
||
SFOM150YZ7-128128WB-01 المواصفات.pdf
عن هذا البند SFOM150YZ7-128128WB-01 1.5 بوصة شاشة OLED واجهة SPI
يستخدم شاشة العرض OLED الواجهة SPI البالغة 1.5 بوصة مصفوفة بـ 128 × 128 نقطة ومجهزة بـ SSD1327 / SH1107G driver IC ، وتوفر خيارات الضوء الأبيض / الأزرق. إنه منتج وحدة 7-pin.تقنية OLED (الديود المنبعث من الضوء العضوي) توفر تأثيرات عرض عالية التباين و زاوية عرض واسعة، مع وجود وقت استجابة سريع وخصائص استهلاك طاقة منخفضة. فيما يلي مقدمة مفصلة للمنتج:
هذه الوحدة العرضية OLED من SAEF تكنولوجيا هي خيار مثالي للتطبيقات التي تتطلب حلول شاشة مصغرة بسبب دقة عالية، وضوح عالية،وخصائص استهلاك الطاقة المنخفضة.
البيانات الفيزيائية
| لا. | البنود | المواصفات | الوحدة |
| 1 | الحجم الشعبي | 1.50 | بوصة |
| 2 | القرار | 128 * 128 | النقاط |
| 3 | المنطقة النشطة | 26.86 ((W) * 26.86 ((H) | ملم2 |
| 4 | مقياس المخطط | 34.00 ((W) * 49.30 ((H) * 2.66 ((T) | ملم2 |
| 5 | مساحة البكسل | 0.210 ((W) * 0.210 ((H) | ملم2 |
| 6 | حجم البيكسل | 0.185 ((W) * 0.185 (H) | ملم2 |
| 7 | مركز التحكم بالشاحنة | SH1107G / SSD1327 |
- |
| 8 | عرض اللون | أبيض / أزرق اختياري |
- |
| 9 | الدرجة الرمادية | 1 | قليلاً |
| 10 | واجهة | SPI |
- |
| 11 | نوع الحزمة IC IC | التكلفة |
- |
| 12 | نوع الاتصال بالوحدة | ZIF |
- |
| 13 | سمك | 2.66±0.1 | ملم |
| 15 | واجب | 1/128 |
- |
رسم المخطط الميكانيكي
تعريف الدبوس
| رقم العلامة | الرمز | إدخال/خروج | الوظيفة |
| 1 | الـ GND | (ب) | أساس نظام OEL |
| 2 | الـ VCC | (ب) | إمدادات الطاقة لنظام OEL |
| 3 | الـ SCL | أنا | عندما يتم تحديد وضع SPI ، يكون SCL مدخل الساعة المتسلسلة SCL. عندما يتم تحديد وضع I2C ، يكون SCL مدخل الساعة المتسلسلة ، SCL. |
| 4 | الـ SDA | أنا | عندما يتم تحديد وضع SPI، SDA سيكون إدخال البيانات المتسلسلة SI وعندما يتم تحديد وضع I2C، SDA يكون إدخال البيانات المتسلسلة SDA |
| 5 | الموارد المتجددة | أنا |
إعادة ضبط الطاقة للمراقب والسائق هذا الدبوس هو مدخل إشارة إعادة ضبط. عندما يكون الدبوس منخفضًا ، يتم تشغيل الشريحة. حافظ على سحب هذا الدبوس مرتفعًا أثناء التشغيل الطبيعي. |
| 6 | العاصمة | أنا |
البيانات / التحكم في القيادة هذا الدبوس هو ديبوس تحكم البيانات عندما يتم سحب الدبوس عاليا وتحديد وضع واجهة سلسلة، سيتم تفسير البيانات في SI على أنها بيانات. عندما يتم سحبها منخفضة، سيتم نقل البيانات في SI إلى سجل الأوامر.في I2C الوضع، هذا الدبوس يعمل كـ SA0 للعبيد اختيار العنوان. للحصول على علاقة تفصيلية لإشارات واجهة MCU، يرجى الرجوع إلى التوقيت مخططات الخصائص |
| 7 | CS | أنا |
تحديد الشريحة هذا الدبوس هو مدخل خيار الشريحة. يتم تمكين الشريحة للاتصال مع MCU فقط عندما يتم سحب CS # منخفضًا. |
الخصائص الكهربائية البصرية
| البنود | الرمز | دقيقة. | -أجل. | (ماكس) | الوحدة | ملاحظة | |
| ضوء العمل | (ل) | 80 | 100 |
- |
cd/m2 | 100% من البكسل | |
| استهلاك الطاقة | (ب) |
- |
120 | 150 | mW | 30% من البكسل | |
| تردد الإطار | (إر) |
- |
100 |
- |
هرتز |
- |
|
| تنسيقات الألوان |
الأزرق |
CIE x | 0.25 | 0.29 | 0.33 |
CIE1931 |
غرفة مظلمة |
| CIE y | 0.29 | 0.33 | 0.37 | ||||
| وقت الاستجابة | إرتفع | تـر |
- |
10 |
- |
نحن |
- |
| التآكل | Td |
- |
10 |
- |
نحن |
- |
|
| نسبة التباين | سي سي | 10000:1 |
- |
- |
- |
غرفة مظلمة | |
| زاوية النظر | △θ | 160 |
- |
- |
الدرجة |
- |
|
| عمر التشغيل | أعلى | 20,000 |
- |
- |
الساعات | L= 100 cd/m2 | |

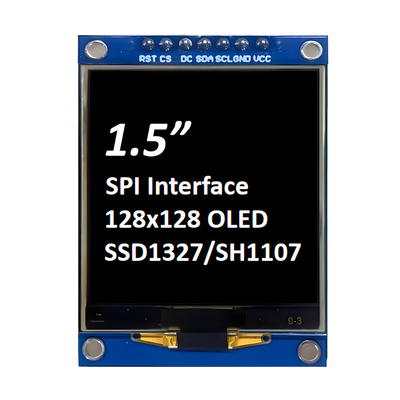

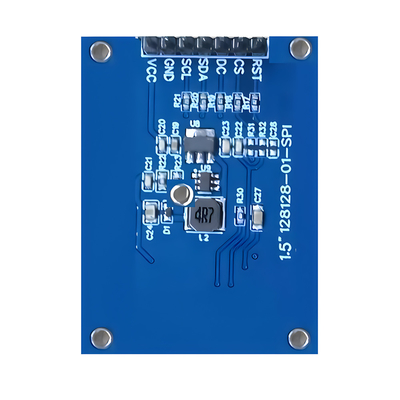

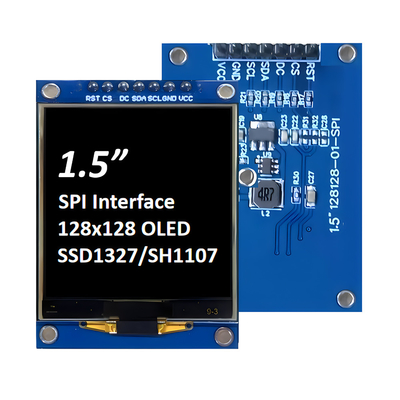

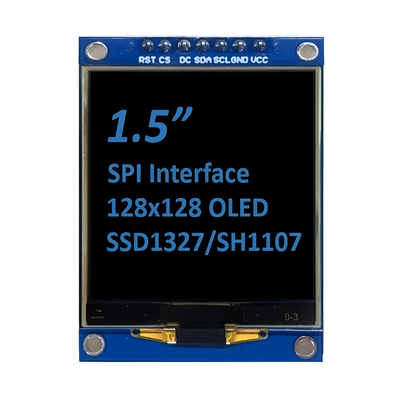

صورة المنتج
