1.3 بوصة 128x64 نقطة مصفوفة OLED 4-Pin IIC واجهة I2C SH1106 سائق IC خيارات الخط الأبيض / الأزرق

1.3 بوصة 128x64 نقطة مصفوفة OLED 4-Pin IIC واجهة I2C SH1106 سائق IC خيارات الخط الأبيض / الأزرق
1.3-Inch 128x64 Dot Matrix OLED 4-Pin IIC I2C Interface SH1106 Driver IC White/Blue Font Options
1.3 بوصة 128x64 نقطة مصفوفة OLED 4-Pin IIC واجهة I2C SH1106 سائق IC خيارات الخط الأبيض / الأزرق 1.3 بوصة 128x64 نقطة مصفوفة OLED 4-Pin IIC واجهة I2C SH1106 سائق IC خيارات الخط الأبيض / الأزرق 1.3 بوصة 128x64 نقطة مصفوفة OLED 4-Pin IIC واجهة I2C SH1106 سائق IC خيارات الخط الأبيض / الأزرق 1.3 بوصة 128x64 نقطة مصفوفة OLED 4-Pin IIC واجهة I2C SH1106 سائق IC خيارات الخط الأبيض / الأزرق

صورة كبيرة :  1.3 بوصة 128x64 نقطة مصفوفة OLED 4-Pin IIC واجهة I2C SH1106 سائق IC خيارات الخط الأبيض / الأزرق

تفاصيل المنتج:
مكان المنشأ: شنتشن، الصين
اسم العلامة التجارية: SAEF
إصدار الشهادات: ISO9001 / ISO14000
رقم الموديل: SFOM130YZ4-12864WB-01
شروط الدفع والشحن:
الحد الأدنى لكمية: 3 قطع
الأسعار: Negotiable based on order lot quantity
تفاصيل التغليف: حزمة التصدير القياسية
وقت التسليم: 1-3 أسابيع
شروط الدفع: L/C، T/T، ويسترن يونيون، باي بال
القدرة على العرض: 3000K قطعة في الشهر

1.3 بوصة 128x64 نقطة مصفوفة OLED 4-Pin IIC واجهة I2C SH1106 سائق IC خيارات الخط الأبيض / الأزرق

وصف
المنتج: 1.3 بوصة وحدة OLED القرار: 128 × 64 نقطة
الهيكل: COG + PCB واجهة: I2C، IIC
اتجاه الرؤية: كل زوايا الرؤية عرض اللون: خيارات الأبيض / الأزرق
مخطط خافت.: 35.5 × 33.7 × 3.5 (ملم) الاتصال: دبابيس الرأس
الرقم السري: 4 دبابيس (7 دبابيس اختيارية) درجة الحرارة التشغيل.: -40 إلى + 85
طول الحياة: 50,000 ساعة بمعدل 60 شمعة/م2 امتثال: متوافق مع REACH & RoHS
إبراز:

128x64 Dot Matrix OLED,1.3 بوصة Dot Matrix OLED,4 نقطة دبوس مصفوفة OLED

,

1.3 Inch Dot Matrix OLED

,

4 Pin Dot Matrix OLED

SFOM130JY4-12864WB-02 المواصفات.pdf



حول هذا البند SFOM130YZ4-12864WB-02 4 دبوس الرأس 1.3 بوصة وحدات OLED



المنتج SFOM130YZ4-12864WB-02 خصائص خيارات الخط الأبيض / الأزرق لمصفوفة المصفوفة OLED ذات النقاط 128x64 البوصة البالغة 1.3 بوصة مع واجهة IIC I2C SH1106 هي كما يلي:

  1. اعتمادا على تقنية OLED (الديود المنبعث من الضوء العضوي) ، لديها خصائص كونها خفيفة الوزن، وتوفير الطاقة، وارتفاع التباين، وزاوية عرض واسعة،مناسبة لتوفير تأثيرات عرض واضحة في بيئات مختلفة.
  2. الدقة 128x64 بكسل، وتوفير رسومات واضحة وعرض نص.
  3. تدعم وحدة تحكم SH1106 ما يصل إلى ألواح مصفوفة نقطة 132x64 ، وتدعم SRAM مزودة بـ 132x64 بت ، وتدعم واجهات متوازية من سلسلة 6800 8 بت ، وواجهات حافلة I2C سريعة 400 كيلو هرتز.الحد الأقصى لمعدل نقل البيانات المدعوم من واجهة I2C لمشغل SH1106 IC هو 400KHz. وهذا يعني أنه في ظل الظروف المثالية،يمكنها نقل البيانات بسرعة تصل إلى 400000 بت في الثانيةهذا معدل النقل كاف لمعظم تطبيقات العرض الصغيرة، وضمان نقل البيانات في الوقت المناسب من وحدة التحكم الدقيقة إلى وحدة العرض، وبالتالي توفير تأثيرات العرض السلسة
  4. يوفر واجهة I2C IIC ذات 4 أبواب ، يدعم واجهات الطرفية المتسلسلة ذات 3 أسلاك و 4 أسلاك ، وسهل الاتصال بميكروكتروليرات أو معالجات أخرى.
  5. يدعم عرض الخطوط البيضاء والزرقاء ، ويمكن للمستخدمين اختيار الألوان الأكثر ملاءمة وفقًا سيناريو التطبيق.
  6. شاشات OLED تصدر الضوء ولديها خصائص سطوع عالية، مما يجعلها مناسبة للاستخدام في بيئات مشرقة.
  7. نطاق فولتاج مصدر الطاقة المنطقي من SH1106 هو 1.65V-3.5V ، فولتاج مصدر الطاقة DC-DC هو 3.0V-4.2V ، وجهد مصدر الطاقة التشغيلي OLED هو 6.4V-14.0V.
  8. تصميم طاقة منخفضة ، مع استهلاك طاقة أقل من 5 μ A في وضع النوم.
  9. مناسبة لتطبيقات مختلفة مثل الأجهزة المحمولة والمنازل الذكية والأجهزة القابلة للارتداء والمعدات الطبية وألواح التحكم الصناعية ، إلخ.
  10. مصممة لتلبية المعايير الصناعية وقادرة على العمل بشكل مستقر على نطاق واسع من درجات الحرارة.
  11. يدعم إعادة رسم الصف والعمود (ADC) ، والتمرير الرأسي، ومذبذب على الشريحة، ومخرج دائرة مضخة الشحن الداخلية القابلة للبرمجة، ومراقبة التباين 256 خطوة على لوحات OLED السلبية أحادية اللون.

هذه الوحدة العرضية OLED 1.3 بوصة من تكنولوجيا Saef هو الخيار المثالي للتطبيقات التي تتطلب حلول عرض مصغرة بسبب دقة عالية، وضوح عالية،وخصائص استهلاك الطاقة المنخفضة.





الخصائص



المنتج: 1.3 بوصة PMOLED 4 دبوس القرار: 128×64 نقطة
الهيكل: COG + PCB واجهة: SPI، I2C اختياري
شاشة لمسة: قابلة للتخصيص اتجاه المشاهدة: كل زوايا النظر
الخطوط العريضة: 35.5 × 33.7 × 3.5 ملم الاتصال: دبوس العنوان
رقم الدبوس: أربعة دبوس درجة الحرارة العملية: -40°C إلى +85°C
مدة الحياة: 50،000 ساعة @ 60cd/m2 الامتثال: متوافقة مع REACH و RoHS





المخطط الميكانيكي الأبعاد



1.3 بوصة 128x64 نقطة مصفوفة OLED 4-Pin IIC واجهة I2C SH1106 سائق IC خيارات الخط الأبيض / الأزرق 0





تعريف الدبوس



رقم PIN الرمز الوصف
1 الـ GND أرضية الدوائر المنطقية
2 VDD مصدر الطاقة للمنطق
3 SCK مدخلات الساعة المتسلسلة
4 الـ SDA إدخال البيانات المتسلسلة

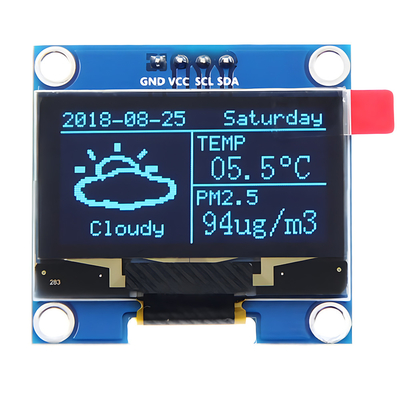

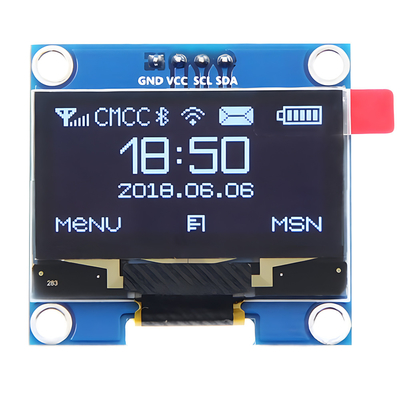

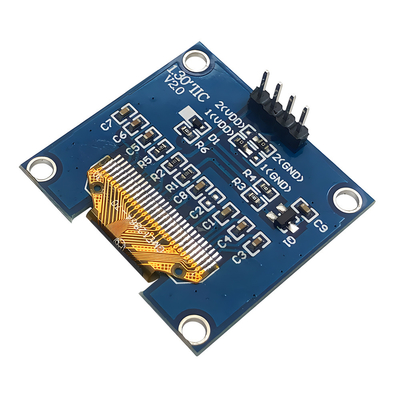

صورة المنتج

1.3 بوصة 128x64 نقطة مصفوفة OLED 4-Pin IIC واجهة I2C SH1106 سائق IC خيارات الخط الأبيض / الأزرق 11.3 بوصة 128x64 نقطة مصفوفة OLED 4-Pin IIC واجهة I2C SH1106 سائق IC خيارات الخط الأبيض / الأزرق 21.3 بوصة 128x64 نقطة مصفوفة OLED 4-Pin IIC واجهة I2C SH1106 سائق IC خيارات الخط الأبيض / الأزرق 3
