تفاصيل المنتج:
|
| المنتج: | شاشة TFT مقاس 2.8 بوصة مع CTP | القرار: | 240 * 320 نقطة |
|---|---|---|---|
| واجهة: | 4 أسلاك SPI | شاشة لمسة: | بكاب |
| اتجاه الرؤية: | IPS جميع زوايا الرؤية | هيكل PCAP: | GFF |
| تحكم LCD: | ST7789V | الرقم السري: | 10 دبابيس |
| الاتصال: | زيف الشركة العامة للفوسفات | إضاءة السطح: | 400 شمعة/م2 (نيت) |
| عمر LED: | 40000 ساعة | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | شاشة IPS TFT 400nits,شاشة TFT IPS,2.8 بوصة شاشة IPS TFT,Optical Bonding IPS TFT Display,2.8 Inch IPS TFT Display |
||
عن هذا البند SFTO280PY-7200ACT 2.8 بوصة TFT وحدة الشاشة اللمسية السعة
شاشة IPS TFT لمسية سعة 2.8 بوصة مع ربط بصري هي جهاز يدمج تقنيات العرض واللمس المتقدمة.فيما يلي مقدمة مفصلة للمنتج SFTO280PY-7200ACT:
معلومات عن المنتج
حجم الشاشة: 2.8 بوصة
-دقة: 240×320 بكسل
- تكنولوجيا العرض: تقنية IPS (بالتبديل في المستوى) ، مما يوفر زاوية عرض واسعة ودقة اللون
-الوضوح: 400 نيت، مناسبة للمشاهدة في ظروف إضاءة مختلفة
- تكنولوجيا الشاشة اللمسية: سعة سعة، توفر حساسية عالية والتحكم الدقيق باللمس
واجهة: شاشة TFT تدعم واجهة SPI (Serial Peripheral Interface) وشاشة لمس تدعم واجهات I2C (Inter Integrated Circuit) لسهولة الاتصال بميكروكونترولرات أو معالجات أخرى
- التوصيل البصري: استخدام الملصق البصري لتوصيل شاشة اللمس وشاشة العرض ، وتحسين دقة اللمس وتأثير العرض
- متعددة اللمسات: عادة ما يدعم وظيفة متعددة اللمسات، مما يسمح أصابع متعددة للعمل في وقت واحد
-المدى الطويل: الشاشات اللمسية السعة هي أكثر متانة من شاشات اللمس المقاومة وأقل عرضة للتلف المادي
سيناريوهات التطبيق
لوحة التحكم الصناعية: تستخدم لعرض وتحكم المعدات الصناعية
المعدات الطبية: عرض معلومات مهمة عن المعدات الطبية
- منتجات الإلكترونيات الاستهلاكية: مثل أجهزة المنزل الذكية، وآليات الألعاب المحمولة، الخ
- في شاشة السيارة: تستخدم لوحة القيادة أو نظام المعلومات والترفيه للسيارة
- أنظمة المعلومات التجارية: مثل أجهزة POS، محطات الخدمة الذاتية، الخ
مزايا المنتج
ضوء عالي: ضوء 400 نيت يضمن عرض واضح في ظروف إضاءة مختلفة
- التباين العالي: توفر تقنية IPS تباينًا أفضل وأداء ألوان أفضل
- متعدد اللمسات: شاشة اللمسات السعة تدعم اللمسات المتعددة ، مما يوفر تجربة تفاعلية أكثر سلاسة
-الربط البصري: يعزز تأثير العرض ودقة اللمس.
باختصار، شاشة IPS TFT لمسية سعة 2.8 بوصة يجمع بين الوضوح العالي، والتباين العالي، وميزات متعددة اللمسات،مما يجعلها مناسبة لسيناريوهات التطبيقات المختلفة وتوفير تجربة تفاعلية ممتازة للمستخدم.
الخصائص
| البند | المواصفات | الوحدة |
| حجم الشاشة | 2.8 بوصة | قطرية |
| عدد البكسلات | 240RGB ((H) × 320 ((V) | البكسلات |
| منطقة العرض | 43.20 ((H) x57.60 ((V) | ملم |
| مساحة البكسل | 0.180 ((H) x0.180 ((V) | ملم |
| مقياس المخطط | 50.00×69.20×310 | ملم |
| ترتيب البكسلات | الشريط الرأسي RGB | ـ |
| وضع العرض | عادةً أسود | ـ |
| اتجاه الرؤية | كل | ـ |
| عرض اللون | 262K | ـ |
| الضوء ((cd/m2) | 400 | نيت |
| نسبة التباين | 1200:1 | ـ |
| واجهة | 4 سلاسل SPI | |
| إضاءة خلفية | نوع الضوء الجانبي LED | ـ |
| محرك القيادة | ST7789V | |
| درجة حرارة العملية | -20~70 | °C |
| درجة حرارة التخزين | -30~80 | °C |
| شاشة لمسة | شاشة لمسة سعة | |
| واجهة الشاشة اللمسية | I2C | |
| تجميع TFT + CTP | الروابط البصرية |
رسم المخطط
تعريف دبوس واجهة TFT
| رقم الهاتف | الرمز | الوظيفة |
| 1 | الـ GND | الأرض |
| 2 | الـ VCC | إمدادات الطاقة 2.8 فولت |
| 3 | الـ SDA | دبوس مدخل/مخرج واجهة SPI |
| 4 | SCLK | يستخدم هذا الدبوس ليكون ساعة واجهة سلسلة |
| 5 | CS | الشريحة تحديد دبوس الإدخال |
| 6 | إعادة تعيين | مدخل إعادة ضبط خارجي |
| 7 | LEDA | الضوء الخلفي LED ((الأنود) |
| 8 | LEDK | الضوء الخلفي LED ((كاثود) |
| 9 | NC | NC |
| 10 | RS | عرض البيانات / دبوس اختيار الأوامر في واجهة تسلسلية ذات 4 خطوط |
تعريف دبوس CTP
| 1 | الـ GND | الأرض |
| 2 | CTP_RST | إعادة تعيين شاشة اللمس |
| 3 | CTP_INT | إشارة انقطاع الشاشة الملموسة |
| 4 | CTP_SDA | إشارة بيانات الشاشة اللمسية |
| 5 | CTP_SCL | إشارة ساعة الشاشة اللمسية |
| 6 | الـ VCC | إمدادات الطاقة |
المواصفات البصرية
|
البند |
الرمز |
الحالة |
دقيقة |
النوع |
ماكس |
الوحدة |
|
|
ضوء الأبيض (الوسط) |
(إلف) |
Θ=0 عادي المشاهدة الزاوية IBL=80mA |
... |
400 |
... |
cd/m2 |
|
|
وقت الاستجابة |
Tr+Tf |
... |
30 |
35 |
ms |
||
|
نسبة التباين |
CR |
1000 |
1200 |
... |
... |
||
|
اللون الصبغية (CIE1931) |
الأبيض |
Wx |
... |
0.308 |
... |
|
|
|
(وي) |
... |
0.339 |
... |
||||
|
زاوية النظر |
هـور |
ΘL |
CR≥10 |
75 |
80 |
... |
|
|
ΘR |
75 |
80 |
... |
||||
|
(في) |
ـ ـ |
75 |
80 |
... |
|||
|
ΘD |
75 |
80 |
... |
||||
|
توحيد السطوع |
المتوسط |
Θ=0 |
80 |
90 |
... |
% |
|
|
مجموعة الألوان |
NTSC |
Θ=0 |
65 |
70 |
... |
% |
|
|
اتجاه الرؤية المثلى |
كل |
||||||
خصائص شاشة LCD TFT
| البند | الرمز | دقيقة. | -أجل. | (ماكس) | الوحدة |
| الجهد التناظري | VDD | 2.4 | 2.8 | 3.3 | V |
| الجهد الرقمي | VDDI | 1.65 | 1.8 | 3.3 | |
| إشارة الدخول الجهد | فيروس نقص المناعة | 0.7VDDI | - | VDDI | V |
| VIL | الـ GND | - | 0.3VDDI | V |
خصائص الضوء الخلفي
| البند | الرمز | دقيقة | النوع | ماكس | الوحدة |
| التيار LED | إيه إل | - | 60 | 80 | mA |
| فولتاج LED | VL | - | 2.8 | 3.2 | V |
| مدة حياة المصابيح | ساعة | 30000 | 40000 | - | ساعة |

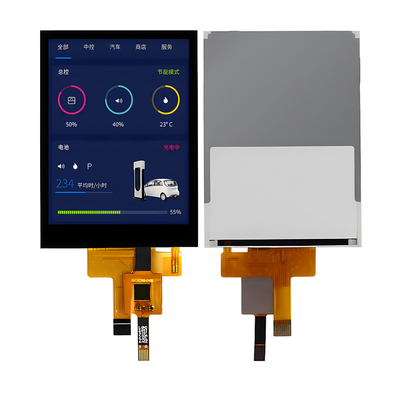

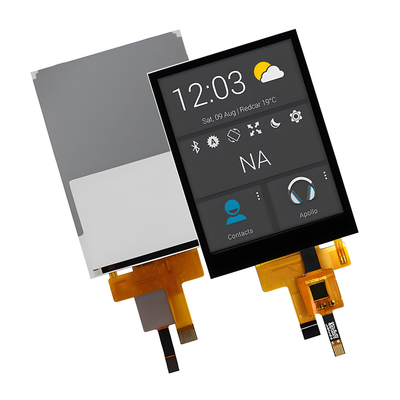

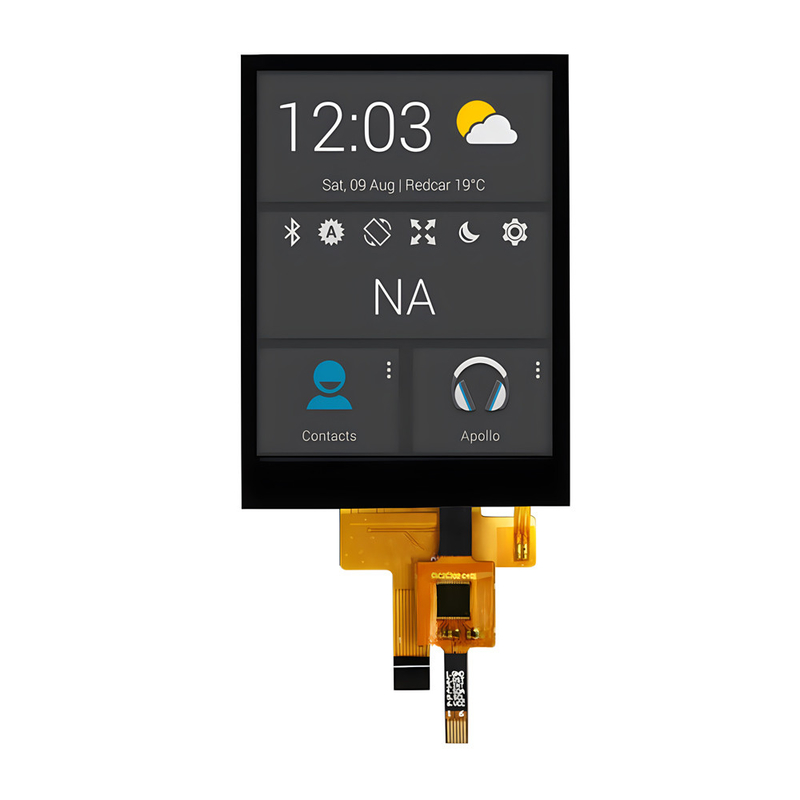

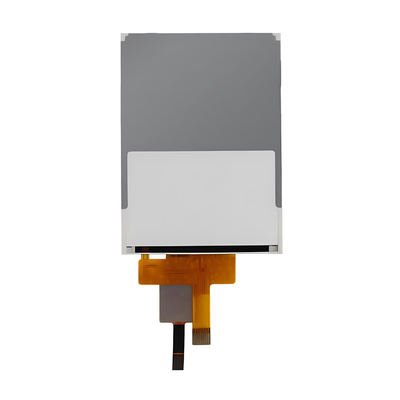

صورة المنتج
