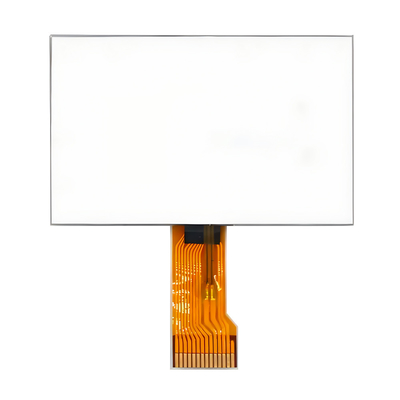

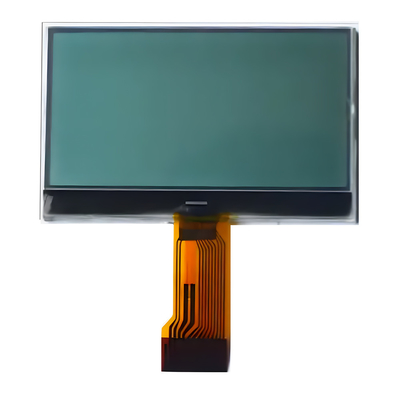

تفاصيل المنتج:
|
| Product: | Standard FSTN COG 128x64 LCM | Resolution: | 128x64 dots |
|---|---|---|---|
| View Direction: | 6 O'clock | LCD Type: | FSTN, Positive |
| Polarizer Type: | Transflective | Module Size: | 80.0(W) x 54.0 (H) x 9.7(D) |
| Viewing Area: | 70.7(W) x 38.8(H) | Driver IC: | ST7567 |
| Pin number: | 28 pins | Interfaces: | MCU |
| Operating Temp: | -30°C to +80°C | Supply Voltage: | 3.3V(Typical Value) |
| Life Time: | 40,000 hours | Compliance: | REACH & RoHS Compliant |
| إبراز: | 3وحدة عرض أحادية اللون,FSTN COG Graphic Dot Matrix LCD,128x64 نقطة وحدات العرض أحادية اللون,FSTN COG Graphic Dot Matrix LCD,128x64 Dot Monochrome Display Module |
||
تعد وحدة عرض LCD FSTN COG هذه خيارًا مثاليًا لسيناريوهات التطبيقات المختلفة نظرًا لتعريفها العالي واستهلاكها المنخفض للطاقة وموثوقيتها العالية.
المواصفات الميكانيكية
| العنصر | المواصفات | |
| حجم الوحدة | 80.0 (عرض) × 54.0 (ارتفاع) × 9.7 (عمق) | مم |
| منطقة العرض | 70.7 (عرض) × 38.8 (ارتفاع) | مم |
| المنطقة النشطة | 66.52 (عرض) × 33.24 (ارتفاع) | مم |
| حجم النقطة | 0.48 (عرض) × 0.48 (ارتفاع) | مم |
| درجة النقطة | 0.52 (عرض) × 0.52 (ارتفاع) | مم |
| الإضاءة الخلفية | أبيض | |
| نوع التجميع | COG | --- |
رسم تخطيطي
تعريف دبوس الواجهة
| رقم الدبوس | أوصاف الوظائف | رمز |
| 1 | دبوس تحديد الرقاقة. “L” نشط | /CS1 |
| 2 | دبوس إدخال إعادة الضبط. “L” نشط | /RES |
| 3 | بيانات أو تحديد الأمر. ”L” هو أمر، ”H” هو بيانات | A0 |
| 4 | إدخال إشارة الكتابة | R/W |
| 5 | إدخال إشارة القراءة | E/RD |
| 6--13 | ناقل بيانات ثنائي الاتجاه 8 بت. | DB0—DB7 |
| 14 | الطاقة (+3.3 فولت) | VDD |
| 15 | الأرضي | VSS |
| 16--20 | -------- | NC |
| 21 | DC-DC | V0 |
| 22 | DC-DC | XV0 |
| 23--24 | -------- | NC |
| 25 | DC-DC | VG |
| 26--30 | -------- | NC |
| 31 | حدد وضع واجهة نظام MPU. 6800 هو “H”، 8080 هو “L” | C86 |
| 32 | حدد التسلسلي أو المتوازي، التسلسلي هو “L”، المتوازي هو “H” | P/S |
| 33--34 | -------- | NC |
الخصائص الإلكترونية
| الخصائص | رمز | القيمة القياسية | الوحدة | ||
| دقيقة | نموذجي | حد أقصى | |||
| جهد إمداد الطاقة (1) | VDD | 3.1 | 3.3 | 3.5 | V |
| جهد إمداد الطاقة (2) | LCD | 9.6 | 9.8 | 10.0 | V |
| تيار نمط العرض | IDD | 0.58 | 1.4 | mA | |
| تيار تسرب الإدخال | IIL | 1.5 | uA | ||
| منطق الإدخال منخفض | VIL | 0.2VDD | |||
| منطق الإدخال مرتفع | VIH | 0.8VDD | |||
| منطق الإخراج منخفض | VOL | 0.2VDD | |||
| منطق الإخراج مرتفع | VOH | 0.8VDD | |||
| درجة حرارة التشغيل | TOPR | -30 | － | +80 | درجة مئوية |
| درجة حرارة التخزين | TSTG | -35 | － | +85 | درجة مئوية |
الخصائص البصرية
| العنصر | رمز | درجة الحرارة (℃) | التقييم | الوحدة | |||
| دقيقة | نموذجي | حد أقصى | |||||
| زمن الاستجابة | زمن الارتفاع | Tr | 25 | 200 | مللي ثانية | ||
| زمن السقوط | Tf | 25 | 200 | ||||
| تردد الإطار | FR | 25 | 64 | هرتز | |||
| زاوية الرؤية Cr≧2 | θ=90 | θ1 | 25 | 15 | درجة | ||
| θ=270 | θ2 | 35 | |||||
| θ=0 | θ3 | 30 | |||||
| θ=180 | θ4 | 30 | |||||
| اتجاه العرض | الساعة 6 | ||||||
| نسبة التباين | Cr | 25 | 2 | -- | |||
| استهلاك التيار | Is | 25 | 6 | uA | |||
| السعة | C | 25 | 5 | nF | |||
