تفاصيل المنتج:
|
| المنتج: | شاشة OLED مقاس 3.12 بوصة | القرار: | 256 × 64 بكسل |
|---|---|---|---|
| وضع العرض: | مصفوفة سلبية | واجهة: | بالتوازي، SPI اختياري |
| عرض اللون: | ابيض اصفر | بصريات: | كل زوايا الرؤية |
| سائق IC: | SSD1322 | مخطط خافت.: | 88.00 (W) x27.80 (H) |
| المنطقة النشطة: | 76.78 (W) × 19.18 (H) | مساحة وحدة الصورة: | 0.30 (عرض) × 0.30 (ارتفاع) |
| درجة الحرارة التشغيل: | -40 درجة مئوية إلى + 80 درجة مئوية | درجة حرارة التخزين: | -40 درجة مئوية إلى + 85 درجة مئوية |
| مصدر التيار: | 2.4 - 3.5 فولت | الرقم السري: | 30 دبابيس |
| حزمة IC: | COF | اتصال الوحدة: | نوع ZIF |
| واجب: | 1/64 | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | وحدة عرض 256*64 OLED,وحدة عرض OLED الرسومية,3.12 بوصة وحدة عرض OLED,Graphic OLED Display Module,3.12 Inch OLED Display Module |
||
** تحميل ورقة البيانات **
عن العنصر وحدة OLED الرسوميةSFOS312YZ-7091AN
رفع مشاريعك مع لدينا 3.12 بوصة 256x64 الرسومات OLED وحدة العرض التي تتميز بتكنولوجيا متقدمة SSD1322 السائق IC.تم تصميم شاشة OLED عالية الجودة لتقديم رسومات حيوية ونص واضح، مما يجعلها مثالية لتطبيقات مختلفة، بما في ذلك المعدات الصناعية، الإلكترونيات الاستهلاكية، ومشاريع DIY.
الخصائص الرئيسية:
سواء كنت تصمم نموذج أولي، أو تعزيز واجهات المستخدم، أو إنشاء شاشات مرئية جذابة، و 3.12 بوصة 256x64 وحدات شاشة OLED الرسومية هو الخيار المثالي.ابحث عن خياراتنا وأحضر مشاريعك إلى الحياة مع صور مذهلة اليوم!
الخصائص
| المنتج: | 3.12 بوصة OLED |
| الطراز: | SFOS312YZ-7091AN |
| القرار: | 256×64 بكسل |
| وضع العرض: | مصفوفة سلبية |
| لون العرض: | أبيض، أصفر |
| مركز التحكم بالشاحنة: | SSD1322 |
| واجهة: | متوازية، SPI اختياري |
| البصريات: | كل زوايا النظر |
| الخطوط العريضة: | 88.00 (W) X27.80 (H) |
| مسافة البيكسل: | 0.30 (W) × 0.30 (H) |
| المنطقة النشطة: | 76.78 (W) X 19.18 (H) |
| درجة حرارة العمل: | -40°C إلى +80°C |
| درجة الحرارة: | -40°C إلى +85°C |
| رقم الدبوس: | 30 دبوس |
| اتصال الوحدة: | نوع ZIF |
| تشغيل التيار الكهربائي | 2.4 - 3.5 فولت |
| حزمة IC: | COF |
| واجب: | 1/64 |
| الامتثال: | متوافقة مع REACH و RoHS |
رسم المخطط الميكانيكي
الدرجات القصوى المطلقة
| المعلم | الرمز | دقيقة | ماكس | الوحدة |
|
فولتاج التغذية |
VDD | -صفر5 | 2.75 | V |
| الـ VCC | -صفر5 | 21 | V | |
| VDDIO | -صفر5 | مؤسسات رأس المال | V | |
| مؤسسات رأس المال | -صفر3 | 4 | V | |
| درجة حرارة العمل | القمة | -40 | 85 | .C |
| درجة حرارة التخزين | TSTG | -65 | 150 | .C |
| وقت الحياة (140 cd/m2) | 33,000 | - | ساعة |
الخصائص البصرية
|
السمات |
الرمز | الشروط | دقيقة | النوع | ماكس | الوحدة |
|
السطوع (VCC يتم توفيرها خارجياً) |
لبر |
الملاحظة 5 |
80 |
100 |
- |
cd/m2 |
| (سي.آي.إي) (أبيض) | (x) (y) | عام 1931 | 0.250.27 | 0.290.31 | 0.330.35 | |
| تناقض الغرفة المظلمة | CR | - | 2000:1 | - | ||
| زاوية النظر | 160 | - | - | درجة |
خصائص التيار المباشر
|
السمات |
الرمز | الشروط | دقيقة | النوع | ماكس |
الوحدة |
| فولتاج إمدادات المنطق | VDD | 2.4 | 2.5 | 2.6 | V | |
| فولتاج التغذية للعمل | مؤسسات رأس المال | 2.4 | 2.8 | 3.5 | V | |
| إمدادات الطاقة لدبابيس الدخول والخروج | VDDIO | 1.65 | مؤسسات رأس المال | V | ||
|
الجهد التشغيلي لجهاز OLED |
الـ VCC |
الملاحظة 5 |
11.5 |
12 |
12.5 |
V |
|
مدخلات عالية المستوى |
فيروس نقص المناعة |
IOUT = 100μA، 3.3MHz |
0.8×VDDIO |
- |
VDDIO |
V |
| مدخلات منخفضة المستوى | VIL | IOUT = 100μA، 3.3MHz | 0 | - | 0.2×VDDIO | V |
| إنتاج عالي المستوى | VOH | IOUT = 100μA، 3.3MHz | 0.9×VDDIO | - | VDDIO | V |
| إنتاج منخفض المستوى | VOL | IOUT = 100μA، 3.3MHz | 0 | - | 0.1×VDDIO | V |
| التيار التشغيلي لـ VCI | ICI | - | 95 | 120 | μA | |
| التيار التشغيلي لـ VCC | الـ ICC |
|
- |
34.5 |
40 |
mA |
| حالي وضع النوم لـ VDD | IDD، النوم | - | 1 | 10 | μA | |
| حالي وضع النوم لـ VDDIO | إدديو، النوم | 1 | 10 | |||
|
حاله وضع النوم لـ VCI |
ICI، النوم | - | 2 | 50 |
μA |

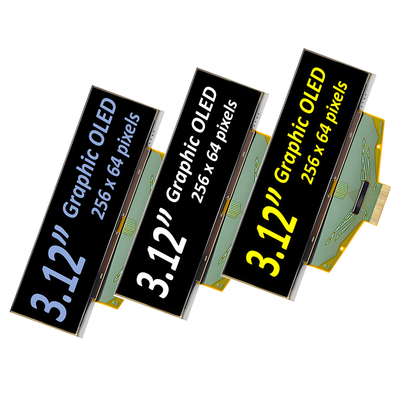

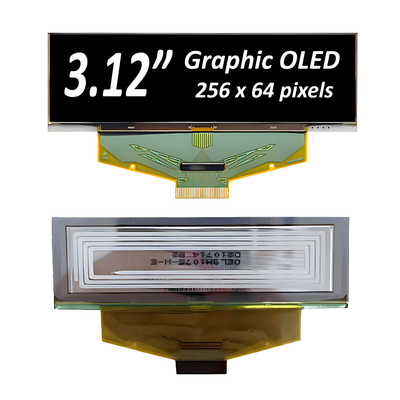

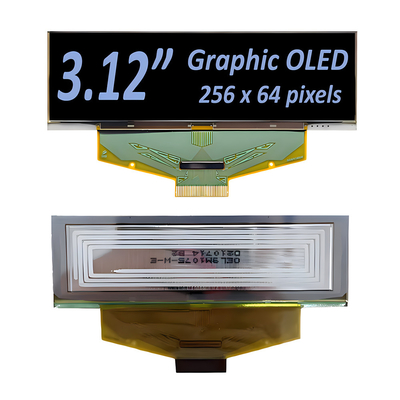

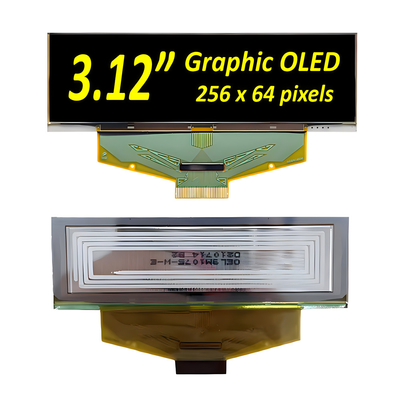

صورة المنتج
