تفاصيل المنتج:
|
| الكلمات الرئيسية: | شاشة LCD تعمل باللمس TFT للسيارات مقاس 7 بوصات | شاشة لمسة: | شاشة تعمل باللمس بالسعة (CTP) |
|---|---|---|---|
| القرار: | 1024 × 600 | مزيج: | الروابط البصرية |
| واجهة Lcm: | MIPI | دبابيس: | 30 دبابيس |
| إضاءة السطح: | 500 شمعة / م 2 | البعد المخطط: | 164.7 × 99.7 × 4.59 (مم) |
| المنطقة النشطة: | 154.21 × 85.92 (مم) | عمر LED: | 40000 ساعة |
| اتجاه الرؤية: | IPS، جميع زوايا الرؤية | واجهة CTP: | I2C |
| درجة الحرارة التشغيل.: | –30 إلى + 75 | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | وحدة عرض TFT للسيارات,1024x600 TFT وحدة العرض,7 بوصة TFT وحدة العرض,1024x600 TFT Display Module,7 Inch TFT Display Module |
||
كشاشة TFT تعمل باللمس مصممة خصيصًا لإلكترونيات السيارات والصناعات الخاصة ، SFTO700TZ-7196ACT من تقنية saef لديها المزايا التالية لمكافحة التداخل:
الاستقرار العالي: يجب أن تبقى شاشات TFT LCD ذات الجودة السيارات مستقرة وتعمل باستمرار دون تحطم أو تحطم.خاصة في بيئات السيارات حيث قد تواجه مختلف الظروف الجوية القاسية وظروف الطريقولذلك، فإن متطلبات الاستقرار مرتفعة جدا.
القدرة القوية على مكافحة التداخل: هناك العديد من التداخلات الكهرومغناطيسية والكهرومغناطيسية في السيارات ، والتي قد تؤثر على تأثير العرض واستقرار شاشات TFT LCD.تم تصميم وحدة العرض هذه لمقاومة التداخلات المختلفة، بما في ذلك التداخل الكهرومغناطيسي، التداخل الكهرومغناطيسي، الخ، وضمان عرض مستقر حتى في البيئات الكهرومغناطيسية المعقدة.
التوافق الكهرومغناطيسي الممتاز: في مجال إلكترونيات السيارات،يجب أن تكون شاشات العرض متوافقة كهرومغناطيسية عالية للتعامل مع التداخل الكهرومغناطيسي الناتج عن الأجهزة الإلكترونية في السيارةتم تصميم وحدة العرض TFT مع الأخذ في الاعتبار هذا ، والحد من تأثير التداخل الكهرومغناطيسي من خلال اعتماد تصاميم ومواد محددة.
مقاومة درجات الحرارة العالية والمنخفضة: قد تواجه السيارات بيئات ذات درجات حرارة عالية ومنخفضة ، مما يمكن أن يؤثر على أداء وموثوقية شاشات TFT LCD.تم تصميم وحدة العرض هذه خصيصا للتكيف مع مجموعة واسعة من درجات الحرارةلضمان التشغيل الطبيعي حتى في درجات الحرارة القصوى.
المواد الخام عالية الجودة وعمليات الإنتاج: من أجل ضمان عمر وشبكة التشغيل الموثوق بها من شاشات TFT LCD، من الضروري اختيار المواد الخام عالية الجودة وعمليات الإنتاج،و إجراء مراقبة صارمة للجودة.
من خلال التدابير المذكورة أعلاه لمكافحة التداخل ، يمكن لوحدة عرض TFT ذات الشاشة اللمسية السعة 7 بوصات من طراز السيارات توفير أداء عرض مستقر وموثوق به في بيئات مختلفة ،تلبية الطلب على أجهزة عرض عالية الموثوقية في مجال الإلكترونيات السيارات.
الخصائص
| رقم الطراز: | SFTO700TZ-7196ACT |
| الكلمات الرئيسية: | 7 "سيارات TFT لمسة LCD |
| القرار: | 1024×600 |
| شاشة لمسة: | شاشة لمسة سعة ((CTP)) |
| مزيج: | الروابط البصرية |
| واجهة LCM: | MIPI |
| ضوء السطح: | 500 Cd/m2 |
| الدبابيس: | 30 دبوس |
| مقاس المخطط: | 164.7 × 99.7 × 4.59 (ملم) |
| المنطقة النشطة: | 154.21 × 85.92 (ملم) |
| اتجاه المشاهدة: | IPS، جميع زوايا الرؤية |
| درجة الحرارة العملية: | 30°C إلى +75°C |
| مدة حياة LED: | 40000 ساعة |
| واجهة CTP: | I2C |
| الامتثال: | متوافقة مع REACH و RoHS |
رسم المخطط الميكانيكي
وصف دبوس الواجهة
| رقم البين | الرمز | الوصف |
| 1 | LEDA | مقطوعة LED |
| 2 | LEDA | مقطوعة LED |
| 3 | VGH | البوابة على الجهد |
| 4 | VGL | البوابة OFF الجهد |
| 5 | UPDN | اتجاه المسح الرأسي |
| 6 | SHLR | اتجاه المسح الأفقي |
| 7 | LEDK | كاثود LED |
| 8 | LEDK | كاثود LED |
| 9 | AVDD | طاقة الدوائر التناظرية |
| 10 | الـ GND | الأرض |
| 11 | MIPI_TDP3 | إدخال بيانات التفاضل في MIPI |
| 12 | MIPI_TDN3 | إدخال بيانات التفاضل في MIPI |
| 13 | الـ GND | الـ GND |
| 14 | MIPI_TDP2 | إدخال بيانات التفاضل في MIPI |
| 15 | MIPI_TDN2 | إدخال بيانات التفاضل في MIPI |
| 16 | الـ GND | الـ GND |
| 17 | MIPI_TCP | مدخلات الساعة التفاضلية MIPI |
| 18 | MIPI_TCN | مدخلات الساعة التفاضلية MIPI |
| 19 | الـ GND | الـ GND |
| 20 | MIPI_TDP1 | إدخال بيانات التفاضل في MIPI |
| 21 | MIPI_TDN1 | إدخال بيانات التفاضل في MIPI |
| 22 | الـ GND | الـ GND |
| 23 | MIPI_TDP0 | إدخال بيانات التفاضل في MIPI |
| 24 | MIPI_TDN0 | إدخال بيانات التفاضل في MIPI |
| 25 | الـ GND | الـ GND |
| 26 | STBYB | وضع الاستعداد تحديد الدبوس. |
| 27 | إعادة تعيين | دبوس إعادة ضبط عالمي |
| 28 | VDD | طاقة الدوائر الرقمية |
| 29 | VDD | طاقة الدوائر الرقمية |
| 30 | VCOM | الجهد العادي |
الحد الأقصى المطلق
| البند | الرمز | دقيقة. | النوع | (ماكس) | الوحدة |
| فولتاج طاقة التوريد | VDD | -صفر3 | - | 3.96 | V |
| جهد الطاقة الإدخالية والخارجية | VDDIO | -صفر3 | - | 3.96 | V |
| طاقة الدخول AVDD | AVDD | -صفر3 | - | 12 | V |
| البوابة على فولتاج إمدادات الطاقة | VGH | -صفر3 | - | VGL+32 | V |
| إغلاق البوابة على فولتاج مصدر الطاقة | VGL | VGH-32 | - | 0.3 | V |
| فولتاج VMID | VMID | -صفر3 | - | 6.6 | V |
| التوتر المشترك لمصدر الطاقة | VCOM_OP | -صفر3 | - | 5.43 | V |
| VOTP (طاقة OTP) | VOTP | - | - | 9 | V |
| درجة حرارة العمل | (TOPR) | -30 | - | 75 | °C |
| درجة حرارة التخزين | TSTG | -30 | - | 80 | °C |
| البند | الرمز | دقيقة | النوع | ماكس | الوحدة | حالة الاختبار |
| الجهد التشغيلي | VDD | 2.6 | - | 3.6 | V | - |
| تيار التوريد | IDD | - | - | 5 | mA | VDD=2.8V، Ta=25°C |
| الجهد المدخل | فيروس نقص المناعة | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| تيار تسرب المدخل | IIL | -واحد0 | - | 1.0 | mA | VIN=VDD أو VSS |
الضوء الخلفي الخصائص الكهربائية البصرية
| البند | الرمز | MIN | النوع | ماكس | الوحدة |
الحالة |
| فولتاج التغذية | Vf | 9.0 | 9.6 | 10.2 | V | إذا = 180 mA |
| تيار التوريد | إذا | - | 180 | - | mA | - |
| الجهد العكسي | Vr | - | - | 5 | V | - |
| تبديد الطاقة | Pd | - | 1728 | - | mW | - |
| كثافة الضوء لـ LCM |
- |
450 | 500 | - | Cd/m2 | إذا = 180mA |
| التوحيد لـ LCM | - | 80 | - | - | % | إذا = 180 mA |
| لون الضوء الخلفي | الأبيض | |||||
الخصائص البصرية
| لا، لا، لا | البند | الرمز | الشروط | المواصفات | الوحدة | |||
| دقيقة | النوع | ماكس | ||||||
| 1 | وقت الاستجابة | Tr+Tf | 25 درجة مئوية | - | 25 | - | السيدة | |
| 2 | النقل (مع PL) | T ((%) | - | - | 5.0 | - | - | |
| 3 | معدل التباين | سي سي |
θ=0، زاوية مشاهدة طبيعية |
- | 800 | - | - | |
| 4 |
المشاهدة الزاوية
|
هُو. | θR | CR>10 | - | 85 | - | درجة |
| θL | - | 85 | - | |||||
| (فير) | Θ+ | - | 85 | - | ||||
| ـ ـ | - | 85 | - | |||||

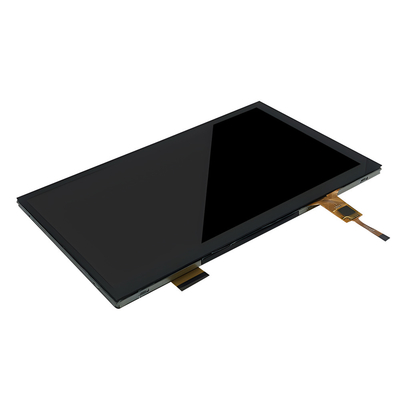

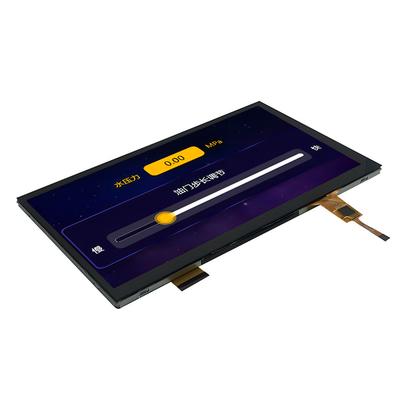

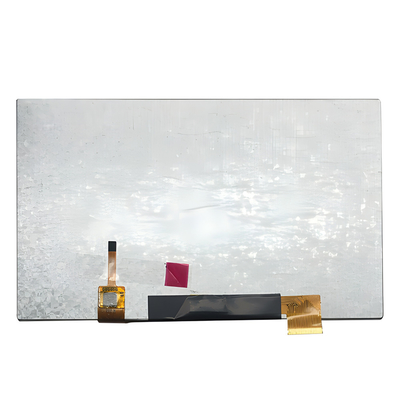

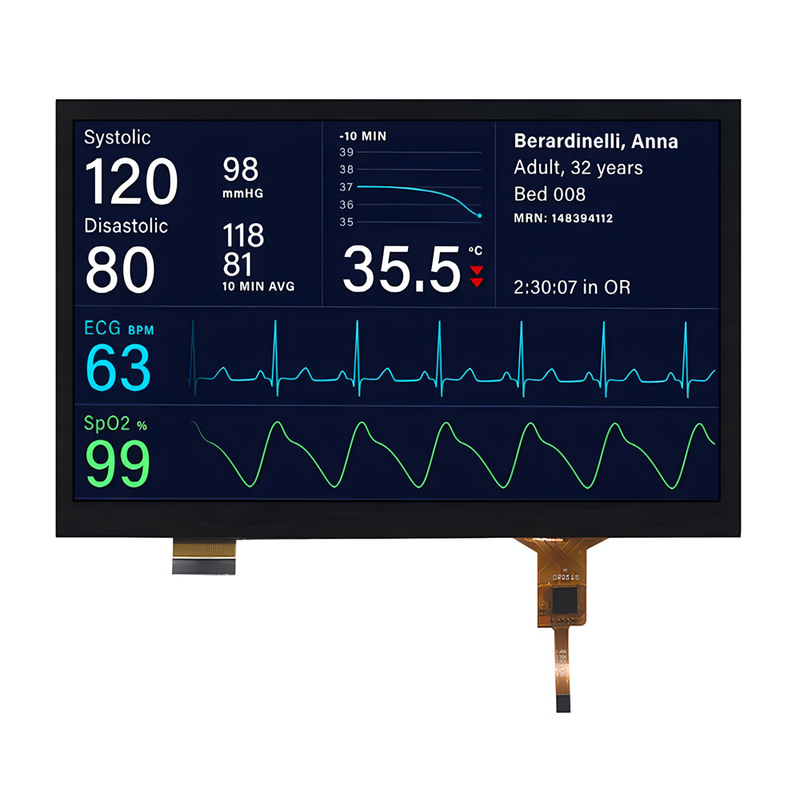

صورة المنتج
