تفاصيل المنتج:
|
| المنتج: | شاشة TFT LCD دائرية مقاس 4 بوصة | القرار: | 720 × 720 |
|---|---|---|---|
| واجهة: | MIPI | شاشة لمسة: | لا، CTP اختياري |
| اتجاه الرؤية: | اي بي اس (80/80/80/80) | الرقم السري: | 30 دبابيس |
| حجم الوحدة: | 105.3x109.61x3.83 (مم) | المنطقة النشطة: | 101.92 (مم) القطر |
| إضاءة السطح: | 1000 cd/m2 (نيتس) | درجة الحرارة التشغيل.: | -30 درجة مئوية إلى +85 درجة مئوية |
| عمر LED: | 40000 ساعة | امتثال: | متوافق مع Rohs & Reach |
| إبراز: | شاشة TFT LCD ذات الجودة السياراتية,1000 نيت شاشة TFT LCD |
||
**تحميل ورقة البيانات**
تصنيف السيارات 4 بوصة TFT مقدمة المنتج
شاشة LCD TFT دائرية 4 بوصات SFTO400XC-7095A3N ، مصممة خصيصًا لتطبيقات تصنيع السيارات ، مع الميزات التالية:
باختصار ، فإن شاشة TFT LCD الدائرية البالغة 4 بوصات SFTO400XC-7095A3N هي الخيار المثالي لأنظمة العرض للسيارات بسبب سطوعها العالي ، ومتانة درجة السيارات ، وتصميمها الخاص.
الخصائص
| موضوع المعلومات العامة | المحتوى |
| حجم شاشة LCD (شمالية) | 4 بوصة TFT مستديرة |
| هيكل الوحدة | شاشة TFT |
| نوع شاشة LCD | TFT/TRANSMISSIVE |
| وضع العرض LCD | عادةً أسود |
| الاتجاه الموصى به | IPS جميع زوايا الرؤية |
| حجم الوحدة (W × H × T) | 107.60 ((H) *111.87 ((V) *3.83 ((T) |
| المنطقة النشطة (W × H) | 101.52 ملم قطر |
| عدد البكسلات (دقة) | 720RGB×720 بكسل |
| نوع واجهة الوحدة | واجهة MIPI |
| التشغيل الاحتياطي. | -30°C إلى +85°C |
| ضوء السطح | 1000 cd/m2 |
| أرقام الألوان | 16.7M |
| نوع الضوء الخلفي | مصباح ليد أبيض |
رسم المخطط الميكانيكي
تعريف الدبوس
| لا. | رقم PIN | الوصف |
| 1 | LEDA | مقطوعة LED |
| 2 | LEDK1 | الكاثود LED |
| 3 | LEDK2 | الكاثود LED |
| 4 | مؤسسات رأس المال | إمدادات الطاقة 2.8 ~ 3.3 فولت |
| 5 | الـ IOVCC | إمدادات الطاقة 1.8V-2.0V |
| 6 | إعادة تعيين | إشارات إعادة تعيين LCM |
| 7 | الـ TE | إنتاج تأثير التمزق |
| 8 | PWM | مخرج تردد PWM لتحكم السائق LCD. |
| 9 | الـ GND | الأرض |
| 10 | D0P | إشارات بيانات DSI-D0+ |
| 11 | D0N | إشارات بيانات DSI-D0 |
| 12 | الـ GND | الأرض |
| 13 | D1P | إشارات بيانات DSI-D1+ |
| 14 | D1N | إشارات البيانات DSI-D1 |
| 15 | الـ GND | الأرض |
| 16 | CLKP | DSI-Clock+ |
| 17 | CLKN | -ساعة الـ (دي إس آي)... |
| 18 | الـ GND | الأرض |
| 19 | D2P | إشارات بيانات DSI-D2+ |
| 20 | D2N | إشارات البيانات DSI-D2 |
| 21 | الـ GND | الأرض |
| 22 | D3P | إشارات البيانات DSI-D3+ |
| 23 | D3N | إشارات البيانات DSI-D4 |
| 24 | الـ GND | الأرض |
| 25 | TP_INT | اضغط على أوقف |
| 26 | TP_SDA | إشارة بيانات IIC |
| 27 | TP_SCL | إشارة ساعة IIC |
| 28 | TP_RESET | إشارة إعادة تعيين اللمس |
| 29 | TP_VCI | لمسة مصدر الطاقة |
| 30 | TP_IOVCC | لمسة مصدر الطاقة |
|
البند |
الرمز |
القيمة |
الوحدة |
|
فولتاج إمدادات الطاقة للمنطق |
VDD |
0.3~36 |
V |
|
الجهد المدخل |
(فين) |
VDD + 0.3 |
V |
|
درجة حرارة العمل |
فوق |
-30 إلى 80 |
°C |
|
درجة حرارة التخزين |
Tstg |
-30 إلى 80 |
°C |
الخصائص الكهربائية
|
البند |
الرمز |
دقيقة |
النوع |
ماكس |
الوحدة |
حالة الاختبار |
|
الجهد التشغيلي |
VDD |
2.6 |
2.8 |
3.3 |
V |
- |
|
تيار التوريد |
IDD |
- |
- |
30 |
mA |
VDD=2.8V، Ta=25°C |
|
الجهد المدخل |
فيروس نقص المناعة |
0.8VDD |
- |
VDD |
V |
- |
|
VIL |
0 |
- |
0.2VDD |
V |
||
|
تيار تسرب المدخل |
IIL |
-واحد0 |
- |
1.0 |
mA |
VIN=VDD أو VSS |
الضوء الخلفي للقيادة
|
البند |
الرمز |
دقيقة |
النوع |
ماكس |
الوحدة |
|
التيار الأمامي |
إذا |
... |
180 |
- |
mA |
|
الجهد الأمامي |
VF |
14 |
15 |
16.3 |
V |
|
وضع الاتصال |
(ب) |
... |
5S2P |
... |
|
|
عدد المصابيح |
/ |
|
10 |
|
أجزاء |
|
مدة حياة المصابيح |
|
30000 |
40000 |
|
الساعات |
الخصائص البصرية
|
البند |
الرمز |
الحالة |
دقيقة |
النوع |
ماكس |
الوحدة |
|
زوايا النظر |
θT |
سي آر 10 |
|
85 |
- |
الدرجة |
|
θB |
|
85 |
- |
|||
|
θL |
|
85 |
- |
|||
|
θR |
|
85 |
- |
|||
|
نسبة التباين |
CR |
θ=0° |
800 |
1000 |
- |
- |
|
وقت الاستجابة |
طن |
25 درجة مئوية |
- |
25 |
35 |
ms |
|
(توف) |
||||||
|
التوحيد |
يو |
- |
- |
- |
- |
% |
|
NTSC |
- |
- |
63 |
68 |
- |
% |
|
الضوء |
(ل) |
- |
850 |
1000 |
- |
cd/m2 |

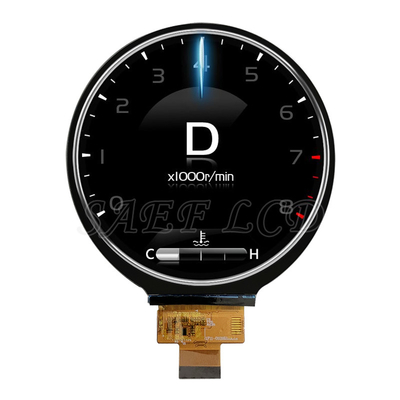

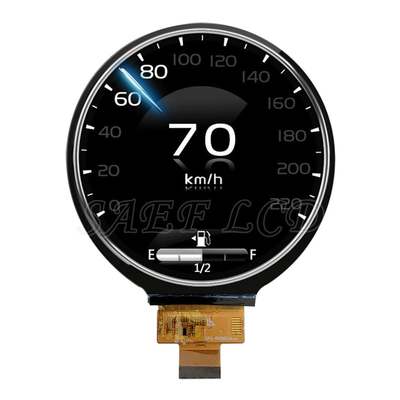

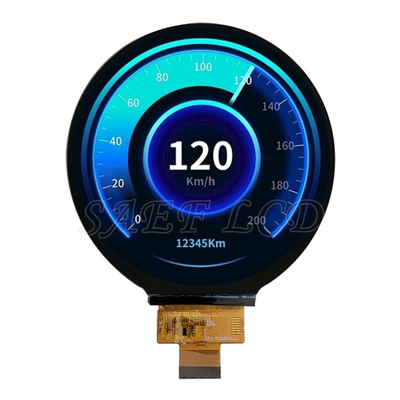

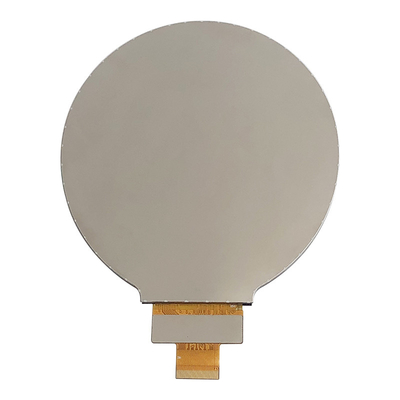

صورة المنتج
