تفاصيل المنتج:
|
| المنتج: | وحدة عرض OLED مقاس 2.23 بوصة | القرار: | 128 × 32 |
|---|---|---|---|
| نوع الزجاج: | OLED | بصريات: | جميع زوايا الرؤية 80/80/80/80 |
| واجهة: | I2C، SPI، 6800، 8080 اختياري | مخطط خافت.: | 62.0 × 24.0 × 2.0 (مم) |
| المنطقة النشطة: | 55.02 × 13.1 (مم) | درجة الحرارة التشغيل: | -40 درجة مئوية إلى + 85 درجة مئوية |
| الرقم السري: | 24 دبابيس | جهاز التحكم: | SSD1305 أو ما يعادله |
| وضع محرك الأقراص: | 1/32 دورة العمل | المرفق: | Cog + FPC |
| نسبة التباين: | 2000 : 1 ( تباين الغرفة المظلمة ) | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | 2.23 بوصة وحدة عرض OLED,شاشة 128*32 نقطة مصفوفة بـ PMOLED,وحدة عرض OLED ذات 24 دبوس,128*32 Dot Matrix PMOLED Screen,24Pin OLED Display Module |
||
2.23 بوصة شاشة OLED 128x32 بكسل مقدمة المنتج
SFOS223XZ-12832PA-N هو وحدة عرض OLED بطول 2.23 بوصة مع شاشة PMOLED مصفوفة بـ 128x32 نقطة ومدفع SSD1305. عادة ما يكون له الميزات التالية:
في التطبيقات العملية، قد تحتاج إلى كتابة أو استخدام المكتبات الموجودة لبدء وحدة العرض، وتعيين معايير العرض، وإرسال البيانات إلى وحدة العرض لعرض الرسومات أو النص.مثلاً، قد تحتاج إلى تعيين منطقة العرض، شاشة واضحة، نقاط رسم أو خطوط، وما إلى ذلك. عند اختيار وحدة العرض OLED، عوامل مثل استهلاك الطاقة، والقرار، ونوع الواجهة، لون العرض،الجهد التشغيلي، ومجموعة درجات الحرارة يجب النظر فيها لضمان استيفائها لمتطلبات التطبيق الخاصة.
مواصفات العرض
1) وضع العرض: مصفوفة سلبية
2) لون الشاشة: أحمر (أزرق)
3) واجب القيادة: 1/32 واجب
المواصفات الميكانيكية
1) رسم المخطط: وفقًا للرسم المرفق
2) عدد البكسلات: 128 × 32
3) حجم اللوحة: 62.0 × 24.0 × 2.0 (ملم)
4) المساحة النشطة: 55.02 × 13.1 ((ملم)
5) مساحة البكسل: 0.43 × 0.41 (ملم)
6) حجم البكسل: 0.41 × 0.39 (ملم)
رسم المخطط
الدرجات القصوى المطلقة
| المعلم | الرمز | دقيقة | ماكس | الوحدة |
| فولتاج الإمداد للمنطق | VDD | -صفر3 | 4 | V |
| فولتاج التوريد للعرض | الـ VCC | 0 | 15 | V |
| درجة حرارة العمل | القمة | -40 | 85 | .C |
| درجة حرارة التخزين | TSTG | -40 | 85 | .C |
| وقت الحياة (120 cd/m2) | 20,000 | - | ساعة | |
| وقت الحياة (80 cd/m2) | 30,000 | - | ساعة |
الخصائص البصرية
| السمات | الرمز | الشروط | دقيقة | النوع | ماكس | الوحدة |
| السطوع | لبر | الملاحظة 5 | 100 | 120 | - | cd/m2 |
|
(سي آي إي) (أزرق) |
(x) (y) |
عام 1931 |
0.110.21 | 0.150.25 | 0.190.29 | |
| تناقض الغرفة المظلمة | CR | - | 2000:1 | - | ||
| زاوية النظر | - | - | - | مجاناً | - | درجة |
خصائص التيار المباشر
| السمات | الرمز | الشروط | دقيقة | النوع | ماكس | الوحدة | |
| فولتاج الإمداد للمنطق | VDD | 1.65 | 2.8 | 3.3 | V | ||
| فولتاج التوريد للعرض | الـ VCC | الملاحظة 5 | 11.5 | 12 | 12.5 | V | |
| مدخلات عالية المستوى | فيروس نقص المناعة | IOUT = 100μA، 3.3MHz | 0.8×VDD | - | VDD | V | |
| مدخلات منخفضة المستوى | VIL | IOUT = 100μA، 3.3MHz | 0 | - | 0.2×VDD | V | |
| إنتاج عالي المستوى | VOH | IOUT = 100μA، 3.3MHz | 0.9×VDD | - | VDD | V | |
| إنتاج منخفض المستوى | VOL | IOUT = 100μA، 3.3MHz | 0 | - | 0.1×VDD | V | |
| التيار التشغيلي لـ VDD | IDD | - | 180 | 300 | μA | ||
| التيار التشغيلي لـ VCC | الـ ICC | الملاحظة 6 |
- |
18 | 25 |
mA |
|
| حالي وضع النوم لـ VDD | IDD، النوم | - | 1 | 5 | μA | ||
| حاله حاله النوم لـ VCC | (آيكس) ، النوم | - | - | 2 | 10 | μA | |
الخصائص الكهربائية
| البنود | الرمز | دقيقة. | -أجل. | (ماكس) | الوحدة | |
|
فولتاج التغذية |
وحدة تحكم التوتر المنطقي | VDD | 1.65 | 3.0 | 3.5 | V |
| يعمل ((للوحة OLED) | VPP | 12.5 | 13.0 | 13.5 | V | |
|
الجهد المدخل |
الجهد العالي | فيروس نقص المناعة | 0.8 * VDD |
- |
VDD | V |
| الجهد المنخفض | VIL | الـ VSS |
- |
0.2 * VDD | V | |
|
الجهد الخارجي |
الجهد العالي | VOH | 0.8 * VDD |
- |
VDD | V |
| الجهد المنخفض | VOL | الـ VSS |
- |
0.2 * VDD | V | |

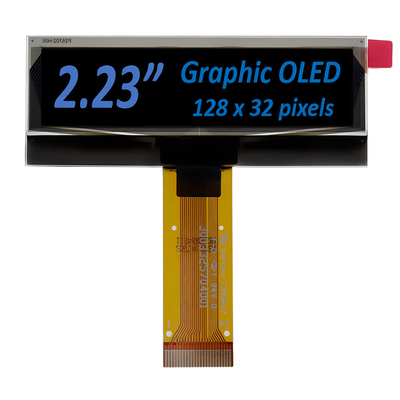

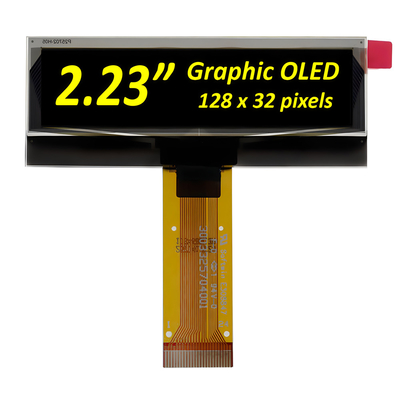

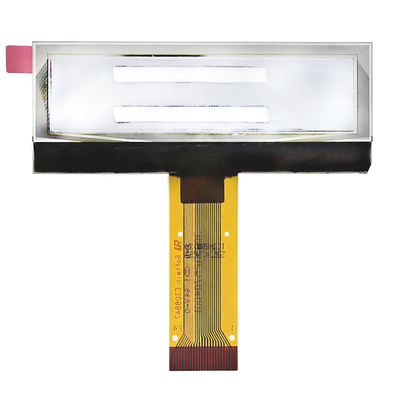

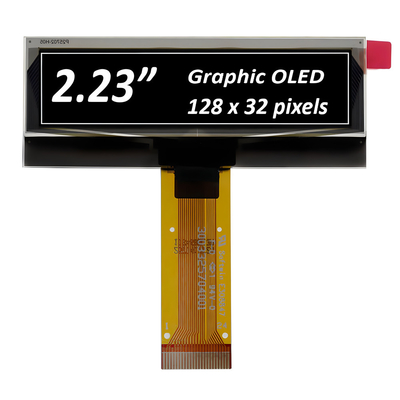

صورة المنتج
