تفاصيل المنتج:
|
| المنتج: | 2.42 بوصة (2.4") شاشة OLED | القرار: | 128 × 64 نقطة |
|---|---|---|---|
| وضع العرض: | مصفوفة سلبية | بصريات: | كل زوايا الرؤية |
| مخطط خافت.: | 71.0 (طول) × 43.5 (عرض) × 6.0 (ارتفاع) (مم) | المنطقة النشطة: | 55.01 (طول) × 27.5 (عرض) (مم) |
| مساحة وحدة الصورة: | 0.43 × 0.43 (مم) | طريقة القيادة: | 1/64 دورة العمل |
| درجة الحرارة التشغيل: | -40 درجة مئوية إلى +70 درجة مئوية | الرقم السري: | 7 دبابيس رأس |
| واجهة: | واجهة SPI | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | 2لوحة تحكم OLED بقيمة 42 بوصة,لوحة تحكم SSD1309 OLED,وحدة عرض SPI OLED ذات 7 أقواس,SSD1309 OLED control board,7-pin SPI OLED Display Module |
||
SFOM242YZ7-12864WBYG-01 مواصفات.pdf
مقدمة المنتج
لوحة التحكم OLED ذات الواجهة SPI ذات 7 أقلام مقاس 2.42- بوصة هي لوحة تحكم تتضمن تكنولوجيا العرض OLED عالية الأداء ، مناسبة لسيناريوهات التطبيق التي تتطلب تباينً عالياً ،تصميم رقيق جداً، وحلول العرض منخفضة الطاقة. تم تجهيز لوحة التحكم بشريحة SSD1309 / SPD0301 ، تدعم الاتصالات ذات الواجهة المزدوجة SPI / I2C ، مما يوفر للمستخدمين خيارات اتصال مرنة.
المعلم التقني
حجم الشاشة: 2.42 بوصة
الدقة: 128 × 64 بكسل

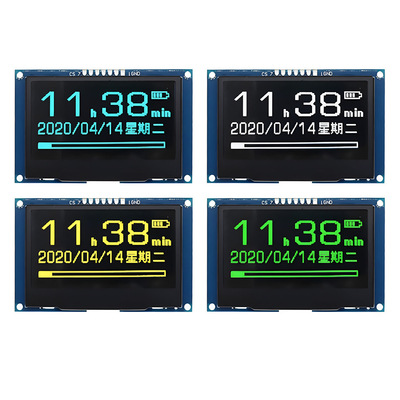

لون العرض: أبيض، أصفر، أخضر وأزرق اختياري
رقاقة التحكم: SSD1309/SPD0301
واجهة الاتصال: SPI/I2C
الواجهة الفيزيائية: GH1.25 7Pin
الجهد العامل: 3.3V / 5V
حجم الشاشة: 55.01 × 27.49mm
حجم المنتج: 61.50 × 39.50 ملم
خصائص المنتج
التباين العالي: واجهة SPI ذات 7 أقلام 2.42- بوصة خصائص OLED ذاتية الإضاءة توفر تباينًا مرتفعًا للغاية وتأثيرات عرض ممتازة.
رقيقة للغاية وخفيفة الوزن: نظرًا لمبدأ OLED المضيء الذاتي ، لا توجد حاجة إلى إضاءة خلفية ، مما يجعل لوحة التحكم رقيقة وخفيفة.
تشغيل طاقة منخفضة: OLED 2.42- بوصة لا يستهلك الطاقة عند عرض الأسود ، مما يساعد على تقليل استهلاك الطاقة الإجمالي.
عرض زاوية عرض واسعة: OLED 2.42- بوصة يوفر زاوية عرض واسعة تزيد عن 170 ° ، مما يضمن مشاهدة واضحة من زوايا مختلفة.
الاستجابة السريعة: واجهة SPI ذات 7 دبوس OLED بطول 2.42 بوصة وقت الاستجابة السريع مناسب للتطبيقات ذات الصور الديناميكية والتحديث السريع.
دعم الاتصالات SPI / I2C: متوافقة مع بروتوكولين اتصاليين ، مريحة للاتصال بمختلف وحدات التحكم الدقيقة.
دعم البرمجيات
توفير دعم شامل لتطوير البرمجيات، بما في ذلك:
البيانات الروتينية: توفير نموذج رمزية لمنصات مثل Raspberry Pi ، Arduino ، STM32 ، ESP32 ، إلخ.
بروتوكول الاتصال: توفير تفاصيل التنفيذ لبروتوكولات الاتصال SPI و I2C.
مكتبة الرسومات: تدعم وظائف الرسم الرسومي الأساسية وعرض النص.
دعم الخطوط: بنيت في العديد من الخطوط لتلبية احتياجات عرض اللغات والحروف المختلفة.
رسم المخطط
تعريف دبوس الواجهة (اتصال الأجهزة)
| الدبوس | الرمز | الوصف |
| 1 | الـ GND | أرضية الدوائر المنطقية |
| 2 | VDD | مصدر الطاقة للمنطق |
| 3 | SCK | مدخلات الساعة المتسلسلة |
| 4 | الـ SDA | إدخال البيانات المتسلسلة |
| 5 | الـ RST | هذا الدبوس هو مدخل إشارة إعادة ضبط. عندما يكون الدبوس منخفضًا ، يتم تشغيل الشريحة. حافظ على سحب هذا الدبوس مرتفعًا أثناء التشغيل الطبيعي. |
|
6 |
العاصمة |
هذا دبوس هو دبوس تحكم البيانات / الأوامر. عندما يتم سحب الدبوس عالية وتحديد وضع واجهة سلسلة، والبيانات في SDIN سيتم تفسيرها على أنها بيانات. عندما يتم سحبها منخفضة، سيتم نقل البيانات في SDIN إلى سجل الأوامر. |
| 7 | CS | تحديد الشريحة. يتم تحديد الشريحة عندما يكون CS0 = L. |
الدرجات القصوى المطلقة
|
المعلم |
الرمز | دقيقة | ماكس | الوحدة |
| فولتاج الإمداد للمنطق | VDD | -صفر3 | 4 | V |
| فولتاج التوريد للعرض | الـ VCC | 8 | 17 | V |
| درجة حرارة العمل | القمة | -40 | 70 | .C |
| درجة حرارة التخزين | TSTG | -40 | 85 | .C |
| وقت الحياة (220 cd/m2) | 13,000 | - | ساعة | |
| مدة الحياة (200 cd/m2) | 15,000 | - | ساعة | |
|
وقت الحياة (180 cd/m2) |
16,000 | - | ساعة |
المواصفات الكهربائية
|
السمات |
الرمز | الشروط | دقيقة | النوع | ماكس | الوحدة |
| استهلاك التيار في الوضع الطبيعي | جميع البكسلات تعمل | - | 17 | 25 | mA | |
| استهلاك التيار في وضع الاستعداد | وضع الاستعداد 10% من البكسلات | - | 0.5 | 1.5 | mA | |
| استهلاك الطاقة في الوضع الطبيعي | جميع البكسلات تعمل | - | 71.5 | 97.5 | mW | |
| استهلاك الطاقة في وضع الاستعداد | وضع الاستعداد 10% من البكسلات | - | 6.5 | 19.5 | mW | |
| السطوع | لبر | - | 90 | 110 | - | cd/m2 |
| (سي.آي.إي) (أبيض) |
(x) (y) |
عام 1931 |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|
| تناقض الغرفة المظلمة | CR | - | 2000:1 | - | - | |
|
زاوية النظر
|
- | 160 | - | - | درجة |

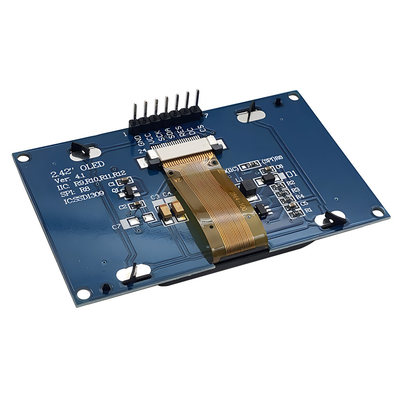

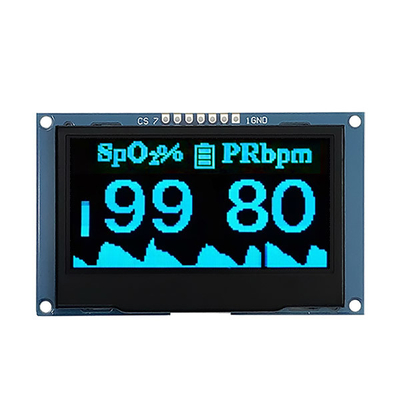

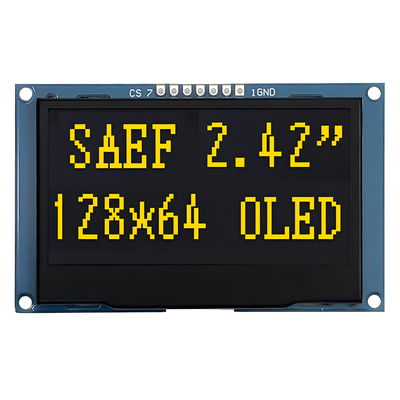

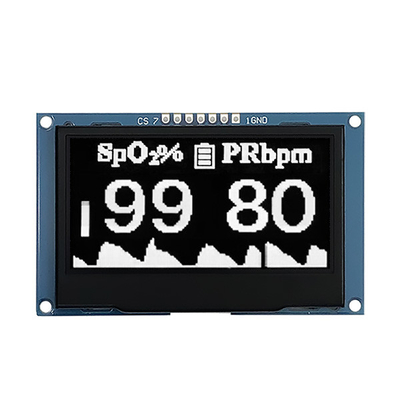

صورة المنتج
حالة اختبار الموثوقية
|
البند |
الشروط |
المعايير |
| عملية الحرارة العالية | 70.C، 240 ساعة |
العمليات وظائف العمل. |
| عملية درجة حرارة منخفضة | -40 درجة مئوية، 120 ساعة | |
| تخزين درجة حرارة عالية | 85.C، 120 ساعة | |
| تخزين في درجة حرارة منخفضة | -40 درجة مئوية، 120 ساعة | |
| تشغيل درجة حرارة عالية ورطوبة عالية | 65.C، 90 ٪ RH، 120 ساعة | |
|
الصدمة الحرارية |
-40°C ~ 85°C (-40°C / 30min؛ عبور / 3min؛ 85°C / 30min؛ عبور / 3min) دورة واحدة: 66min، 100 دورة |
منشآت المصنع والشهادات
