تفاصيل المنتج:
|
| المنتج: | شاشة OLED مقاس 0.96 بوصة + PCB رباعية الدبابيس | القرار: | 128 × 64 بكسل |
|---|---|---|---|
| عرض اللون: | خطوط بيضاء/زرقاء/صفراء زرقاء | الهيكل: | COG + PCB |
| واجهة: | I2C (IIC) | اتجاه الرؤية: | جميع زوايا المشاهدة (85/85/85/85) |
| مخطط خافت.: | 24.7 × 27 × 3.6 (مم) | الاتصال: | دبابيس الرأس |
| الرقم السري: | 4 دبابيس | درجة الحرارة التشغيل.: | -40 إلى + 85 |
| طول الحياة: | 50,000 ساعة بمعدل 60 شمعة/م2 | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | شاشة OLED بحجم 0.96 بوصة,شاشة OLED بيضاء,شاشة OLED ذات أربع دبوس,White OLED Display,4pin I2C OLED Display |
||
SFOM096YZ4-12864WB-02 مواصفات.pdf
مقدمة المنتج
0.96 بوصة OLED مع 4-pin PCB هو وحدة عرض مصغرة تستخدم على نطاق واسع في الأنظمة المضمنة والأجهزة الإلكترونية المحمولة.هذا النوع من شاشة العرض يلعب دورا هاما في مجالات مثل الساعات الذكيةويمكن دمجها بسهولة في العديد من المنتجات الإلكترونيةتوفير عرض معلومات بديهي للمستخدمين.
وبالإضافة إلى ذلك، فإن أجهزة التحكم المركزية للشاحنات لـ 0.96 بوصة OLED مع وحدات PCB ذات 4 أقواس مثل SSD1306 و SSD1315 وما إلى ذلك، بسبب تصميمها الموحد، تعزز المزيد من تنوعها على أجهزة مختلفة.هذا المستوى العالي من التوافق يوفر راحة كبيرة للمستخدمين عند تصميم الأنظمة المدمجة أو مشاريع DIY.
الخصائص
0.96 بوصة OLED مع منتجات PCB 4-pin عادة ما يكون لها المواصفات التقنية التالية:
رسم المخطط
تعريف دبوس الواجهة
| رقم البين | الرمز | الوصف | |
| 1 | الـ GND | هذا دبوس أرضي يجب أن يكون متصل بالأرض | |
| 2 | VDD | إمدادات الطاقة لـ OLED هذا دبوس إمدادات الجهد يجب أن تكون متصلة بالمصدر | |
| 3 | الـ SCL | هذه المدخلات الساعة المتسلسلة SCL | |
| 4 | الـ SDA | هذا إدخال البيانات المتسلسلة SDA | |
الخصائص الكهربائية البصرية
| البنود | الرمز | دقيقة. | -أجل. | (ماكس) | الوحدة | ملاحظة | |
| ضوء العمل | (ل) | 80 | 100 | - | cd /m2 | جميع البكسلات تعمل | |
| استهلاك الطاقة | (ب) | - | 50 | 60 | mW |
30% من البكسلات |
|
| تردد الإطار | (إر) | - | 105 | - | هرتز | - | |
|
اللون التنسيق |
الأزرق | CIE x | 0.11 | 0.15 | 0.19 |
CIE1931 |
غرفة مظلمة |
| CIE y | 0.21 | 0.25 | 0.29 | ||||
|
وقت الاستجابة |
إرتفع | تـر | - | 10 | - | نحن | - |
| التآكل | Td | - | 10 | - | نحن | - | |
| نسبة التباين | سي سي | 10000:1 | - | - | - | غرفة مظلمة | |
| زاوية النظر | θ |
160 | - | - | الدرجة | - | |
| عمر التشغيل | أعلى | 22000 | - | - | الساعات | L= 80 cd/m2 | |

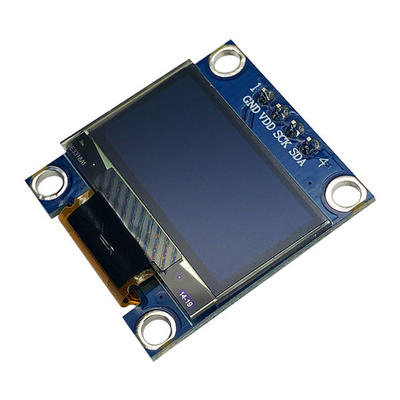

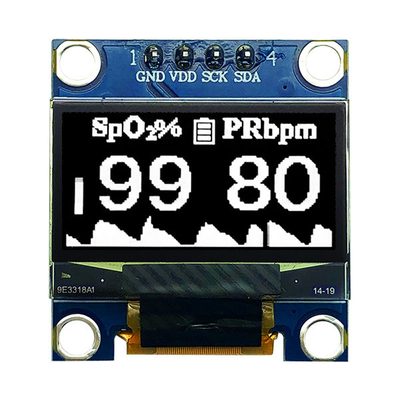

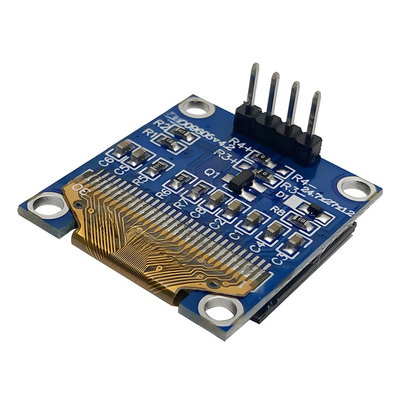

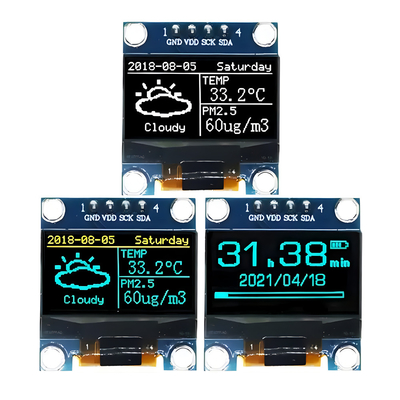

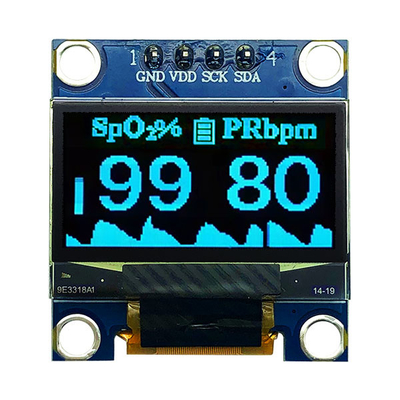

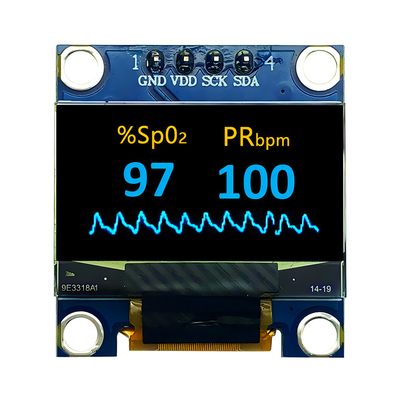

صورة المنتج
اختبار الموثوقية
| لا، لا، لا | البند | الحالة | كمية |
| 1 |
تخزين درجة حرارة عالية (HTS) |
85±2 درجة مئوية، 200 ساعة | 3 |
| 2 |
تشغيل درجة حرارة عالية (HTO) |
80±2 درجة مئوية، 96 ساعة | 3 |
| 3 |
تخزين في درجة حرارة منخفضة (LTS) |
-40±2°C، 200 ساعة | 3 |
| 4 |
التشغيل في درجة حرارة منخفضة (LTO) |
-40±2°C، 96 ساعة | 3 |
|
5 |
درجة حرارة عالية وتخزين الرطوبة(HTHHS) |
50±3°C، 90%±3%RH، 120 ساعة |
3 |
|
6 |
الصدمة الحرارية (عدم التشغيل) (TS) |
-20±2°C ~ 25°C ~ 70±2°C (30min) (5min) (30min) 10 دورات |
3 |
| 7 | الاهتزاز (التعبئة) |
10 ~ 55 ~ 10 هرتز، نطاق 1.5 ملم، ساعة واحدة لكل اتجاه x، y، z |
1 صندوق |
| 8 | انزلاق (تعبئة) | الارتفاع: 1 متر، في كل مرة لـ 6 جوانب، 3 حواف، زاوية واحدة | 1 صندوق |
| 9 | ESD (بيت المنتج النهائي) | ±4kVR:330Ω؛ C:150pF 10 مرات، تفريغ الهواء | 3 |
مقارنة مع المنافسين
في سوق OLED 0.96 بوصة مع منتجات PCB 4-pin ، هناك العديد من المنافسين مع مزايا وخصائص مختلفة.تكنولوجيا SAEF لديها المزايا التالية:
التكنولوجيا والقدرة على الابتكار:SAEF لديها تراكم عميق في تكنولوجيا شاشة OLED، والتي يمكن أن توفرمنتجات ذات دقة عالية وأداء ألوان ممتاز، مع إطلاق منتجات مبتكرة باستمرار لتلبية طلب السوق.
القدرة والسلسلة التوريدية:تمتلك SAEF قدرة إنتاج قوية ونظام شامل لسلسلة التوريد، والذي يمكن أن يضمن إمدادات منتجات مستقرة والاستجابة بسرعة للتغيرات في السوق.
خدمات مخصصة:يمكن لـ SAEF توفير خدمات مخصصة لتصميم وإنتاج منتجات OLED بقيمة 0.96 بوصة مع PCB ذات 4 أقواس من المواصفات المحددة وفقًا لاحتياجات العملاء ،تلبية متطلبات سيناريوهات التطبيق المحددة.
تأثير العلامة التجارية:العلامة التجارية SAEF لديها اعتراف أعلى وثقة في السوق، ومنتجاتنا يمكن أن تحصل على المزيد من اهتمام السوق واختيار العملاء.
