تفاصيل المنتج:
|
| المنتج: | 0شاشة OLED بوصة 96 | عدد البكسل: | 128 × 64 بكسل |
|---|---|---|---|
| سائق IC: | SSD1315 أو ما يعادله | وضع العرض: | مصفوفة سلبية |
| عرض اللون: | أحادية اللون (أبيض) | واجب القيادة: | الاحتياجات المختلفة |
| مقاس اللوحه: | 24.7 × 16.6 × 1.3 (مم) | المنطقة النشطة: | 21.74 × 11.175 (ملم) |
| اتجاه الرؤية: | كل زوايا الرؤية | واجهة: | SPI/I2C/8080 |
| الاتصال: | توصيل في | الرقم السري: | 30 دبوس (يمكن تخصيصها) |
| درجة الحرارة التشغيل.: | -40 درجة مئوية - +70 درجة مئوية | درجة حرارة التخزين: | -40 درجة مئوية - + 85 درجة مئوية |
| حياة: | 50،000 ساعة @60cd/m2 | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | شاشة OLED 128X64,شاشة SPI أوليد,شاشة OLED ذات 30 دبوس,SPI OLED Display,30 Pins OLED Display |
||
سعر الجملة 0.96 بوصة شاشة OLED عرض المنتج
شاشة العرض OLED 0.96 بوصة هي جهاز عرض صغير مضيء ذاتيًا يستخدم على نطاق واسع في العديد من الأجهزة والأدوات الذكية بسبب خفة الوزن وانخفاض استهلاك الطاقة، وارتفاع التباين،وخصائص زاوية مشاهدة واسعةعادةً ما تستخدم شاشات OLED بقيمة 0.96 بوصة رقائق SSD1315 / SSD1306 و تدعم أوضاع واجهة متعددة ، بما في ذلك 6800 و 8080 بالتوازي ، و SPI متسلسل 3 أسلاك أو 4 أسلاك ، و وضع واجهة IIC.هذا النوع من شاشة العرض لديه خصائص ذاتية مضيئة ولا يتطلب إضاءة خلفية، مما يؤدي إلى أفضل أداء العرض، سرعة استجابة أسرع، وزاوية عرض أوسع.
يتم استخدام شاشة OLED البالغة 0.96 بوصة التي تنتجها SAEF TECHNOLOGY على نطاق واسع في الهواتف الذكية والساعات الذكية وأجهزة مراقبة الصحة وأنظمة التحكم الصناعي وأجهزة التحكم في الألعاب المحمولةوغيرها من المناسبات التي تتطلب شاشات صغيرة وفعالةمع التقدم المستمر للتكنولوجيا ونمو الطلب في السوق،من المتوقع أن يتم تحسين شاشة OLED مقاس 96 بوصة من SAEF TECHNOLOGY وتحسينها من حيث أداء الشاشةفي الوقت نفسه مع التطور السريع لإنترنت الأشياء والأجهزة القابلة للارتداءوسوف تكون آفاق تطبيق مثل هذه الشاشات الصغيرة OLED أوسع.
بدعم من الإنتاج على نطاق واسع، تسيطر SAEF TECHNOLOGY على تكاليف الإنتاج وتحسين عمليات الإنتاج، مما يؤدي إلى تكاليف منخفضة للغاية لمنتجات OLED صغيرة الحجم 0.96 بوصة،تلبية احتياجات عدد كبير من المستخدمين للإنتاج الجماعي.
الخصائص
| البنود | المواصفات | الوحدة |
| رقم الطراز | SFOS096XZ-7120AP | |
| الحجم الشعبي | 0.96 | بوصة |
| القرار | 128 × 64 | النقاط |
| المنطقة النشطة | 21.740 ((W) × 11.175 ((H) | ملم2 |
| مقياس المخطط | 24.70 ((W) × 16.60 ((H) | ملم2 |
| مساحة البكسل | 0.170 ((W) × 0.175 ((H) | ملم2 |
| حجم البيكسل | 0.150 ((W) × 0.150 ((H) | ملم2 |
| مركز التحكم بالشاحنة | SSD1315Z | - |
| عرض اللون | الأبيض | - |
| الدرجة الرمادية | 1 | قليلاً |
| واجهة | 4-SPI/I2C/8080 | - |
| نوع حزمة IC | التكلفة | - |
| نوع الاتصال بالوحدة | الجندي | - |
| سمك | 1.30 ± 0.1 | ملم |
| الوزن | TBD ± 10% | g |
| واجب | 1/64 | - |
رسم المخطط
تعريف دبوس الواجهة
| لا.. | الرمز | الوصف |
| 1 | NC | لا يوجد اتصال |
| 2 | C1N |
CXP/CXN-Pin لمكثف مضخة الشحن. |
| 3 | C1P | |
| 4 | C2P | |
| 5 | C2N | |
| 6 | VBAT | إمدادات الطاقة لدوائر تحكم مضخة الشحن |
| 7,10 | NC | لا يوجد اتصال |
| 8 | الـ VSS | هذا دبوس الأرض |
| 9 | VDD | دبوس إمدادات الطاقة للعملية المنطقية الأساسية |
| 11 | BS1 |
دبوس اختيار واجهة الحافلة |
| 12 | BS2 | |
| 13 | CS | هذا هو إدخال الشريحة المختارة. ((فعال منخفض) |
|
14 |
الموارد المتجددة |
إعادة تعيين إدخال الإشارة.عندما يتم سحب الدبوس منخفضة، يتم تشغيل الشريحة. الحفاظ على هذا الدبوس عالية ((أي الاتصال إلى VDD) أثناء التشغيل العادي |
|
15 |
A0 |
هذا هو دبوس التحكم في البيانات / الأوامر. عندما يتم سحبها عالية (أي الاتصال ب VDD) ، يتم التعامل مع البيانات في D [7: 0] على أنها بيانات. عندما يتم سحبها منخفضة، سيتم نقل البيانات في D[7:0] إلى سجل الأوامر. في وضع I2C ، يعمل هذا الدبوس كـ SA0 لاختيار عنوان العبد. عندما يتم تحديد واجهة سلسلة من 3 أسلاك، يجب توصيل هذا الدبوس إلى VSS. |
|
16 |
WR |
هذا هو دبوس إدخال التحكم في القراءة والكتابة المتصلة بواجهة MCU. عندما يتم تحديد وضع واجهة 8080 ، سيكون هذا الدبوس مدخل الكتابة (WR #). يتم بدء عملية كتابة البيانات عندما يتم سحب هذا الدبوس منخفضًا وتحديد الشريحة. |
|
17 |
RD |
عند الاتصال بميكرو معالج من سلسلة 8080 ، يتلقى هذا الدبوس إشارة القراءة (RD #). يتم إعادة التشغيل عندما يتم سحب هذا الدبوس منخفضًا وتحديد الشريحة. عندما يتم تحديد واجهة متسلسلة أو I2C ، يجب توصيل هذا الدبوس إلى VSS. |
|
18 ~ 25 |
D0 ~ D7 |
هذه هي حافلات بيانات ثمانية البتات ثنائية الاتجاه يتم توصيلها إلى حافلة بيانات المعالج الدقيق. عند تحديد وضع الواجهة المتسلسلة ، سيكون D0 مدخل الساعة المتسلسلة: SCLK ؛D1 سيكون مدخل البيانات المتسلسلة: يجب الاحتفاظ SDIN و D2 NC. عندما يتم تحديد وضع I2C ، يجب ربط D2 ، D1 معًا وتخدم كSDAout ، SDAin في التطبيق و D0 هو مدخل الساعة المتسلسلة ، SCL. |
|
26 |
IREF |
هذا هو نقطة مرجعية للقطاع الخارجي عندما يتم استخدام IREF الخارجي ، يجب توصيل المقاومة بين هذا الدبوس و VSS للحفاظ على تيار IREF عند 30uA. عندما يتم استخدام IREF الداخلي، يجب أن يبقى هذا الدبوس NC. |
|
27 |
VCOMH |
دبوس إشارة COM تم إلغاء تحديد مستوى الجهد يجب توصيل مكثف بين هذا الدبوس و VSS.Com |
|
28 |
الـ VCC |
مصدر الطاقة لجهد قيادة اللوحة. هذا هو أيضًا دبوس إمدادات الطاقة الأكثر إيجابية. عند تمكين مضخة الشحن ، يجب توصيل مكثف بين هذا الدبوس و VSS. |
| 29,30 | NC | لا يوجد اتصال |
الدرجة القصوى المطلقة
| البنود | دقيقة. | ماكس. | الوحدة |
| تشغيل الجهد ((VDD) | -صفر3 | +40 | V |
| تشغيل التيار الكهربائي ((VBAT)) | -صفر3 | +60 | V |
| تشغيل التيار الكهربائي ((VCC) | 0 | +180 | V |
| درجة حرارة التشغيل ((TOP)) | -40 | 70 | °C |
| درجة حرارة التخزين ((TST) | -40 | 85 | °C |
خصائص التيار المباشر
| البنود | الرمز | دقيقة. | -أجل. | (ماكس) | الوحدة | |
|
فولتاج التغذية |
وحدة تحكم التوتر المنطقي | VDD | 1.65 | 3.0 | 3.5 | V |
| ضغط إمدادات جهاز تنظيم مضخة الشحن |
VBAT |
3.0 |
3.3 |
4.5 |
V |
|
|
التشغيل (للوحة OLED) |
الـ VCC |
7.0 |
7.5 |
8.0 |
V |
|
|
المدخلات الجهد |
الجهد العالي | فيروس نقص المناعة | 0.8 × VDD | - | VDD | V |
| الجهد المنخفض | VIL | 0 | - | 0.2 × VDD | V | |
|
الناتج الجهد |
الجهد العالي | VOH | 0.9 × VDD | - | VDD | V |
| الجهد المنخفض | VOL | الـ VSS | - | 0.1 × VDD | V | |

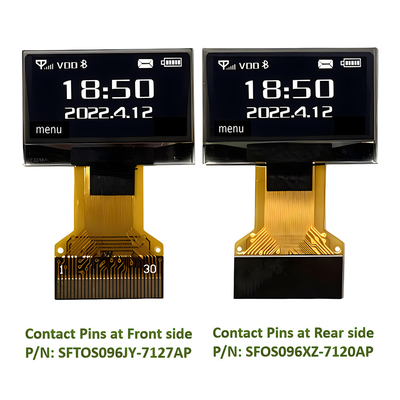

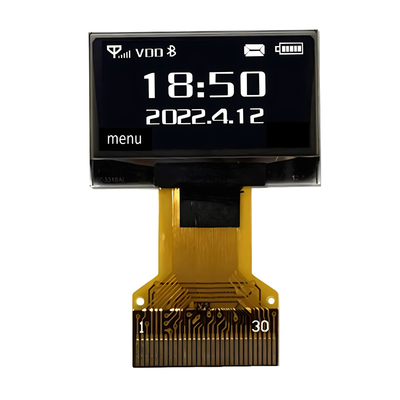

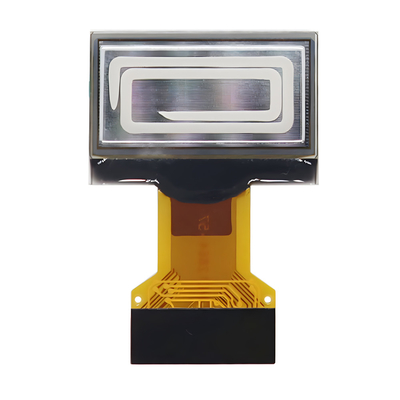

(بوب)uct صور
اختبار الموثوقية
| لا، لا، لا | البند | الحالة | كمية |
| 1 |
تخزين درجة حرارة عالية (HTS) |
85±2 درجة مئوية، 200 ساعة | 3 |
| 2 |
تشغيل درجة حرارة عالية (HTO) |
70±2°C، 96 ساعة | 3 |
| 3 |
تخزين في درجة حرارة منخفضة (LTS) |
-40±2°C، 200 ساعة | 3 |
| 4 |
التشغيل في درجة حرارة منخفضة (LTO) |
-40±2°C، 96 ساعة | 3 |
|
5 |
درجة حرارة عالية تخزين الرطوبة العالية (HTHHS) |
50±3°C، 90%±3%RH، 120 ساعة |
3 |
|
6 |
الصدمة الحرارية (عدم التشغيل) (TS) |
-20±2°C ~ 25°C ~ 70±2°C (30min) (5min) (30min) 10 دورات |
3 |
| 7 | الاهتزاز (التعبئة) |
10 ~ 55 ~ 10 هرتز، نطاق 1.5 ملم، ساعة واحدة لكل اتجاه x، y، z |
1 صندوق |
| 8 | انزلاق (تعبئة) | الارتفاع: 1 متر، في كل مرة لـ 6 جوانب، 3 حواف، زاوية واحدة | 1 صندوق |
| 9 | ESD (بيت المنتج النهائي) | ±4kVR:330Ω؛ C:150pF 10 مرات، تفريغ الهواء | 3 |
