تفاصيل المنتج:
|
| المنتج: | وحدة عرض OLED مقاس 0.49 بوصة | عدد البكسل: | الرسومات 64x32 |
|---|---|---|---|
| سائق IC: | SSD1315 أو ما يعادله | وضع العرض: | مصفوفة سلبية |
| عرض اللون: | أحادية اللون (أبيض) | واجب القيادة: | 1/32 واجب |
| مقاس اللوحه: | 14.5 × 11.6 × 1.227 (مم) | المنطقة النشطة: | 11.18 × 5.58 (مم) |
| مساحة وحدة الصورة: | 0.175 × 0.175 (مم) | حجم بكسل: | 0.155 × 0.155 (مم) |
| اتجاه الرؤية: | كل زوايا الرؤية | واجهة: | I2C |
| الاتصال: | لحام / بار الساخن | الرقم السري: | 14 دبوس (يمكن تخصيصها) |
| حياة: | 50،000 ساعة @60cd/m2 | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | 0شاشة OLED بقيمة 49 بوصة,شاشة OLED للتطبيقات المحمولة,شاشة OLED لجهاز I2C,Handheld Application OLED Display,I2C Interface OLED Display |
||
0.49 بوصة شاشة OLED 64 * 32 نقطة مقدمة المنتج
0أجهزة OLED ذات الحجم 49 بوصة هي شاشات عرض صغيرة تستخدم على نطاق واسع في أجهزة وأدوات ذكية مختلفة بسبب خصائصها الرقيقة للغاية والمنخفضة الطاقة وارتفاع التباين وزاوية عرض واسعة.شاشة OLED مقاس 49 بوصة عادة ما يكون لها مصفوفة نقطة 64x32 بكسل، قادرة على عرض الخطوط البيضاء ، مدفوعة بواسطة وحدة تحكم SSD1315 ، تدعم الواجهة المتسلسلة I2C ، وتعمل عند فولت 2.8V. هذا النوع من شاشة العرض ،بسبب الخصائص ذاتية الضوء من OLED، لا يتطلب الإضاءة الخلفية ، وبالتالي يمتلك مزايا تصميم الجسم الرقيق للغاية وانخفاض استهلاك الطاقة. نطاق درجة حرارة العمل واسع ، من -40 °C إلى 85 °C ،وهي مناسبة لظروف بيئية مختلفةوبالإضافة إلى ذلك، تستخدم شاشة العرض OLED 0.49 بوصة طريقة اتصال FPC، مما يسهل اللحام المباشر إلى PCB دون الحاجة إلى موصلات.
0منتجات OLED مقاس 49 بوصة مناسبة للغاية للأجهزة التي تتطلب مساحة صارمة بسبب حجمها المدمج وارتفاع دقة. يتم استخدامها على نطاق واسع في الساعات الذكية وأجهزة مراقبة الصحة ،شاشات عرض صغيرة لأنظمة التحكم الصناعيةأجهزة لعب محمولة، وغيرها من المناسبات التي تتطلب شاشات عرض صغيرة وفعالة.أصبحت منتجات OLED مقاس 49 بوصة واحدة من الحلول المفضلة للشاشات الصغيرة الحديثة بسبب مزاياها التكنولوجية الفريدة وإمكانات التطبيق الواسعةمع نضج التكنولوجيا وتوسع السوق، يمكننا أن نتوقع أن هذه المنتجات تلعب دورا أكثر أهمية في الأجهزة الذكية والإلكترونية في المستقبل.
الخصائص
رسم المنتج
تعريف دبوس الواجهة
| رقم البين | الرمز | إدخال/خروج | الوظيفة |
| إمدادات الطاقة | |||
| 8 | VDD | (ب) |
مصدر الطاقة للمنطق |
| 7 | الـ VSS | (ب) |
أرضية الدوائر المنطقية |
| 14 | الـ VCC | (ب) |
إمدادات الطاقة لوحة OEL |
| السائق | |||
| 12 | IREF | أنا |
المرجع الحالي لتعديل الوضوح |
| 13 | VCOMH | أوه |
مستوى التوتر الخارجي العالي لإشارة COM. هذا الدبوس هو الدبوس المدخل لمستوى التوتر الخارجي العالي لإشارات COM. |
| محول DC/DC | |||
|
|
|
|
إمدادات الطاقة لدوائر محولات التيار المباشر/التيار المباشر |
|
3/4 |
C1P/C1N |
أنا | المحطة الإيجابية للمكثف العكسي الطائر المحطة السلبية لمكثف الدفع الطائر مطلوب مكثفات مضخة الشحن بين المحطات.يجب أن يكونوا عائمين عندما لا يتم استخدام المحول. |
| واجهة | |||
|
|
|
|
إعادة ضبط الطاقة للمراقب والسائق |
| 10 | الـ SCL | أنا |
إشارة بيانات الحافلة I2C |
| 11 | الـ SDA | إدخال/خروج |
إشارة بيانات الحافلة I2C |
| الاحتياطي | |||
|
6 |
VBREF |
- |
NC |
الخصائص البصرية
| السمات | الرمز | الشروط | دقيقة | النوع | ماكس | الوحدة | |
|
السطوع (VCC يتم توفيرها خارجياً) |
لبر | الملاحظة 5 | 160 | - | - | cd/m2 | |
|
السطوع (VCC يولد بواسطة الداخلية DC / DC) |
لبر | الملاحظة 6 | 160 | 180 | - | cd/m2 | |
| (سي.آي.إي) (أبيض) | (x) (y) | عام 1931 | 0.250.27 | 0.290.31 | 0.330.35 | ||
| تناقض الغرفة المظلمة | CR | - | 2000:1 | - | |||
| زاوية النظر | - | مجاناً | - | درجة | |||
خصائص التيار المباشر
| السمات | الرمز | الشروط | دقيقة | النوع | ماكس | الوحدة | |
| فولتاج الإمداد للمنطق | VDD | 1.65 | 2.8 | 3.3 | V | ||
|
فولتاج التوريد للعرض (يتم توفيرها خارجياً) |
الـ VCC |
الملاحظة 5 (إيقاف تشغيل التيار المستمر الداخلي) |
7.0 | 7.25 | 7.5 | V | |
| فولتاج التغذية لـ DC/DC | VBAT | تشغيل الداخلية DC/DC | 3.3 | - | 4.2 | V | |
| فولتاج الإمداد للعرض (يتم توليده بواسطة DC/DC الداخلي) | الـ VCC |
الملاحظة 6 (تم تشغيل التيار المتردد الداخلي) |
7.0 | - | 7.25 | V | |
| مدخلات عالية المستوى | فيروس نقص المناعة | IOUT = 100μA، 3.3MHz | 0.8×VDD | - | VDD | V | |
| مدخلات منخفضة المستوى | VIL | IOUT = 100μA، 3.3MHz | 0 | - | 0.2×VDD | V | |
| إنتاج عالي المستوى | VOH | IOUT = 100μA، 3.3MHz | 0.9×VDD | - | VDD | V | |
| إنتاج منخفض المستوى | VOL | IOUT = 100μA، 3.3MHz | 0 | - | 0.1×VDD | V | |
| التيار التشغيلي لـ VDD | IDD | - | 180 | 300 | μA | ||
| التيار التشغيلي لـ VCC (VCC المزود من الخارج) |
الـ ICC |
الملاحظة 7 |
- |
5 |
10 |
mA |
|
| التيار التشغيلي لـ VBAT (VCC Generatedby Internal DC/DC) | إيبات |
الملاحظة 8 |
- |
10 |
15 |
mA |
|
| حالي وضع النوم لـ VDD | IDD، النوم | - | 1 | 5 | μA | ||
| حاله حاله النوم لـ VCC | (آيكس) ، النوم | - | 2 | 10 | μA | ||

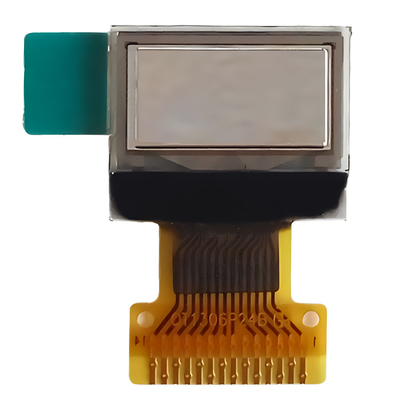

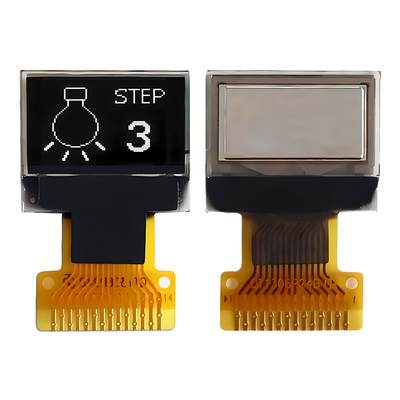

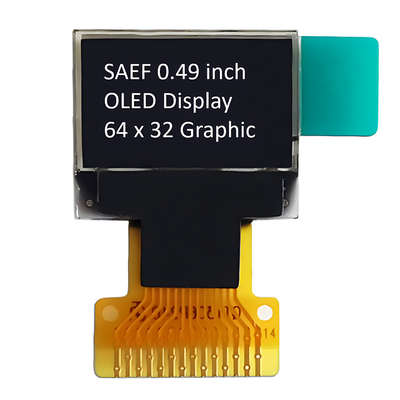

صورة المنتج
محتوى اختبارات الموثوقية
| البند | الشروط | المعايير | |
| عملية الحرارة العالية | 70 درجة مئوية، 240 ساعة |
الوظائف التشغيلية تعمل |
|
| عملية درجة حرارة منخفضة | -40 درجة مئوية، 240 ساعة | ||
| تخزين درجة حرارة عالية | 85 درجة مئوية، 240 ساعة | ||
| تخزين في درجة حرارة منخفضة | -40 درجة مئوية، 240 ساعة | ||
| تشغيل درجة حرارة عالية ورطوبة عالية | 60 درجة مئوية، 90٪ RH، 120 ساعة | ||
| الصدمة الحرارية |
-40 درجة مئوية <==> 85 درجة مئوية، 24 دورة 60 دقيقة للإقامة |
||
