تفاصيل المنتج:
|
| المنتج: | شاشة IPS TFT مقاس 5 بوصات مع CTP | القرار: | 720x1280 نقطة |
|---|---|---|---|
| واجهة: | MIPI | شاشة لمسة: | بكاب |
| اتجاه الرؤية: | IPS جميع زوايا الرؤية | هيكل PCAP: | GFF |
| تحكم LCD: | ST7703 | مراقب CTP: | GT911 |
| أبعاد الغطاء الزجاجي: | قابلة للتخصيص | الرقم السري: | 30 دبابيس |
| الاتصال: | زيف الشركة العامة للفوسفات | إضاءة السطح: | 350 شمعة/م2 (نيت) |
| عمر LED: | 40000 ساعة | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | شاشة TFT 5 بوصات,GT911 شاشة لمسة سعة,شاشة IPS كاملة,GT911 Capacitive Touch Screen,IPS Full View TFT Display |
||
5 بوصة شاشة لمس سعة TFT LCD مقدمة المنتج
الخصائص
| البند | المواصفات | الوحدة |
| حجم الشاشة | 5.0 | بوصة |
| عدد البكسلات | 720RGB ((H) x1280 ((V) | البكسلات |
| منطقة العرض | 62.10 ((H) x110.40 ((V) | ملم |
| مساحة البكسل | 0.0945 ((H) x0.0945 ((V) | ملم |
| مقياس المخطط | 78.56×135.65×295 | ملم |
| ترتيب البكسلات | الشريط الرأسي RGB | ـ |
| وضع العرض | عادةً أسود | ـ |
| اتجاه الرؤية | كل | ـ |
| عرض اللون | 262K | ـ |
| الضوء ((cd/m2) | 350 | نيت |
| نسبة التباين | 800:1 | ـ |
| واجهة | MIPI | |
| إضاءة خلفية | نوع الضوء الجانبي LED | ـ |
| IC LCM | ST7703 | |
| IC CTP | GT911 | |
| درجة حرارة العملية | -20~70 | °C |
| درجة حرارة التخزين | -30~80 | °C |
رسم المخطط
تعريف دبوس الواجهة
| رقم الهاتف | الرمز | الوظيفة |
| 1 | NC | NC |
| 2 | LEDK | الضوء الخلفي LED ((كاثود) |
| 3 | NC | NC |
| 4 | LEDA | الضوء الخلفي LED ((الأنود) |
| 5 | NC | NC |
| 6 | الـ GND | الأرض |
| 7 | MIPI_D0N | بيانات التفاضل في MIPI DSI |
| 8 | MIPI_D0P | بيانات التفاضل في MIPI DSI |
| 9 | الـ GND | الأرض |
| 10 | MIPI D1N | بيانات التفاضل في MIPI DSI |
| 11 | MIPI D1P | بيانات التفاضل في MIPI DSI |
| 12 | الـ GND | الأرض |
| 13 | MIPI_CLN | الساعة التفاضلية MIPI DSI |
| 14 | MIPI_CLP | الساعة التفاضلية MIPI DSI |
| 15 | الـ GND | الأرض |
| 16 | MIPI D2N | بيانات التفاضل في MIPI DSI |
| 17 | MIPI D2P | بيانات التفاضل في MIPI DSI |
| 18 | الـ GND | الأرض |
| 19 | MIPI_D3N | بيانات التفاضل في MIPI DSI |
| 20 | MIPI_D3P | بيانات التفاضل في MIPI DSI |
| 21-22 | الـ GND | الأرض |
| 23 | NC | NC |
| 24 | الـ GND | الأرض |
| 25 | الـ TE | إشارة مزامنة الإطار |
| 26 | إعادة تعيين | مدخل إعادة ضبط خارجي |
| 27 | (IOVCC)) 1.8 فولت | إمدادات الطاقة 1.8 فولت |
| 28 | VDD ((2.8 فولت) | إمدادات الطاقة 2.8 فولت |
| 29-30 | الـ GND | الأرض |
تعريف دبوس CTP
| 1 | الـ RST | إعادة تعيين شاشة اللمس |
| 2 | الـ SDA | إشارة بيانات الشاشة اللمسية |
| 3 | الـ SCL | إشارة ساعة الشاشة اللمسية |
| 4 | INT | إشارة انقطاع الشاشة الملموسة |
| 5 | VDD ((2.8 فولت) | إمدادات الطاقة 2.8 فولت |
| 6 | الـ GND | الأرض |
المواصفات البصرية
| البند | الرمز | الحالة | دقيقة | النوع | ماكس | الوحدة | |
| ضوء الأبيض (الوسط) | (إلف) |
Θ=0 عادي المشاهدة الزاوية IBL=40mA |
... | 350 | ... | cd/m2 | |
| وقت الاستجابة | Tr+Tf | ... | 10 | 15 | ms | ||
| نسبة التباين | CR | 640 | 800 | ... | ... | ||
|
اللون الصبغية (CIE1931) |
الأبيض | Wx | 0.283 | 0.303 | 0.323 | ||
| (وي) | 0.303 | 0.323 | 0.343 | ||||
|
زاوية النظر |
هـور |
ΘL |
CR≥10 |
... | 80 | ... | |
| ΘR | ... | 80 | ... | ||||
|
(في) |
ـ ـ | ... | 80 | ... | |||
| ΘD | ... | 80 | ... | ||||
| توحيد السطوع | المتوسط | Θ=0 | 80 | 90 | ... | % | |
| مجموعة الألوان | NTSC | Θ=0 | ... | 70 | ... | % | |
| اتجاه الرؤية البصرية | كل | ||||||
خصائص شاشة LCD TFT
| البند | الرمز | دقيقة. | -أجل. | (ماكس) | الوحدة |
| الجهد التناظري | VDD | 2.4 | 2.8 | 3.3 | V |
| الجهد الرقمي | VDDI | 1.65 | 1.8 | 3.3 | |
| إشارة الدخول الجهد | فيروس نقص المناعة | 0.7VDDI | - | VDDI | V |
| VIL | الـ GND | - | 0.3VDDI | V |
خصائص الضوء الخلفي
| البند | الرمز | دقيقة | النوع | ماكس | الوحدة |
| التيار LED | إيه إل | - | 30 | 40 | mA |
| فولتاج LED | VL | - | 16.8 | 19.2 | V |
| مدة حياة المصابيح | ساعة | - | 20000 | 40000 | ساعة |

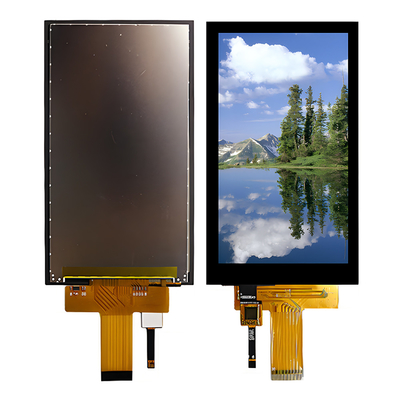

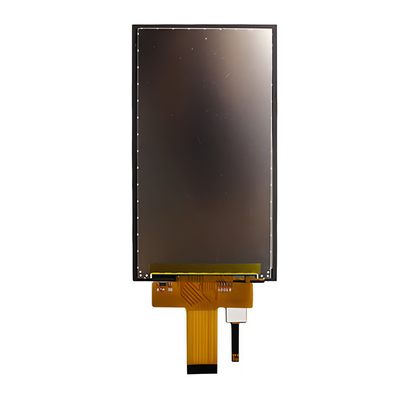

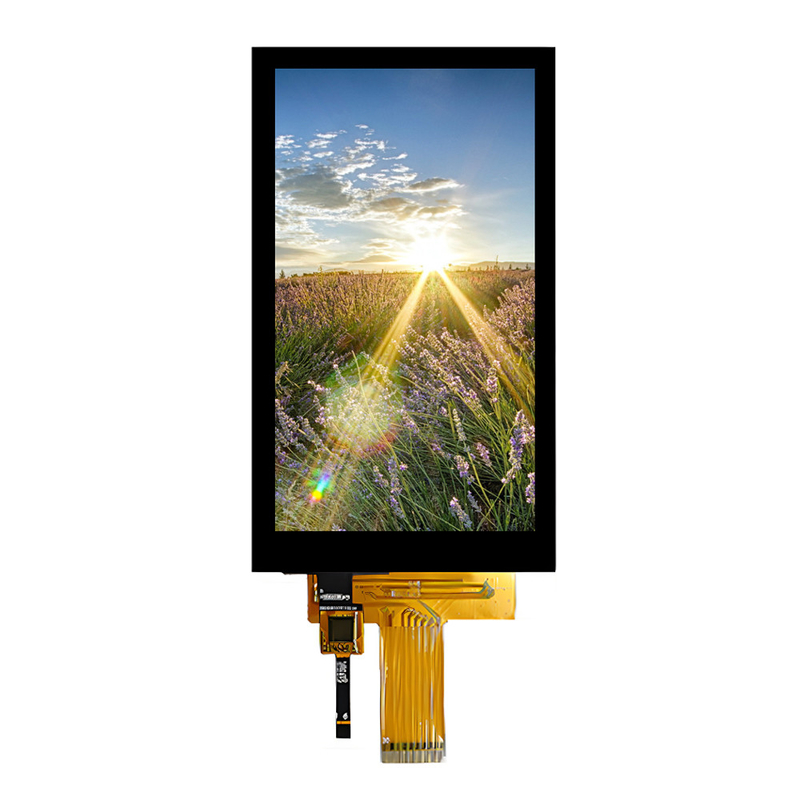

صورة المنتج
