تفاصيل المنتج:
|
| المنتج: | شاشة OLED I2C مقاس 0.96 بوصة بأربعة دبابيس | القرار: | 128 × 64 بكسل |
|---|---|---|---|
| الهيكل: | شاشة OLED + PCB من COG | واجهة: | I2C اختياري |
| شاشة لمسة: | يمكن تخصيصها | اتجاه الرؤية: | جميع زوايا المشاهدة (85/85/85/85) |
| مخطط خافت.: | 24.7 × 27 (مم) (حجم لوحة الدوائر المطبوعة) | الاتصال: | دبابيس معدنية |
| الرقم السري: | 4 دبابيس | درجة الحرارة التشغيل.: | -40 إلى + 85 |
| طول الحياة: | 50,000 ساعة بمعدل 60 شمعة/م2 | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | 12864 وحدة لوحة العرض OLED,وحدة عرض OLED 128x64,0.96 بوصة وحدات لوحة العرض OLED,128X64 OLED Display Module,0.96 Inch OLED Display Board Module |
||
SFOM096YZ4-12864WB-02 مواصفات.pdf
0.96 بوصة واجهة OLED I2C مقدمة المنتج
وحدة I2C 0.96 بوصة هي وحدة عرض OLED صغيرة تستخدم على نطاق واسع في أجهزة إلكترونية مختلفة.أصبحت وحدة OLED I2C ذات حجم 96 بوصة حلًا مثاليًا للعرض في المنتجات الإلكترونية بسبب أدائها الممتاز في العرض وخصائص استهلاك الطاقة المنخفضة.
رمز المنتج:SFOM096YZ4-12864WB-02
حجم الشاشة: 0.96 بوصة
الدقة: 128×64 بكسل
زاوية مشاهدة: أكبر من 160 درجة
خيارات الألوان: أصفر أزرق، أبيض، أزرق
متطلبات الطاقة: 3 فولت / 5 فولت
نوع الإشارة: الإشارة الرقمية، تدعم الاتصال I2C
تعريفات الدبوس: GND، VDD، SCK، SDA
نطاق درجة حرارة العمل: -40 °C إلى 85 °C (الصناعية)
استهلاك الطاقة: حوالي 0.08W عندما تكون مضاءة بالكامل ، حوالي 0.06W
يحتوي OLED نفسه على تكنولوجيا مضيئة ذاتية ، والتي لا تتطلب إضاءة خلفية. ينبعث كل بكسل من الضوء بشكل مستقل ، مما يوفر تأثيرًا عرضيًا أكثر وضوحًا. علاوة على ذلك ، فإن 0.الـ 96 بوصة OLED لديها استهلاك طاقة منخفض للغاية، مما يجعلها مناسبة بشكل خاص للأجهزة المحمولة التي تعمل بالبطارية. لديها سمة التباين العالي ، مما يوفر للمستخدمين تجربة بصرية ممتازة. متوافقة مع 3.مستويات منطقية 3V و 5V، لا يتطلب تحويل مستوى إضافي. يدعم واجهة I2C، هناك حاجة فقط إلى كابلين واجهة البيانات لإكمال نقل البيانات والتحكم.يتم استخدام OLED 96 بوصة على نطاق واسع في المنازل الذكية كشاشة عرض حالة للأجهزة الذكية، وكذلك أجهزة الذكية القابلة للارتداء لعرض معلومات مثل الوقت والبيانات الصحية؛ وعرض المعلمات الرئيسية وما إلى ذلك في الأدوات الصناعية والأتمتة الصناعية.
الخصائص
| المنتج | 0.96 بوصة واجهة OLED I2C |
| رقم الطراز | SFOM096YZ4-12864WB-02 |
| مخطط القيادة | الاحتياجات المختلفة |
| اتجاه الرؤية | كل زوايا النظر |
| مركز التحكم بالشاحنة | SSD1315 |
| تشغيل الكهرباء | 3.0 فولت |
| الـ VCC | 12.0 فولت |
| واجهة | IIC |
| حجم الوحدة | 24.70 (L) x27.0 (W) mm (حجم PCB) |
| منطقة المشاهدة | 22.74 ((L) × 11.86 (W) mm |
| المنطقة النشطة | 21.74 (L) x 10.86 (W) mm |
| نقطة الطول | 0.154 (W) × 0.154 (H) mm |
| حجم النقطة | 0.17 ((W) × 0.17 ((H) mm |
رسم المخطط
تعريف دبوس الواجهة
| لا | الرمز | الوصف |
| 1 | الـ GND | أرضية الدوائر المنطقية |
| 2 | VDD | مصدر الطاقة للمنطق |
| 3 | SCK | مدخلات الساعة المتسلسلة |
| 4 | الـ SDA | إدخال البيانات المتسلسلة |
الخصائص البصرية
| السمات | الرمز | الشروط | دقيقة | النوع | ماكس | الوحدة | |
|
السطوع (VCC يتم توفيرها خارجياً) |
لبر | الملاحظة 5 | 90 | - | - | cd/m2 | |
|
السطوع (VCC يولد بواسطة الداخلية DC / DC) |
لبر | الملاحظة 6 | 80 | 100 | - | cd/m2 | |
| (سي.آي.إي) (أبيض) | (x) (y) | عام 1931 | 0.250.27 | 0.290.31 | 0.330.35 | ||
| تناقض الغرفة المظلمة | CR | - | 2000:1 | - | |||
| زاوية النظر | - | مجاناً | - | درجة | |||

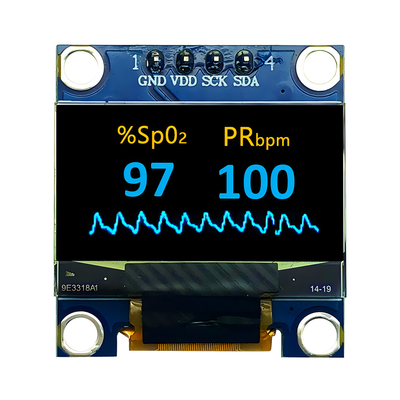

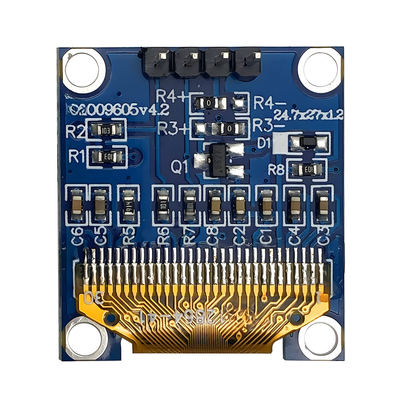

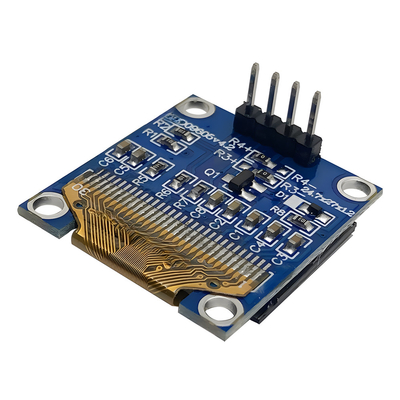

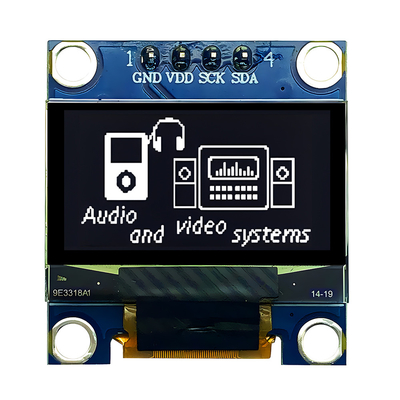

0.96 بوصة واجهة OLED I2C صور المنتج
محتوى اختبارات الموثوقية
| البند | الشروط | المعايير | |
| عملية الحرارة العالية | 70°C، 240 ساعة |
الوظائف التشغيلية تعمل |
|
| عملية درجة حرارة منخفضة | -40°C، 240 ساعة | ||
| تخزين درجة حرارة عالية | 85°C، 240 ساعة | ||
| تخزين في درجة حرارة منخفضة | -40°C، 240 ساعة | ||
| تشغيل درجة حرارة عالية ورطوبة عالية | 60°C، 90 ٪ RH ، 120 ساعة | ||
| الصدمة الحرارية |
-40°C-> 85°C، 24 دورة 60 دقيقة للإقامة |
||
