تفاصيل المنتج:
|
| المنتج: | المضاعف المشترك الأصغر القياسي 128 × 64 | القرار: | 128 × 64 نقطة |
|---|---|---|---|
| مشاهدة الاتجاه: | 06:00 | نوع LCD: | FSTN، إيجابي |
| نوع المستقطب: | انعكاسي | حجم الوحدة: | 40.0 طول × 28.0 عرض × 4.5 ارتفاع (الحد الأقصى) |
| منطقة المشاهدة: | 37.0×20.0 (مم) | سائق IC: | ST7567 |
| الرقم السري: | 28 دبابيس | واجهات: | وحدة معالجة مركزية من سلسلة 6800 أو سلسلة 8080 |
| درجة الحرارة التشغيل: | -20 درجة مئوية إلى +70 درجة مئوية | مصدر التيار: | 3.3 فولت (القيمة النموذجية) |
| حياة: | 40000 ساعة | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | 128X64 بكسل COG LCD,3.3v COG LCD,FSTN إيجابية COG LCD,3.3v COG LCD,FSTN Positive COG LCD |
||

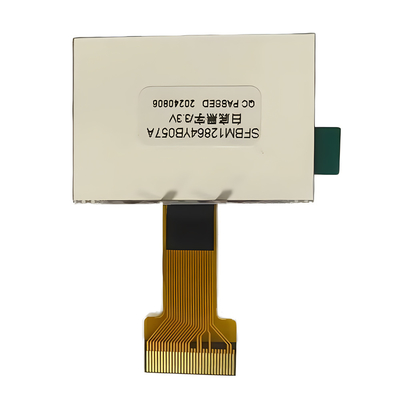

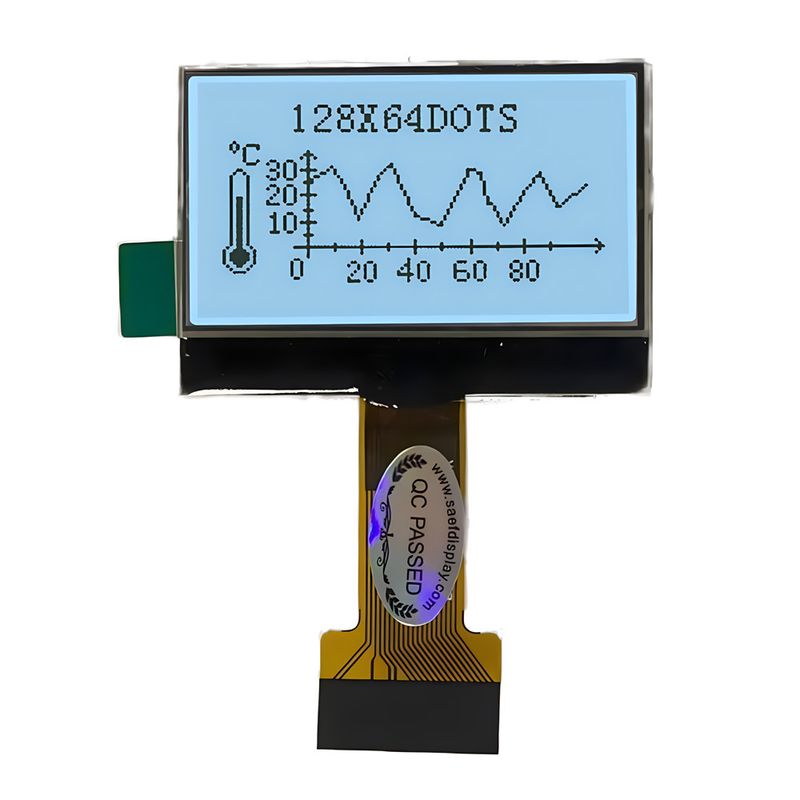

COG Module 128X64 Pixel FSTN إيجابي 3.3v مقدمة المنتج
جهاز شاشة LCD 128x64 COG هو وحدة مصفوفة بقطرات رسومية منخفضة التكلفة تستخدم على نطاق واسع للغاية ، وذلك بفضل انخفاض تكاليفها وسهولة استخدامها وسهولة البرمجة.يقدم SAEFDISPLAY أكثر من 1000 حجم مختلف (VA) من المنتجات القياسية للعملاء للاختيار من بينها، وتوفيرهم تكاليف الأدوات العالية. يرجى الاتصال بفريق المبيعات لدينا للمواصفات. يمكن تجهيز إيجابية FSTN COG LCD مع أضواء خلفية من ألوان مختلفة، مثل الأصفر والأخضر والأبيض والبرتقالي,على شاشة LCD سلبية 128x64 COG ، يمكن أيضًا إضافة أضواء خلفية بيضاء وأزرق وألوان أخرى ،والتي يمكن أن تعزز إلى حد كبير التباين ومجموعة زاوية النظر من شاشة العرض.
الخصائص
المواصفات الميكانيكية
| البند | المواصفات | الوحدة |
| حجم الوحدة ((L × W × H) | 40.0L × 28.0.0W × 4.5 ((ماكس) H | ملم |
| منطقة الرؤية ((W × H) | 37.0×200 | ملم |
| المنطقة الفعالة | 128×64 | نقطة |
| نقطة الطول ((W × H) | 0.27×0.27 | ملم |
| حجم النقطة ((W × H) | 0.245 × 0.245 | ملم |
الرسم
تعريف الدبوس
| البند | الرمز | مستوى | الوظيفة |
| 1 | VDD | +3.3 فولت | إمدادات الطاقة للمنطق |
| 2 | C86 | H/L | H:6800 متوازية L:8080 متوازية |
| 3 | الـ VSS | 0V | أرضية الطاقة |
| 4 | V0 | |
توصيل مكثف بين هذه المحطة ومحطة VSS |
| 5 | V1 | | |
| 6 | V2 | | |
| 7 | V3 | | |
| 8 | V4 | | |
| 9 | CAP2- | | توصيل مكثف بين هذه المحطة ومحطة CAP2 + |
| 10 | CAP2+ | | توصيل مكثف بين هذه المحطة ومحطة CAP2 |
| 11 | CAP1- | | توصيل مكثف بين هذه المحطة ومحطة CAP1 |
| 12 | CAP1+ | توصيل مكثف بين هذه المحطة ومحطة CAP1 + | |
| 13 | CAP3+ | | توصيل مكثف بين هذه المحطة ومحطة CAP1 |
| 14 | VOUT | توصيل مكثف بين هذه المحطة ومحطة VSS أو VDD | |
| 15 | الـ VSS | 0V | أرضية الطاقة |
|
16 ~ 23 |
D7~D0 |
H/L |
حافلة بيانات ثمانية البتات ثنائية الاتجاه |
|
24 |
/RD |
H/L |
8080 موازية:حافلة البيانات في حالة إخراج عندما تكون هذه الإشارة 6800 متوازية: هذه هي محطة إدخال ساعة تمكين من 6800 سلسلة MPU. |
|
25 |
/WR |
H/L |
8080 موازية: يتم إغلاق الإشارات على حافلة البيانات في الحافة الصاعدة لإشارة / WR. 6800 متوازية: H: قراءة L: كتابة |
| 26 | A0 | H/L |
H: يشير إلى أن D0 إلى D7 هي بيانات عرض. L: يشير إلى أن D0 إلى D7 هي بيانات التحكم. |
| 27 | /RES | H/L | يتم تنفيذ عملية إعادة التثبيت بواسطة مستوى إشارة /RES |
| 28 | CS1 | (ل) | إشارة تحديد الشريحة |
الحد الأقصى المطلق
| البنود | الرمز | دقيقة | ماكس | الوحدة | الحالة |
| فولتاج التغذية | الـ Vdd | 2.5 | 3.6 | V | Vss=0V |
| الجهد المدخل | (فين) | 0 | الـ Vdd | V | Vss=0V |
| درجة حرارة العمل | أعلى | -20 | +70 | °C | لا توتر |
| درجة حرارة التخزين | Tst | -30 | +80 | °C | لا توتر |
خصائص الضوء الخلفي (الوان: أبيض)
| البند | الرمز | دقيقة. | -أجل. | (ماكس) | الوحدة | الحالة |
| الجهد الأمامي | Vf | 2.8 | 3.0 | 3.2 | V | IF=45mA Ta=25°C |
| الضوء | (إلف) | 280 | 350 | 420 | cd/m2 | |
| عدد المصابيح | - | - | 3 | - | قطعة | - |
| وضع الاتصال | (ب) | - | متوازية | - | - | - |
