تفاصيل المنتج:
|
| المنتج: | شاشة OLED مقاس 1.5 بوصة | القرار: | 128 × 128 |
|---|---|---|---|
| نوع الزجاج: | OLED | بصريات: | جميع زوايا الرؤية 80/80/80/80 |
| واجهة: | I2C، SPI، 6800، 8080 اختياري | مخطط خافت.: | 33.9 (عرض) × 37.3 (ارتفاع) × 1.45 (طول) ملم |
| المنطقة النشطة: | 26.86 (عرض) × 26.86 (ارتفاع) ملم | درجة الحرارة التشغيل: | -30 درجة مئوية إلى + 80 درجة مئوية |
| الرقم السري: | 25 دبوس | جهاز التحكم: | SH1107 أو ما يعادله |
| وضع محرك الأقراص: | 1/128 دورة العمل | المرفق: | Cog + FPC |
| نسبة التباين: | 2000 : 1 ( تباين الغرفة المظلمة ) | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | 1.5 بوصة OLED عرض وحدة,وحدة عرض OLED 128x128,وحدة العرض OLED لمواجهة SPI,128x128 OLED Display Module,SPI Interface OLED Display Module |
||
1.5 بوصة OLED، 128x128 نقطة 1.5 بوصة OLED العرض المنتج مقدمة
تكنولوجيا SAEF SFOS150JY-7175AN هي شاشة OLED بطول 1.5 بوصة (الديود المنبعث للضوء العضوي) بدقة 128 × 128 نقطة. تم بناء هذه الوحدة OLED 1.5 في وحدة التحكم SH1107G OLED IC.يدعم 8-بيت 6800 و 8080، واجهات SPI و I2C ذات 4 أسلاك. يوفر SAEF إصدارات ZIF FPC و Hotbar للعملاء لاختيار الوحدة المناسبة لتطبيقك.
SFOS150JY-7175AN هو شاشة OLED هيكلية COG هذه الوحدة OLED خفيفة الوزن ، منخفضة الطاقة ورقيقة جدا ، فهي مناسبة لأجهزة الجدار / المتر ، التطبيقات المنزلية ، نظام POS ، نظام السحابة / IoT ،أدوات يدوية، أجهزة التكنولوجيا الذكية، أنظمة الطاقة، السيارات، أنظمة الاتصالات، الأدوات الطبية، الخ. يمكن أن تعمل وحدة OLED في درجات الحرارة من -30 °C إلى +80 °C؛درجات حرارة تخزينها تتراوح من -40°C إلى +85°C.
تتوفر شاشات OLED الرسومية من SAEF Technology في ثلاثة هياكل ميكانيكية تشمل تقنية COB و COG و TAB المصفوفة السلبية.دقة OLED الرسومية أحادية اللون المتاحة في شاشة OLED الرسومية 50x16، 64x128 OLED ، 100x16 OLED ، 100x32 OLED الرسومات ، 200x16 OLED الرسومات ، OLED 128x32 ، شاشة OLED 128x64 ، OLED 128x128 ، و 256x64 OLED Display.الشاشة الرسومية OLED في مجموعة منتجات SAEF لديها أجهزة تحكم محمولة والواجهات تشمل الموازية، سلسلة، و I2C OLED، SPI OLED. هذه وحدات العرض OLED لديها تشغيل فولتات 3 فولت، أو 5 فولت اعتمادا على الدقة / اللون.
تقدم SAEF مجموعة واسعة من وحدات شاشة OLED بأحجام تتراوح من 0.42 "إلى 5.5" OLED ، مثل شاشة OLED الصغيرة 0.42 "، شاشة OLED صغيرة 0.66" ، شاشة OLED 0.69" ، شاشة OLED 0.91 "، OLED 0.95" ، 0.شاشة OLED 96 بوصةشاشة OLED 1.5 "، 2 " OLED ، 2.4 " OLED ، 2.7 " OLED Display ، 5.5 " OLED Display ، وحلول تصميم مخصصة.
البيانات الفيزيائية
| لا. | البنود | المواصفات | الوحدة |
| 1 | الحجم الشعبي | 1.50 | بوصة |
| 2 | القرار | 128 * 128 | النقاط |
| 3 | المنطقة النشطة | 26.86 ((W) * 26.86 ((H) | ملم |
| 4 | مقياس المخطط | 33.90 ((W) * 37.30 ((H) | ملم |
| 5 | مساحة البكسل | 0.210 ((W) * 0.210 ((H) | ملم |
| 6 | حجم البيكسل | 0.185 ((W) * 0.185 (H) | ملم |
| 7 | مركز التحكم بالشاحنة | SH1107G-02 | - |
| 8 | عرض اللون | الأبيض | - |
| 9 | الدرجة الرمادية | 1 | قليلاً |
| 10 | واجهة | الموازية / SPI / IIC | - |
| 11 | نوع الحزمة IC IC | التكلفة | - |
| 12 | نوع الاتصال بالوحدة | ZIF | - |
| 13 | سمك | 1.45±0.1 | ملم |
| 14 | الوزن | TBD | g |
| 15 | واجب | 1/128 | - |
1.5 بوصة OLED، 128x128 نقطة 1.5 بوصة OLED العرض
التصنيفات القصوى المطلقة
| البنود | دقيقة. | (ماكس) | الوحدة | ملاحظة |
| فولتاج الإمداد ((VDD) (VDD) | -صفر3 | +3.6 | V | أقصى تصنيف IC IC |
| فولتاج الإمداد ((VPP) (VPP) | -صفر3 | +17 | V | أقصى تصنيف IC IC |
| درجة حرارة التشغيل ((TOP)) | -30 | 80 | °C |
- |
| درجة حرارة التخزين ((TST) (TST) | -40 | 85 | °C |
الخصائص الكهربائية
| البنود | الرمز | دقيقة. | -أجل. | (ماكس) | الوحدة | |
|
فولتاج التغذية |
وحدة تحكم التوتر المنطقي | VDD | 1.65 | 3.0 | 3.5 | V |
| يعمل ((للوحة OLED) | VPP | 12.5 | 13.0 | 13.5 | V | |
|
الجهد المدخل |
الجهد العالي | فيروس نقص المناعة | 0.8 * VDD |
- |
VDD | V |
| الجهد المنخفض | VIL | الـ VSS |
- |
0.2 * VDD | V | |
|
الجهد الخارجي |
الجهد العالي | VOH | 0.8 * VDD |
- |
VDD | V |
| الجهد المنخفض | VOL | الـ VSS |
- |
0.2 * VDD | V | |
الخصائص الكهربائية البصرية
| البنود | الرمز | دقيقة. | -أجل. | (ماكس) | الوحدة | ملاحظة | |
| ضوء العمل | (ل) | 80 | 100 | - | cd/m2 | 100% من البكسل | |
| استهلاك الطاقة | (ب) |
- |
120 | 150 | mW | 30% من البكسل | |
| تردد الإطار | (إر) |
- |
100 |
- |
هرتز |
- |
|
| تنسيقات الألوان | CIE x | 0.25 | 0.29 | 0.33 |
CIE1931 |
غرفة مظلمة |
|
| CIE y | 0.29 | 0.33 | 0.37 | ||||
| وقت الاستجابة | إرتفع | تـر | - | 10 | - | نحن | - |
| التآكل | Td | - | 10 | - | نحن | - | |
| نسبة التباين | سي سي | 10000:1 |
- |
- |
- |
غرفة مظلمة | |
| زاوية النظر | △θ | 160 |
- |
- |
الدرجة |
- |
|
| عمر التشغيل | أعلى | 20,000 |
- |
- |
الساعات | L= 100 cd/m2 | |

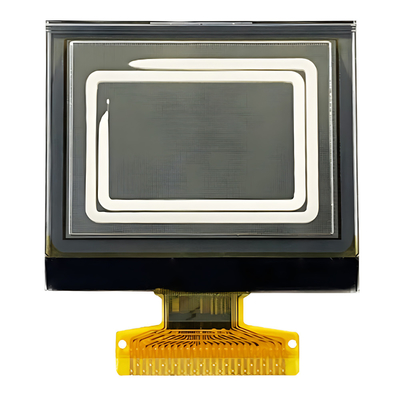

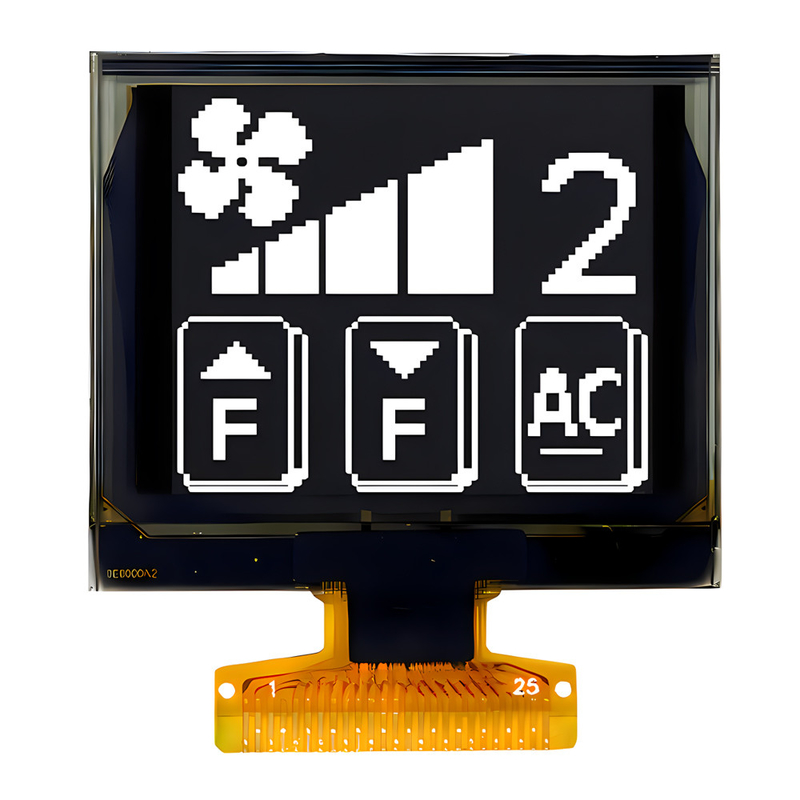

1.5 بوصة OLED، 128x128 نقطة 1.5 بوصة OLED العرض الصورة المنتج
