تفاصيل المنتج:
|
| المنتج: | شاشة OLED ملونة كاملة مقاس 1.45 بوصة | القرار: | 160 × 128 بكسل |
|---|---|---|---|
| وضع العرض: | مصفوفة سلبية | واجهة: | 8 بت 68XX / 80XX متوازي ، 4 أسلاك SPI ، I2C |
| عرض اللون: | بالألوان الكاملة | بصريات: | كل زوايا الرؤية |
| مخطط خافت.: | 35.80 × 30.80 × 1.60 (ملم) | المنطقة النشطة: | 28.78 × 23.024 (ملم) |
| مساحة وحدة الصورة: | 0.06 × 0.18 (ملم) | درجة الحرارة التشغيل: | -40 درجة مئوية إلى +70 درجة مئوية |
| درجة حرارة التخزين: | -40 درجة مئوية إلى + 85 درجة مئوية | سائق IC: | SSD1333 |
| فولتاج التغذية للمنطق: | 1.65 - 3.5 فولت | الرقم السري: | 30 دبابيس |
| واجب: | 1/128 | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | 160×128 بكسل شاشة OLED,1.45 بوصة شاشة OLED,شاشة OLED ذات 30 دبوس,1.45 Inch OLED Display,30 Pins OLED Display |
||
1.45 بوصة AMOLED 160x128 نقطة 30 دبوس مقدمة المنتج
SFOS145TW-7100AN هو شاشة OLED ملونة. OLED (الديود المنبعث من الضوء العضوي) هو تكنولوجيا من الجيل الجديد مع صور أكثر إشراقاً وضوحاً وأسرع سرعة استجابة.45 بوصة SFOS145TW-7100AN شاشة OLED تتكون من 160 × 128 نقطة أحادية اللونهذه الوحدة OLED خفيفة الوزن ، منخفضة استهلاك الطاقة ، صغيرة الحجم ، ولديها واجهات مختلفة للاختيار من بينها ؛ إنها واجهة SPI الافتراضية ، الموازية ، و I2C.
حجم المساحة الفعالة (الشمالية) لهذا المنتج SFOS145TW-7100AN هو 1. 45 بوصة ، وحجم الوحدة هو 35. 80 x 30. 80 x 1. 60 (ملم) ، وحجم المساحة الفعالة هو 28. 78 x 23. 024 (ملم).يتم تجهيز شاشة OLED 45 بوصة مع IC SSD1333 ولها نسبة تباين عالية من 20000:1نطاق الجهد من مصدر الطاقة المنطقي هو 1.65V-3.5V، مع قيمة نموذجية من 3V. انها مناسبة جدا للتطبيقات مثل المعدات الطبية، أنظمة نقطة البيع، البضائع البيضاء، التطبيقات المنزلية،أدوات صناعية، الأتمتة، أنظمة العرض السمعي البصري، منتجات العناية الشخصية، الأجهزة المنزلية، شاشات العرض للسيارات، شاشات المعلومات الديناميكية، الخ.
مواصفات العرض
1) وضع العرض: مصفوفة سلبية
2) لون العرض: 262,144 لون (الحد الأقصى)
3) واجب القيادة: 1/128 واجب
المواصفات الميكانيكية
1) رسم المخطط: وفقًا للرسم المرفق
2) عدد البكسلات: 160 (RGB) × 128
3) حجم الوحدة: 35.80 × 45.30 × 1.60 (ملم)
4) حجم اللوحة: 35.80 × 30.80 × 1.60 (ملم) بما في ذلك
5) المساحة النشطة: 28.78 × 23.024 (ملم)
6) مساحة الرسومات: 0.06 × 0.18 (ملم)
7) حجم البكسل: 0.04 × 0.164 (ملم)
8) الوزن: TBD (g) ± 10%
1.45 بوصة AMOLED 160x128 نقطة 30 دبوس رسم المنتج
تعريف الدبوس
| رقم البين | الرمز | إدخال/خروج | الوظيفة | ||||||||||||||||||||||||
| إمدادات الطاقة | |||||||||||||||||||||||||||
| 22 | VDD | (ب) |
إمدادات الطاقة للدائرة المنطقية الأساسية هذا هو دبوس إمدادات الجهد الذي يتم تنظيمه داخليا من VCI. يجب توصيل مكثف بين هذا الدبوس و VSS في جميع الظروف. |
||||||||||||||||||||||||
| 5، 25 | الـ VCC | (ب) |
إمدادات الطاقة لوحة OEL هذا هو الدبوس إيجابي التوتر إمدادات الرقاقة. يجب أن تكون متصلة إلى مصدر خارجي |
||||||||||||||||||||||||
| 23 | الـ VSS | (ب) |
أساس نظام OEL هذا دبوس أرضي. كما أنه يعمل كمرجع للدبوسات المنطقية ، وجهد تشغيل OEL ، والدوائر التناظرية. يجب توصيله بالأرض الخارجية. |
||||||||||||||||||||||||
| 2، 29 | VLSS | (ب) |
أساس الدائرة التناظرية هذه هي الدبوسات الأرضية التناظرية يجب أن تكون متصلة بـ VSS من الخارج |
||||||||||||||||||||||||
| السائق | |||||||||||||||||||||||||||
| 24 | IREF | أنا |
المرجع الحالي لتعديل الوضوح هذا الدبوس هو الدبوس المرجعي لقطاع التيار. يجب توصيل المقاومة بين هذا الدبوس و VSS. حدد التيار عند 12.5μA كحد أقصى. |
||||||||||||||||||||||||
| 4، 27 | VCOMH | (ب) |
مستوى عالٍ للجهد الخارجي لإشارة COM هذا الدبوس هو الدبوس المدخل لمستوى الجهد الخارجي العالي لإشارات COM. يجب توصيل مكثف التنتاليم بين هذا الدبوس و VSS. |
||||||||||||||||||||||||
|
3، 28 |
VSL
|
(ب)
|
مستوى منخفض للجهد الخارجي لإشارة SEG هذا هو دبوس مرجعية الجهد عندما لا يتم استخدام VSL الخارجي ، يجب ترك هذا الدبوس مفتوحًا والديود إلى الأرض. |
||||||||||||||||||||||||
| أجهزة الاختبار | |||||||||||||||||||||||||||
| 21 | إنجلترا | أوه |
إشارة تشغيل تردد الإطار هذا الدبوس سوف يرسل إشارة يمكن استخدامها لتحديد حالة السائق. لا يجب أن يكون هناك شيء متصل بهذا الدبوس. يجب أن يترك مفتوحا بشكل فردي. |
||||||||||||||||||||||||
| واجهة | |||||||||||||||||||||||||||
|
16 17 |
BS1 BS2 |
أنا |
بروتوكول الاتصال هذه الدبابيس هي مدخلات اختيار واجهة MCU. انظر الجدول التالي: |
||||||||||||||||||||||||
| BS1 | BS2 | ||||||||||||||||||||||||||
| I2C | 1 | 0 | |||||||||||||||||||||||||
| 4 أسلاك SPI | 0 | 0 | |||||||||||||||||||||||||
| 8-بيت 68XX متوازية | 0 | 1 | |||||||||||||||||||||||||
| 8-بيت 80XX متوازية | 1 | 1 | |||||||||||||||||||||||||
| 20 | RES# | أنا |
إعادة ضبط الطاقة للمراقب والسائق هذا الدبوس هو مدخل إشارة إعادة ضبط. عندما يكون الدبوس منخفضًا ، يتم تشغيل الشريحة. حافظ على سحب هذا الدبوس مرتفعًا أثناء التشغيل الطبيعي. |
||||||||||||||||||||||||
| 18 | (سي إس) | أنا |
تحديد الشريحة هذا الدبوس هو إدخال خيار رقاقة. يتم تمكين الرقاقة للاتصال MCU فقط عندما يتم سحب CS # منخفضة. |
||||||||||||||||||||||||
|
19 |
D/C# |
أنا |
البيانات / التحكم في القيادة هذه الدبوسة هي الدبوسة التحكمية للبيانات / الأوامر. عندما يتم سحب الدبوسة عالية، يتم التعامل مع المدخلات في D7 ~ D0 كبيانات عرض. عندما يتم سحب الدبوسة منخفضة، يتم سحب الدبوسة من أعلى إلى أسفل.سيتم نقل المدخلات في D7 ~ D0 إلى سجل الأوامر. عندما يتم سحب الدبوس عاليا وتحديد وضع واجهة سلسلة، يتم التعامل مع البيانات في SDIN على أنها بيانات. عندما يتم سحبها منخفضة، سيتم نقل البيانات في SDIN إلى سجل الأوامر. عندما يتم تحديد الوضع التسلسلي لثلاثة أسلاك ، يجب توصيل هذا الدبوس بـ VSS. للحصول على علاقة مفصلة مع إشارات واجهة MCU ، يرجى الرجوع إلى مخططات خصائص التوقيت. |
||||||||||||||||||||||||
| واجهة | |||
|
14 |
# E/RD# |
أنا |
قراءة / كتابة تمكين أو قراءة هذا الدبوس هو مدخل واجهة MCU. عند التواصل مع معالج صغير من سلسلة 68XX ، سيتم استخدام هذا الدبوس كإشارة Enable (E).يتم بدء عملية القراءة والكتابة عندما يتم سحب هذا الدبوس عاليا والCS # يتم سحب منخفضة. عند الاتصال بمعالج صغير 80XX ، يتلقى هذا الدبوس إشارة القراءة (RD #). يتم بدء عملية قراءة البيانات عندما يتم سحب هذا الدبوس منخفضًا ويتم سحب CS # منخفضًا. عندما يتم تحديد الوضع التسلسلي، يجب توصيل هذا الدبوس بـ VSS. |
|
15 |
R/W# |
أنا |
القراءة / الكتابة اختيار أو الكتابة هذا الدبوس هو مدخل واجهة MCU. عند التواصل مع معالج صغير من سلسلة 68XX ، سيتم استخدام هذا الدبوس كمدخل لتحديد القراءة / الكتابة (R / W #).اسحب هذا الدبوس إلى High للوضع القراءة وسحبها إلى Low للوضع الكتابة. عندما يتم تحديد وضع واجهة 80XX ، سيكون هذا الدبوس مدخل Write (WR #). يتم بدء عملية كتابة البيانات عندما يتم سحب هذا الدبوس منخفضًا ويتم سحب CS # منخفضًا. عندما يتم تحديد الوضع التسلسلي، يجب توصيل هذا الدبوس بـ VSS. |
|
6~13 |
D7~D0 |
إدخال/خروج |
حافلة دخول بيانات المضيف / الخروج هذه الدبابيس هي حافلة بيانات ثمانية البتات ثنائية الاتجاه ليتم توصيلها إلى حافلة بيانات الميكرومعالج. عند تحديد الوضع المتسلسل،D1 سيكون مدخل البيانات المتسلسل SDIN و D0 سيكون مدخل الساعة المتسلسل SCLK. يجب توصيل الدبابيس غير المستخدمة بـ VSS باستثناء D2 في الوضع التسلسلي. |
| الاحتياطي | |||
|
1، 30
|
NC | - |
الدبوس المحجوز (الدبوس الداعم) يمكن للدبابيس الداعمة تقليل تأثيرات الإجهاد على الدبابيس الوظيفية. يجب توصيل هذه الدبابيس بالأرض الخارجية كدوائر حماية ESD. |
الدرجات القصوى المطلقة
| المعلم | الرمز | دقيقة | ماكس | الوحدة |
| فولتاج التغذية للعمل | VDD | -صفر3 | 4 | V |
| فولتاج التغذية لمؤشرات الدخول والخروج | VDDIO | -صفر3 | 4 | V |
| فولتاج التوريد للعرض | VDDH | -صفر3 | 15 | V |
| درجة حرارة العمل | القمة | -40 | 70 | .C |
| درجة حرارة التخزين | TSTG | -40 | 85 | .C |
| مدة الحياة (100 cd/m2) | 10,000 | - | ساعة |
الخصائص البصرية
|
السمات |
الرمز | الشروط | دقيقة | النوع | ماكس | الوحدة |
| السطوع | لبر | الملاحظة 5 | 100 | 120 | - | cd/m2 |
| (سي.آي.إي) (أبيض) | (x) (y) | عام 1931 | 0.260.29 | 0.300.33 | 0.340.37 | |
| (سي آي إي) (أحمر) | (x) (y) | عام 1931 | 0.62.0.28 | 0.660.32 | 0.70 0.36 | |
| (سي.آي.إي) (الأخضر) | (x) (y) | عام 1931 | 0.240.60 | 0.280.64 | 0.32.068 | |
| (سي آي إي) (أزرق) | (x) (y) | عام 1931 | 0.100.16 | 0.140.20 | 0.180.24 | |
| تناقض الغرفة المظلمة | CR | - | >10،000:1 | - | ||
|
زاوية النظر |
-
|
مجاناً |
-
|
درجة |

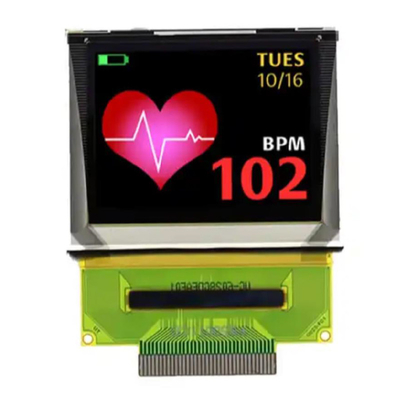

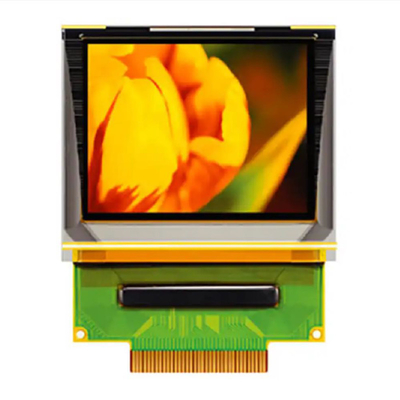

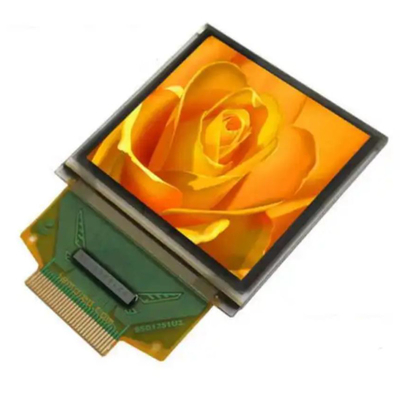

1.45 بوصة AMOLED 160x128 نقطة 30 دبوس صورة المنتج
