تفاصيل المنتج:
|
| الكلمات الرئيسية: | 13.3 بوصة TFT LCD مع CTP | القرار: | 1920 * 1080 بكسل |
|---|---|---|---|
| واجهة LCD: | EDP | إضاءة السطح: | 1000 شمعة / م 2 |
| شاشة لمسة: | CTP | واجهة CTP: | USB |
| المنطقة النشطة: | 293.76 × 165.24ملم | درجة الحرارة التشغيل.: | -10 إلى + 60 ℃ |
| درجة حرارة التخزين: | -20 إلى + 60 ℃ | نوع العرض: | IPS زوايا مشاهدة كاملة |
| عرض اللون: | 16.7 م | عمر LED: | 30000 ساعة |
| شهادة: | ISO9001:2015 / ISO1400:2015 | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | 1000 نيت PCAP TFT LCD Display Module,1920x1080 PCAP TFT LCD Display Module |
||
حول هذا البند SFTO1330XC-7119A3CT
رفع تجربتك البصرية مع 13.3 بوصة TFT LCD عرض وحدة مع شاشة لمسة PCAP (المشروعة السعة).هذا الشاشة عالية الأداء يجمع بين صور مذهلة مع قدرة استجابة لمسة، مما يجعلها مثالية لمجموعة واسعة من التطبيقات.
دقة عالية: استمتع بصور واضحة وواضحة بدقة 1920×1080 بكسل، مما يوفر جودة صورة استثنائية لأي تطبيق، سواء كان للاستخدام الصناعي، الأجهزة الطبية،أو كيوستات تفاعلية.
سطوع لامع: مع مستوى سطوع 1000 نيت ، يضمن هذا العرض رؤية ممتازة حتى في بيئات مضاءة جيدًا ، مما يجعله مناسبًا للتطبيقات الداخلية والخارجية.
تكنولوجيا الشاشة اللمسية PCAP: توفر تكنولوجيا اللمس الكاسيتيفي المتوقع (PCAP) تجربة لمسة سلسة ومستجابة ، وتدعم وظائف متعددة اللمسات لتعزيز تفاعل المستخدم.
واجهة EDP: مجهزة بواجهة DisplayPort المدمجة (EDP) ، تسهل وحدة العرض هذه التكامل السهل مع الأنظمة المختلفة ، مما يضمن نقل البيانات بسرعة وكفاءة.
وحدة العرض LCD TFT 13.3 بوصة مثالية لمجموعة متنوعة من الاستخدامات، بما في ذلك:
مصممة للأداء والموثوقية، وحدة العرض LCD TFT 13.3 بوصة مع شاشة لمس PCAP هو حل الذهاب إلى لخبرات بصرية عالية الجودة. مع ألوان نابضة بالحياة،سطوع ممتاز، وقدرات اللمس سهلة الاستخدام، تم بناء هذا الشاشة لتلبية متطلبات التطبيقات الحديثة.
قم بتحديث مشاريعك اليوم مع وحدة العرض LCD TFT 13.3 بوصة واستمتع بالصور المذهلة والتفاعل السلس الذي سيثير إعجاب مستخدميك!
مواصفات المنتج
|
السمات |
الحجم | 13.3 بوصة |
| القرار | 1920 ((أفقي)) × 1080 ((عمودي)) | |
| واجهة | eDP1.2/2.7Gbps/2 lane | |
| نوع الاتصال | 20455-030E-76 (I-PEX) | |
| عمق اللون | 16.7M | |
| نوع التقنية | أ-سي | |
| عرض المواصفات، مسافة البكسل (ملم) | 0.153 × 0153 | |
| تكوين البكسلات | الشريط الرأسي | |
| وضع العرض | عادةً أسود | |
| TP Driver IC | NC | |
| معالجة سطح شاشة LCD | طبقة مضادة للوهج: ((3H) | |
| اتجاه الرؤية | U/D/L/R:85/85/85/85 | |
| نسبة التباين | 1000:1 | |
| مجموعة الألوان | 72% | |
| الضوء ((cd/m2) | 1000 ((تايب)) | |
| استهلاك الطاقة |
شاشة LCD:1.8 ((W)) ((Max)) ((النمط الأبيض)) |
|
| أرقام LED | 50 LEDS | |
| الوزن (غ) | - | |
|
الميكانيكية |
الخطوط العريضة (W x H x D) (ملم) | 307.55 × 185.62 × 7.25 ملم |
| TP منطقة رؤية العدسة ((ملم) |
294.36×16584 |
|
| القيمة القصوى (W × H × D) (ملم) | 305.19 x 177.69 x 5.25 ملم | |
| مساحة شاشة LCD النشطة ((ملم) | 293.76 × 165.24 | |
| مع / بدون TSP | مع TSP |
رسم خارجي
تعريف دبوس الواجهة
|
المحطة |
الرمز |
الوظائف |
|
|
1 |
NC |
لا يوجد اتصال |
|
|
2 |
H-GND |
الأرض |
|
|
3 |
LAN1 N |
وصلة إشارة مكملة _الممر1 |
|
|
4 |
LAN1 P |
وصلة الإشارة الحقيقية _Lane1 |
|
|
5 |
H-GND |
الأرض |
|
|
6 |
LAN0_N |
وصلة إشارة مكملة _Lane0 |
|
|
7 |
LAN0_P |
وصلة الإشارة الحقيقية _Lane0 |
|
|
8 |
H-GND |
||
|
9 |
أوكسب |
وصلة إشارة حقيقية _قناة مساعدة |
|
|
10 |
أوكسن |
||
|
11 |
H-GND |
الأرض |
|
|
12 |
LCD_VCC |
إمدادات الطاقة، 3.3 فولت (عادة) |
|
|
13 |
LCD_VCC |
إمدادات الطاقة، 3.3 فولت (عادة) |
|
|
14 |
BIST |
تمكين اختبار لوحة الذاتية |
|
|
15 |
H_GND |
الأرض |
|
|
16 |
H_GND |
الأرض |
|
|
17 |
HPD |
HPD ((تشخيص الشاشة الساخنة)) دبوس الإشارة |
|
|
18 |
BL_GND |
الأرض عالية السرعة |
|
|
19 |
BL_GND |
الأرض عالية السرعة |
|
|
20 |
BL_GND |
الأرض عالية السرعة |
|
|
21 |
BL_GND |
الأرض عالية السرعة |
|
|
22 |
BL EN |
الضوء الخلفي يعمل / لا يعمل دبوس التحكم |
|
|
23 |
BL PWM |
الضوء الخلفي PWM الضبابية |
|
|
24 |
NC |
لا يوجد اتصال |
|
|
25 |
NC |
لا يوجد اتصال |
|
|
26 |
BL PWR |
قوة الضوء الخلفي |
|
|
27 |
BL PWR |
قوة الضوء الخلفي |
|
|
28 |
BL PWR |
قوة الضوء الخلفي |
|
|
29 |
BL PWR |
قوة الضوء الخلفي |
|
|
30 |
NC |
لا يوجد اتصال |
|
المواصفات الكهربائية
|
المعلم |
دقيقة. |
-أجل. |
(ماكس) |
الوحدة |
ملاحظات |
|
|
ضوء سطحية |
800 | 1000 | cd/m2 | |||
|
تشغيل الكهرباء |
VDD |
3.0 |
3.3 |
V |
الملاحظة 1 |
|
|
الجهد المسموح به في المدخل |
VRF |
- |
- |
100 |
mV |
عند VDD = 3.3V |
|
تيار إمدادات الطاقة |
IDD |
- |
- |
mA |
الملاحظة1 |
|
|
الجهد المدخل التفاضلي |
فيد |
- |
1320 |
mV |
||
|
استهلاك الطاقة |
0.9 |
|
W |
الملاحظة1 |
||
|
- |
4 |
- |
W |
الملاحظة2 |
||
|
- |
4.9 |
- |
W |
|||
الخصائص البصرية
| البنود | رمز | الحالة | المواصفات | الوحدة | |||
| دقيقة. | -أجل. | (ماكس) | |||||
| نسبة التباين | CR |
O=0 درجة |
700 | 1000 | |||
| ضوء الأبيض | السنة | 800 | 1000 | cd/m2 | |||
| وقت الاستجابة | TR+TF | 30 | 35 | ms | |||
|
اللون |
أحمر | XR | (0.642) | ||||
| يو آر | (0.333) | ||||||
| أخضر | Xg | (0.301) | |||||
| نعم | (0.621) | ||||||
| الأزرق | إكس بي | (0.153) | |||||
| YB | (0.055) | ||||||
| الأبيض | ثمانية عشر | (0.313) | |||||
| يوا | (0.329) | ||||||
|
زاوية النظر |
هُو. | 11 ((ساعة 3) |
المركز CR≥10 |
80 | 85 |
deg |
|
| 12 ((ساعة 9) | 80 | 85 | |||||
| (فير) | θ2 ((12 ساعة) | 80 | 85 | ||||
| θ1 ((الساعه السادسه) | 80 | 85 | |||||
| نسبة NTSC | % | 65 | 72 | % |
|||

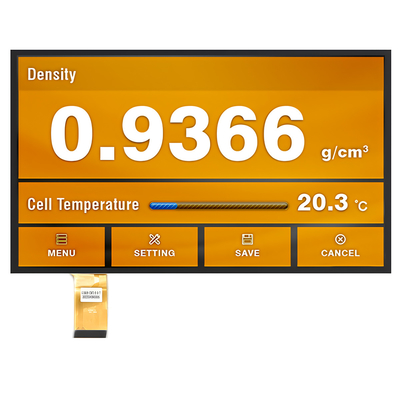

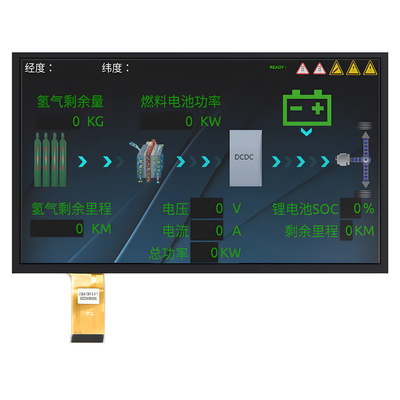

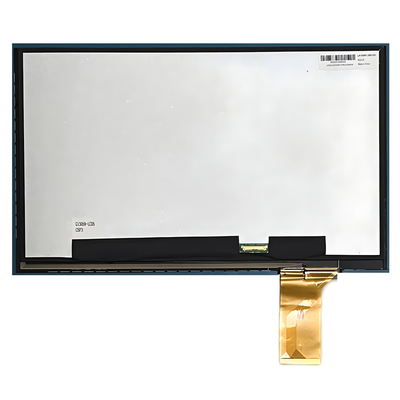

صورة المنتج
